    PLD-CW-2000-ZIF 恒流半导体激光管驱动器

    PLD-CW-2000/PLD-CW-2000-ZIF 是一款恒流半导体激光管驱动器，用于为 10/14 针蝶形半导体激光管模块供电，适用于需要精确低纹波恒流调节的应用。 驱动器电路采用单个 5Vdc 电源供电。该驱动器提供双向比例积分微分 （PID） 热电冷却器控制器 （TEC），电流为 4A，电压为 4V。

    产品特点恒流模式、 输出电流高达 2000 mA、 顺从电压高达 3 V、 低电流纹波、 高电流稳定性、 兼容 LabView、 Python库、 光功率稳定模式、 板载 TEC 控制器、 5V 直流输入电源、 由散热器完成、 紧凑型尺寸85 mm×60mm×21mm

    产品型号PLD-CW-2000-ZIF

    应用领域

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    相关产品

    资料下载

    主要参数
  • 核心参数

  • 输入电压 输入电流 电流稳定性

    5V ≤3A ≤0.2%

  • 尺寸图
    • 详细参数

     输入

    参数

    Min.

    典型值

    Max.

    单位

    电压

    4.8

    5.0

    5.2

    VDC

    电流

    -

    -

    3

    A



    输出

    参数

    Min.

    典型值

    Max.

    单位

    电流

    -

    -

    2000

    mA

    电流调节步进

    -

    0.1

    -

    mA

    电流纹波

    -

    -

    0.1

    %

    电流稳定性

    -

    -

    0.2

    %

    电流设定精度

    -

    -

    1

    %

    顺应电压

    1

    -

    3

    V

    TEC 电流设定范围

    -4

    -

    +4

    A

    TEC 电压

    1


    4

    V

    TEC 温度设定

    5

    25

    50

    °C

    TEC 温度步骤

    -

    0.1

    -

    °C

    TEC温度稳定性

    -

    -

    0.1

    %



    温度

    参数

    Min.

    典型值

    Max.

    单位

    运行温度

    +10

    -

    +50

    °C

    存储温度

    -20

    -

    +70

    °C

    湿度，无冷凝

    -

    -

    95

    %



    连接

    参数

    Min.

    典型值

    Max.

    单位

    电源和接口连接器

    接线口（1-282834-0 TE 连接）

    USB

    迷你 USB，B 型（1734035-1 TE 连接）

    联锁装置

    接线板（282834-2 TE连接）



    机械性能

    参数

    Min.

    典型值

    Max.

    单位

    尺寸

    85 × 60 × 21mm

    Max. 重量

    160 g



    特性曲线

    典型的性能特点

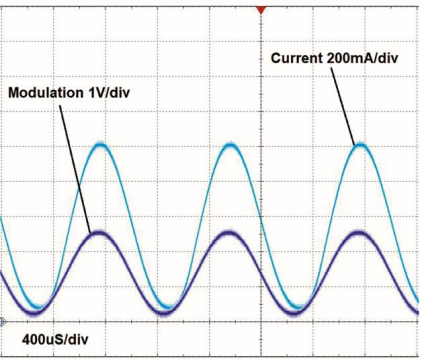

    1. 输出电流波形，由外部正弦信号发生器调制，频率为1 kHz。

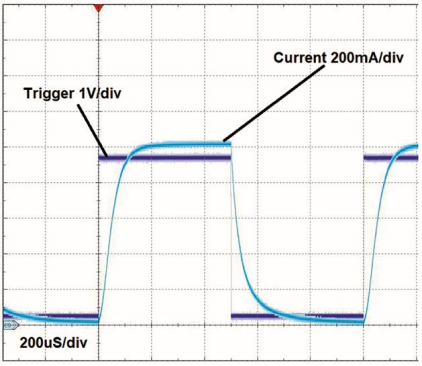

    2. 输出电流波形，由外部触发信号发生器调制，频率为1 kHz。通过PC软件将电流振幅设置为1A



    产品配置

     接口说明

    PIN

    功能

    描述

    1

    GND

    设备接地

    2

    +5VDC

    电源

    3

    CANH

    CAN bus high

    4

    CANL

    CAN bus low

    5

    RS232 RX

    RS232接口端口RX

    6

    RS232 TX

    RS232 接口端口 TX

    7

    GND

    设备接地





    8





    TTL

    触发脉冲输入. 连接到外部TTL信号发生器，以触发输出电流. 外部触发器的幅值必须为3.3 V到5V的范围.

    输入阻抗为500 Ω.

    通过PC软件选择“外部”模式，按下“开/关”按钮，激活通过外部输入触发输出电流. 通过PC软件设置的当前振幅。外部触发信号的Max. 频率为3 kHz

    9

    GND

    设备接地





    10





    MOD

    模拟调制输入. 连接到外部模拟电压或外部正弦信号发生器，以控制输出电流. 0÷5V模拟输入电流响应至0÷2A输出电流. C电流设定值为400 mA/V. 输入阻抗为400Ω. 通过PC软件选择“模拟”模式，按下“开/关”按钮，激活输出电流，并通过模拟输入进行控制.

    外部正弦信号的Max. 频率为3 kHz，支持2A调制幅度.

    当频率越高时，调制的振幅就会越小.

    互锁    连接到外部联锁电路。打开：设备已锁定。关闭：设备正在运行。内部通过1 kΩ电阻拉至3.3V。使用开放式收集器或干式接触器

    Note: The laser emission can only be started when the interlock circuit is closed

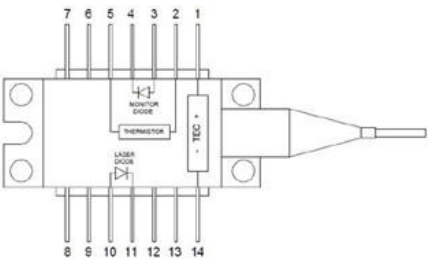

    兼容激光器引脚定义



     14-pin 引脚蝶形封装








    №

    描述

    №

    描述

    1

    TEC Anode

    8

    n/c

    2

    Thermistor

    9

    n/c

    3

    Monitor PD Anode

    10

    LD Anode

    4

    Monitor PD Cathode

    11

    LD Cathode

    5

    Thermistor

    12

    n/c

    6

    n/c

    13

    n/c

    7

    n/c

    14

    TEC Cathode







    10- pin 引脚蝶形封装





    №

    描述

    №

    描述

    1

    TEC (+)

    6

    Laser anode (+)

    2

    Thermistor

    7

    Laser cathode (-)

    3

    Monitor anode (-)

    8

    NC

    4

    Monitor cathode (+)

    9

    Package ground

    5

    Thermistor

    10

    TEC (-)
