产品总览 AMI的766型短脉冲种子激光器驱动是14pin蝶形封装激光器模块驱动的理想选择，适用于脉冲宽度小于1ns的应用。应用包括材料加工，时间分辨光谱，LIDAR等。驱动电路由单个5V电源提供。所有其他所需的电压都通过高效转换电源在电路板上产生。驱动器提供一个双向比例-积分-微分控制器（PID）热电冷却器控制器（TEC），其电流为3A，电压为4.2V。
产品特点输出电流高达1.1A、 符合电压高达3.0V、 重复频率高达1MHz、 板载TEC控制器、 5.0V DC输入、 结构紧凑2.9"x3.0"x0.5"
产品型号AMI-766
应用领域超短脉冲激光器驱动电路
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
脉宽 重复频率
0.15 ns 1.0 MHz
AMI 提供一系列二极管驱动器，专为驱动光纤激光器应用的种子激光二极管而设计。我们的驱动器可为大多数 1 型蝶形封装供电。有多种脉冲宽度、功率和控制选项可供选择。
AMI 的762型OEM 可编程种子激光二极管驱动器（泵浦激光二极管驱动器）非常适合驱动 14 引脚蝶形封装激光二极管模块，用于材料加工的 CW 或脉冲光纤 MOPA 系统、用于遥感的 LIDAR 系统、激光通信应用和测距。
763型OEM 种子激光二极管驱动器作为跨导放大器实现（模拟电压输入，按比例缩放的电流输出）。驱动器电路采用 5 V 单电源供电。所有其他所需电压均由高效率开关电源在板上产生。
766 型在输出电流高达 1.1 A 时提供低至 150 ps 至 1 ns 的用户可调脉冲宽度能力。驱动器电路采用单个 5 V 电源供电。所有其他所需电压均由高效率开关电源在板上产生。
上述所有三个驱动器均提供双向比例积分微分 (PID) 热电冷却器控制器 (TEC)，电流能力为 3 A，电压能力为 4.2 V。
下面的标准产品代表了能力声明。AMI 销售的用于 OEM 生产的大多数驱动程序都是定制的，以满足最终用途的要求。
以下列出的型号可提供数据表（PDF 格式）。
型号 | 脉冲频率 | 峰值电流（脉冲） | 脉冲宽度 | 特征 | Max. 二极管负载电压 |
高达 10 MHz | 2.5安 | 20 ns 至 CW | 快速上升时间、紧凑、RoHS 和军用选项、TEC 控制器 | 10.0伏直流电 | |
高达 50 MHz | 1.2A | 10 ns 至 CW | 快速上升时间，TEC 控制器 RoHS | 3.0伏直流电 | |
高达 1 MHz | 1.1安 | 150 ps 至 1 ns | 0.4 A 时脉冲宽度低至 150 ps | 10.0伏直流电 | |
高达 1 MHz | 3.0安 | 1 50 皮秒至 750 皮秒 | 电路板接受最常见的具有各种引脚配置的激光二极管封装。 | 10.0伏直流电 | |
高达 50 MHz | 1.2A | 6 ns 至 CW | 半导体光放大器驱动器 | 3.0伏直流电 |
AMI 还为以下应用提供二极管驱动器：
SOA 驱动器
脉冲激光二极管驱动器
CW 激光二极管驱动器
激光二极管控制器
AMI-766短脉冲种子激光驱动板参数表
性能参数 | Min. | Typ. | Max. | 单位 |
输入 | ||||
电源 | 4.75 | 5.0 | 5.25 | VDC |
电流 | - | 0.330 | 2.5 | A |
触发（阻抗50Ω） | 3.85 | 一 | 5.0 | V |
输出 | ||||
电流 | 0.4 | 一 | 1.1 | A |
电压 | 1.2 | 一 | 3.0 | V |
脉宽 | 0.150 | 一 | 1.0 | Ns |
重复速率 | 单脉冲 | 一 | 1.0 | MHZ |
上升时间（光学） | 一 | 100 | 一 | ps |
TEC电流 | 0 | 1.80 | 一 | A |
TEC电压 | 0 | 3.14 | - | V |
温度 | ||||
工作温度 | 0 | 一 | +50 | °C |
储存温度 | -20 | 一 | +70 | °C |
湿度 | <95％非冷凝 | 一 | ||
保护 | 当激光二极管裸片温度超出TEC设定点±1˚C时，驱动禁用 | |||
一 | 电源超过Max. 功耗时，禁用驱动。 | |||
连接 | ||||
一 | 2pin接线端子（Molex 39257-0002） | |||
一 | 8pin TE 微配连接器（188275-8） | |||
一 | MMCX微同轴连接器 | |||
尺寸 | 2.9"x3.09”x0.52" | |||
热量 | 板载TEC控制器将根据需要提供加热和冷却以保持所需的工作点。 热敏电阻和TE冷却器都在激光二极管封装中（不包括）。 客户可能需要在高耗散条件下提供热聚集和/或强制空气进行散热。 | |||
激光输出曲线

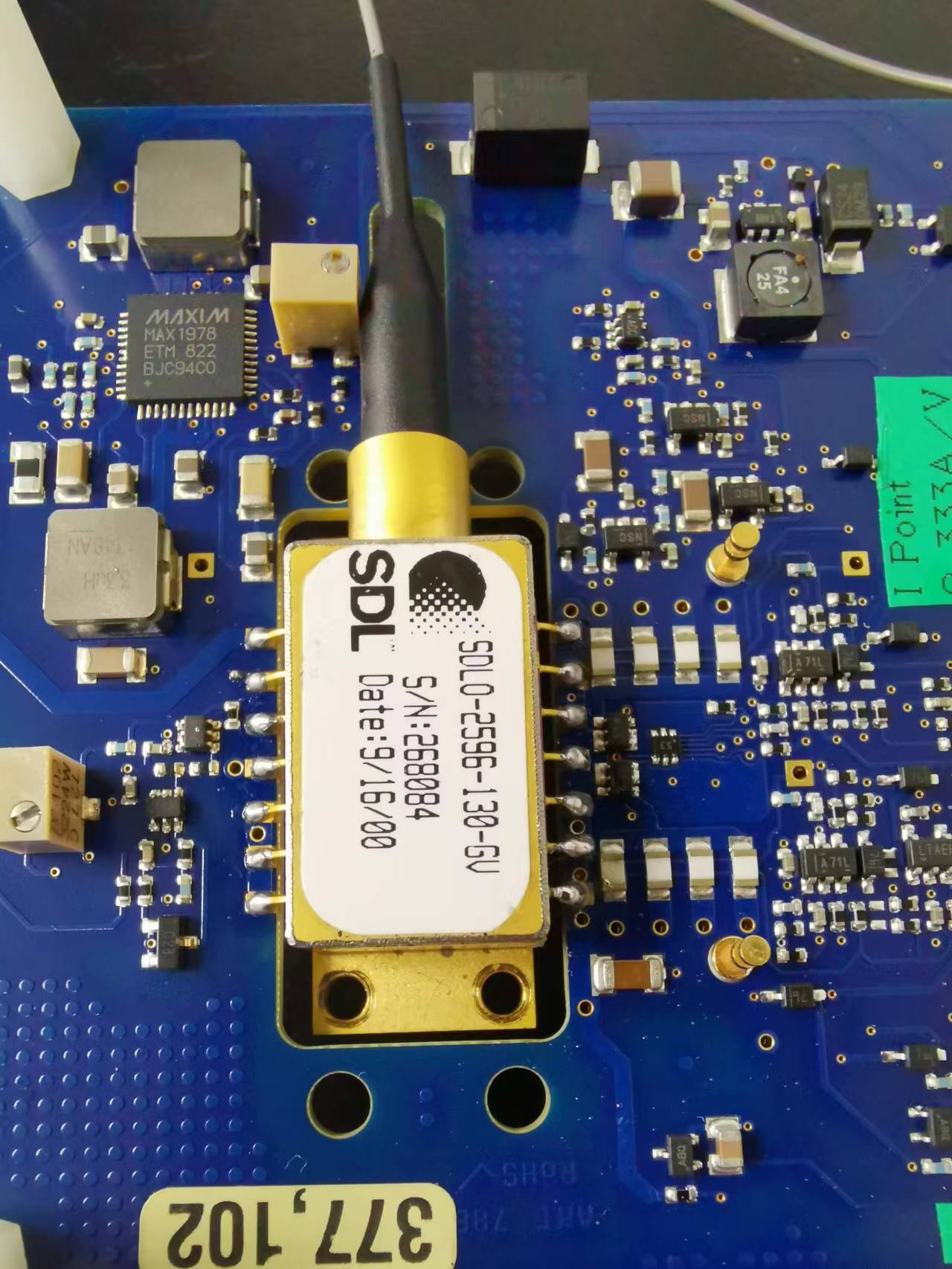

766增加测试焊接信息
引脚定义
I/O 引脚输出 | |||
JP1 | |||
PIN | 功能 | PIN | 功能 |
1 | 使能位 | 5 | 保留 - N / C |
2 | GND | 6 | GND |
3 | 温度故障 | 7 | 保留 - N / C |
4 | GND | 8 | GND |
兼容激光器引脚 | |||
Pin | 功能 | Pin | 功能 |
1 | TEC+ | 8 | N/C |
2 | 热敏电阻 | 9 | N/C |
3 | BFM阳极 | 10 | LD阳极 |
4 | BFM阴极 | 11 | LD阴极 |
5 | 热敏电阻 | 12 | N/C |
6 | N/C | 13 | 接地 |
7 | N/C | 14 | |
