    WL-FlexDDS-NG-1GS双通道1 GS/s射频波形发生器插槽

    概述FlexDDS-NG-1GS是一种插入FlexDDS NG机架主机的双通道相位连续直接数字信号合成器。基于为马克斯普朗克量子光学研究所开发的FlexDDS多通道射频源的成功设计,FlexDDS NG是下一代波形发生器,专门针对实验物理学家的需求。

    产品特点1 GS/s和14位分辨率的直接数字合成(DDS)可实现频率范围为0.3至400 MHz(分辨率0.23 Hz)的高度可配置和精确可重复的信号生成、 具有精确已知相位关系的两个独立输出通道、 优秀的信号质量(低相位噪声、杂散、谐波),射频输出电平高达+10 dBm(2 Vpp),可直接驱动混频器至50Ω、 快速输出开/关功能;关闭状态下无信号泄漏、 三个实时数字IO,用于外部触发和其他功能

    产品型号WL-FlexDDS-NG-1GS

    应用领域驱动AOM(声光调制器)超冷原子实验相干原子操纵BEC蒸发斜坡

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    主要参数
  • 核心参数
  • 频率范围 输出功率电平

    0.3-400MHz +13dBm

  • 尺寸图
  • 详细参数

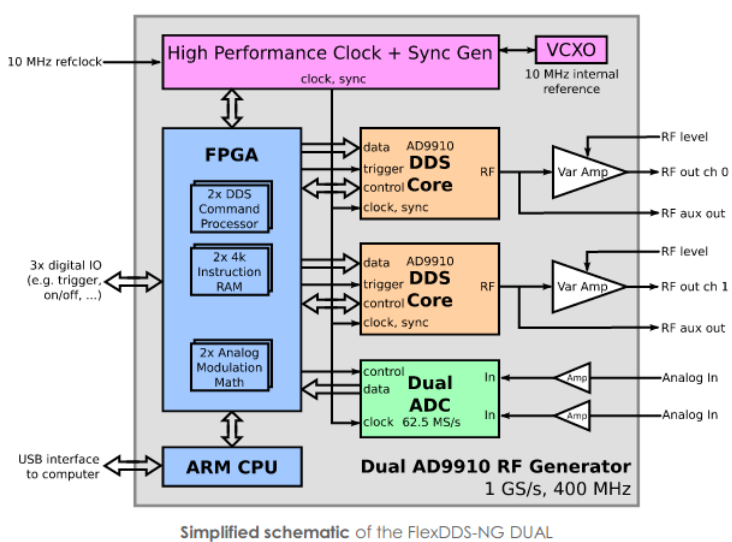

    数字命令处理器实现实时信号控制

    每个输出通道都有一个专用的数字命令处理器(DCP),具有确定的定时,控制1 GS/s DDS发生器(AD9910)

    FlexDDS NG可以自定时(定时分辨率8 ns)或通过等待来自数字IO的外部触发事件来执行信号更新

    每个DCP都有一个高速存储器,最多可存储4096条指令(可以通过USB动态加载更多指令)

    每次更新频率+相位+振幅时小于2μs

    多达8个可独立编程的频率、相位和振幅配置文件,可在纳秒内切换

    数字IO也可以用作输出,以执行实时控制任务(例如切换附加放大器)






    波形生成功能

    线性相位、频率和振幅扫描(相位连续)

    多达1024个字(32位)的内部RAM(位于DDS核心AD9910内),用于存储和回放复杂的输出序列

    模拟调制:相位、频率、振幅、极性

    精度:16位相位偏移字(0.005°分辨率),14位幅度缩放(0.006%),32位频率调谐(0.23Hz)

    输出频率范围0.3至400 MHz,输出功率高达+10 dBm



    斜坡/扫描发生器(Ramp/Sweep Generator)



    每个信道都有一个集成的32位斜坡发生器,它允许从定义的起点到定义的终点扫描频率、相位或振幅。在斜坡之前、期间和之后,RF输出保持相位连续

    外部数字输入允许暂时冻结斜坡发生器(斜坡保持)或随时改变方向

    新的斜坡可以从先前斜坡的完成触发,允许分段线性斜坡

    精确选择起点和终点(频率:0.23Hz分辨率)

    可选择的斜坡步长(例如频率:0.23Hz分辨率)

    可选斜坡速度(16位分辨率):每斜坡步进4 ns至260μs

    对正坡和负坡的斜坡速度和步长进行独立控制



    可配置的斜坡末端行为:

    ◦ 保持结束值(正常)

    ◦ 跳回到起始值

    ◦ 改变方向并再次返回



    多功能信号生成

    ◦ 由于DDS的设计,射频信号的产生基本上是相位连续的

    ◦ 如果需要,可以在输出通道之间建立精确且已知的相位关系

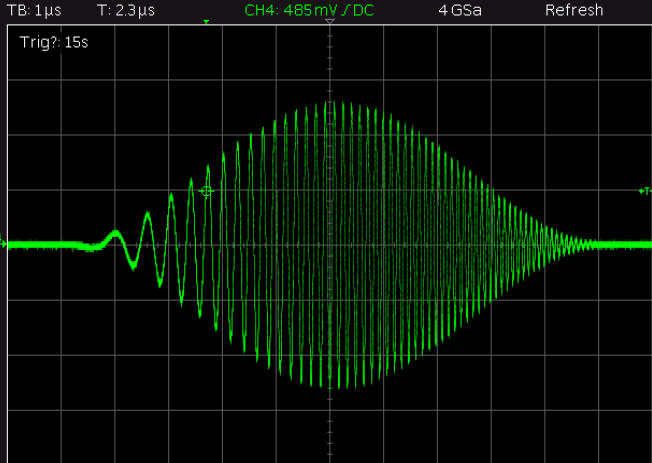

     FlexDDS -NG示波器轨迹显示:

    使用斜坡发生器改变频率的Hann形啁啾脉冲,同时通过RAM回放控制振幅

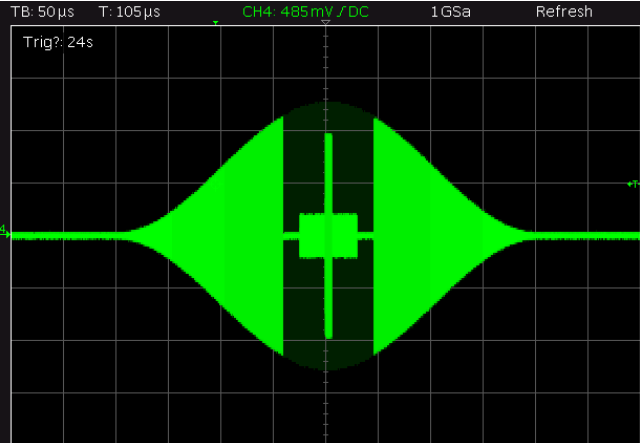

     显示FlexDDS -NG输出的示波器轨迹

    RAM回放/调制可用于创建任意形状,而不仅仅是振幅(如图所示

    此处)




    高速模拟调制

    两个独立的模拟输入允许您调制生成的RF信号

    支持振幅、频率、相位(16位)和极性(2 x 8位)调制格式

    全数字设计:模拟调制输入以62.5 MHz(12或14位分辨率)的采样率数字化。然后根据这些具有可调系数(偏移和斜率)的采样值计算调制参数,并以

    62.5兆赫。

    0.3μs的短延迟允许您实现快速模拟控制回路

    •输入规格:±1 V范围,50Ω 终端,20 MHz带宽




     射频输出开/关:

    顶部:外部提供的数字信号

    底部:RF输出

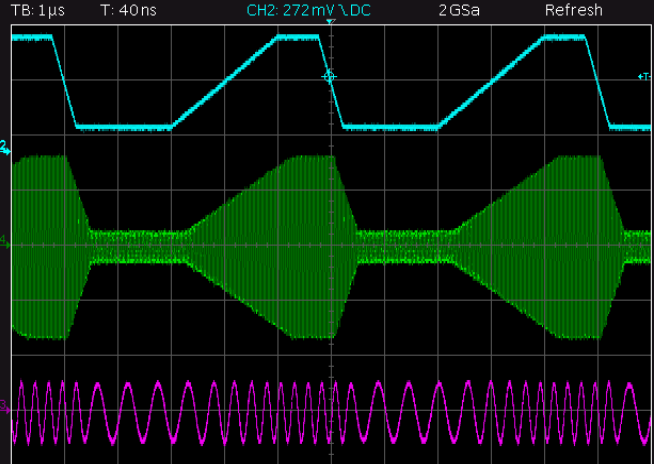

    显示模拟调制的示波器轨迹:

    顶部:外部提供的模拟调制信号

    中心:通道0配置为模拟

    振幅调制

    底部:通道1设置为模拟频率




    具有可调电平和快速开/关的RF输出:

    全尺寸输出为-40至+10 dBm的可变输出放大器允许您根据需要缩放RF电平,而不会损失DDS中的任何分辨率

    快速转换:从开启到关闭的时间小于4 ns;脉冲长度低至12ns

    关闭状态下无信号泄漏:开/关功能本身停止波形生成,而不仅仅是衰减合成RF输出

    通过数字BNC输入的外部开/关(0.1μs响应延迟,见图)

    独立于DDS波形发生器,单独的“RF kill”开关可手动抑制放大器的RF输出

    专用振幅斜坡发生器,可在8μs至4 s内线性扫描振幅

    全频率范围内输出功率变化低于±0.8 dB(典型值)




    信号质量

    内部低抖动1GHz采样时钟发生器

    RF输出相位噪声(见下图):在200 MHz时:与载波偏移3 kHz时为-100 dBc/Hz(典型值)<-110 dBc/Hz@300 kHz偏移

    频率稳定性:内置参考振荡器,在-30至+75°C温度范围内漂移2.5 ppm

    非常低的谐波和杂散可能很重要,例如在驱动混频器时:一种新的改进放大器设计具有低于-45 dBc的二次和三次谐波,输出功率电平高达+10 dBm。输出功率和低频率降低时谐波甚至更低,例如80MHz和全输出功率时为-60 dBc(见下图)

    非常低的串扰:信道间隔离优于100 dB

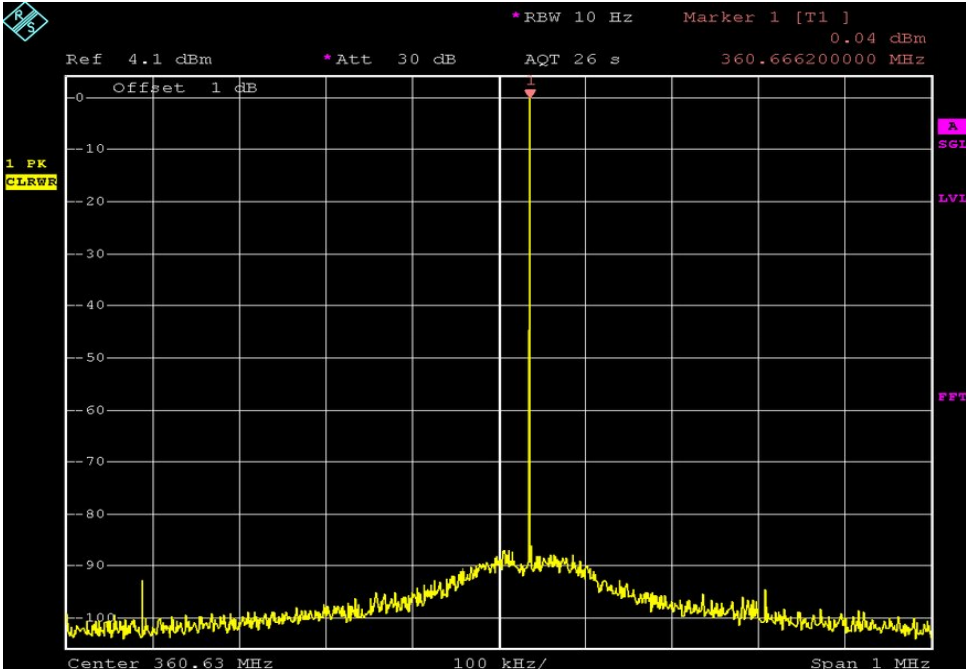

    360 MHz时的窄带相位噪声:

    -在10 Hz下测量的300 kHz偏移时为100 dBc

    RBW对应于-110dBc/Hz相位噪声(距离载波300kHz)

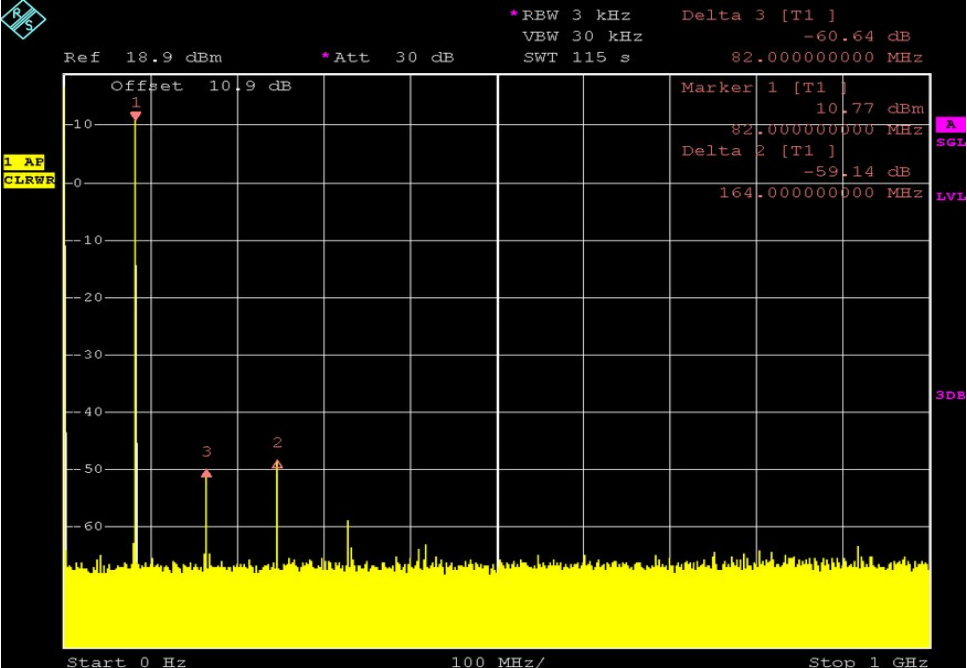

    82 MHz和+10 dBm输出功率下的谐波:

    第二级和第三级谐波为~60 dBc,第四级谐波为~70 dBc;低于-75dBc的非谐波杂散(几乎不可见)






    Min值

    典型值

    Max值

    单位

    主射频输出

    频率范围



    0.3




    400



    MHz

    主射频输出

    输出功率电平(电平调整设置为Max. 值)




    +13




    dBm

    辅助射频输出

    输出功率电平




    0



    +3



    dBm

    模拟输入

    满量程电压范围




    ± 1




    V

    模拟输入

    模拟带宽




    20




    MHz

    内部参考

    公差(Internal reference, Tolerance)




    ± 1.5




    ppm

    数字IOs(Digital IOs)

    逻辑电压电平(可通过跳线配置,默认为5V)



    3.3




    5



    V

    数字IOs(Digital IOs)

    触发输入脉冲宽度



    100





    ns
