phase optical time-domain reflectometry (Phase-OTDR) system低成本相位光时域反射计（phase OTDR）系统 DTS 专用高速数据采集卡是一款高速微弱信号数据采集卡。DTS 专用高速数据采集卡采用我公司科技创新设计的硬件实时累加平均技术实现了微弱信号增强采集，提取出被噪声淹没的相关信号。通过板载同步技术， 原始信号经过最多 32768 次累加，可使信号信噪比提高 180 倍，是一种用途广泛的微弱信号检测板卡。DTS 专用高速数据采集卡板载两片 12bit 高速 A/D 转换器，根据客户需求， 可提供 100MSPS，125MSPS 两个采样率版本。 DTS 专用高速数据采集卡精心设计了独te的并行同步信号采集累加技术， 使采集和累加同步完成。对长度 10000 点的原始信号做 16000 次采集、累加，计算机得到最终结果只需 3 秒。
产品特点高速数据采集与传输、高精度数据采集
产品型号MP-100M
应用领域分布式光纤传感系统科研
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
A/D 分辨率 通道数
12bit 2
采样频率： | 100M/125M 可选 |
A/D 分辨率： | 12bit |
通道数： | 2 通道 |
数据输出接口： | PC104 |
输入阻抗： | 50 Ω |
信号输入方式： | SMA |
两通道同步抖动： | 5psRMS |
输入量程： | ±2V |
模拟信号带宽（-3dB）： | 100MHZ |
触发方式: | 内触发、外触发（上升沿触发） |
内触发宽度： | N/采样频率，N 可由软件设定 |
内触发周期： | M（uS），M 可由软件设定 |
单次采样信噪比： | ≥60dB |
采样长度： | 100~10000 采样点 |
单次采样精度： | ±0.1% |
累加次数： | 10~32768 次任意可调 |
累加平均方式： | 实时采样累加平均，3 秒可完成 10000 采样点 16384 次采样累加 |
功耗： | <15W |
工作温度： | 0℃—50℃ |
存储温度： | 0℃—100℃ |
相对湿度： | 0—85% |
仪器驱动程序： | Windows XP |
应用程序： | 提供 VC++6.0 开发平台下 DEMO 程序源代码及技术支持 |
信号接口

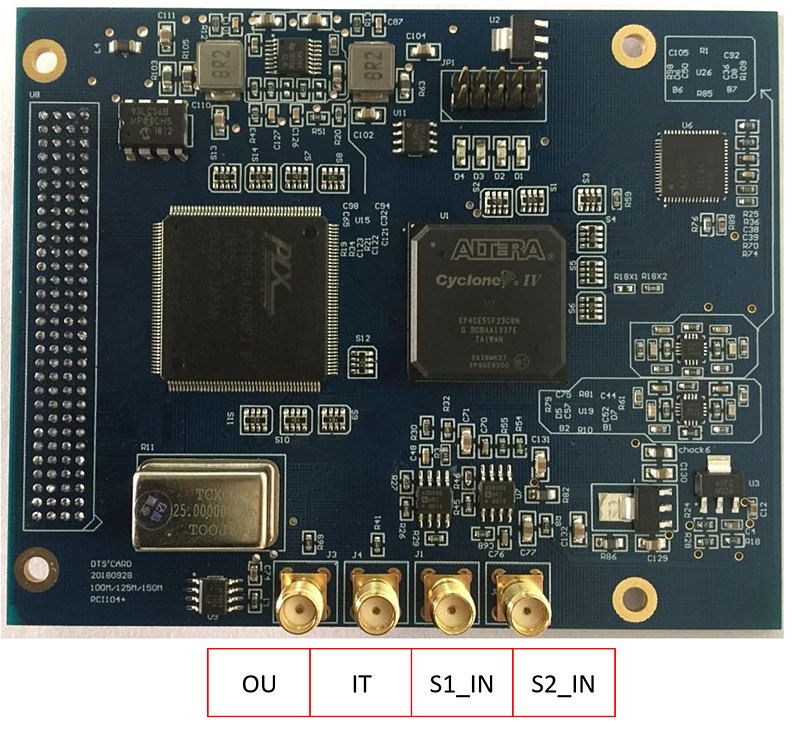

如上图所示，采集卡提供 4 个 SMA 输入输出口。功能如下表：
信号名 | 功能 |
S1_IN | 优秀路模拟信号输入 |
S2_IN | 第二路模拟信号输入 |
IT | 内同步触发输出 |
OU | 外同步触发输入 |
DTS 系统接线样例

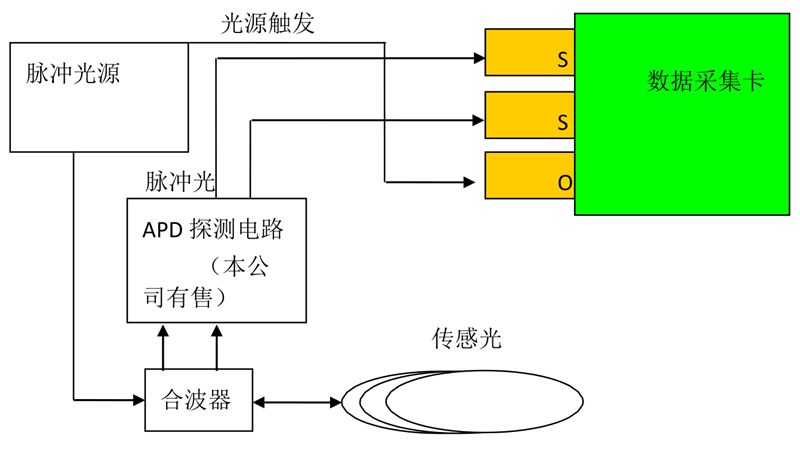

1、光源（设备）触发采集卡连接方式

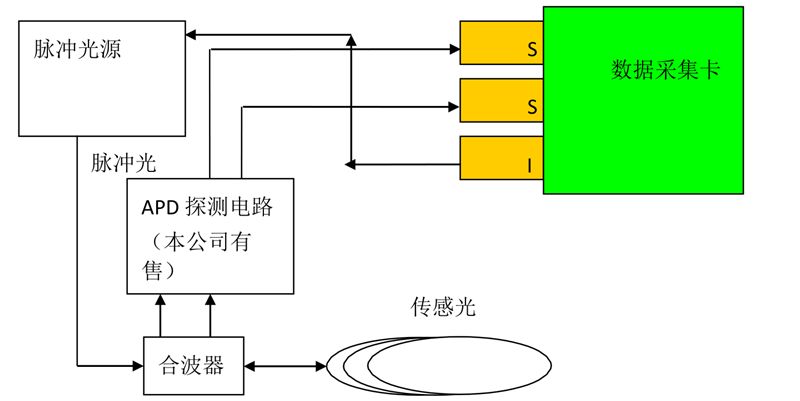

2、采集卡触发光源（设备）连接方式
采集卡实测效果（ DTS 系统应用）
以下信号使用的是 DTS 专用高速数据采集卡-150 型号采集卡，配合我司的脉冲光源和 APD 探测电路，使用 6KM 长 InfiniCor®公司 62.5μm 多模光纤，环境温度为 21℃，在约四公里处有四个光纤圈在 70℃的油槽中，长度依次为 5M， 2M，3M，8M，在约五公里处也打有一个光纤圈，放在 70℃油槽中。

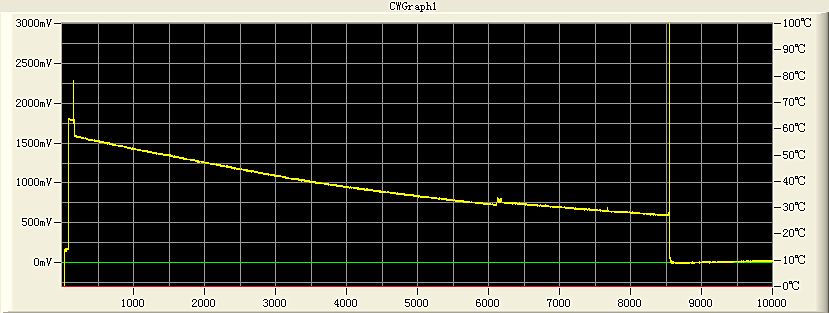

4096 次平均参考光曲线

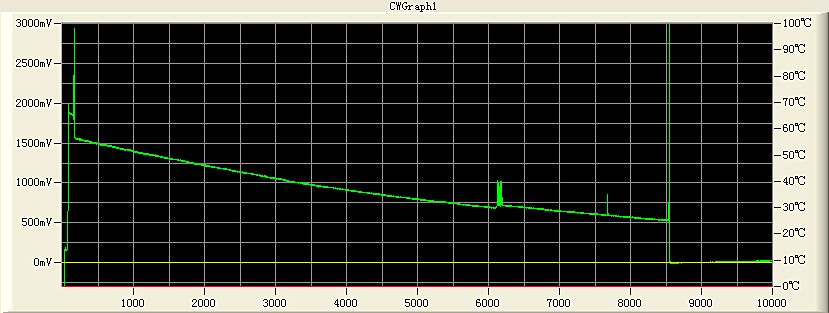

4096 次平均信号光曲线

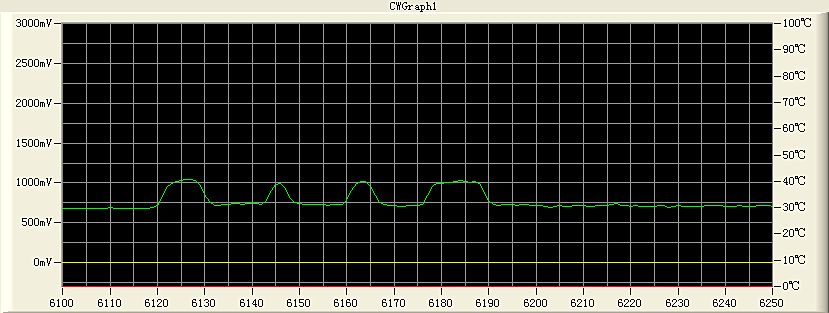

4096 次平均光纤圈部分曲线

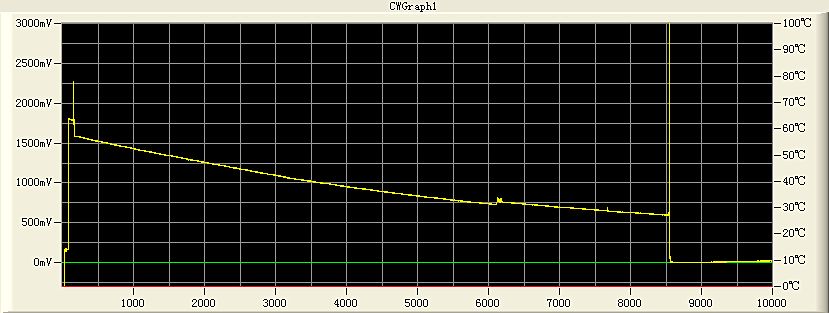

32768次平均参考光曲线
32768 次平均信号光曲线

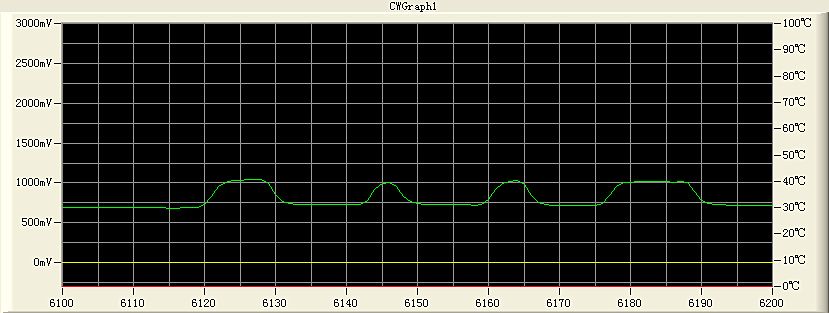

32768次平均光纤圈部分曲线
