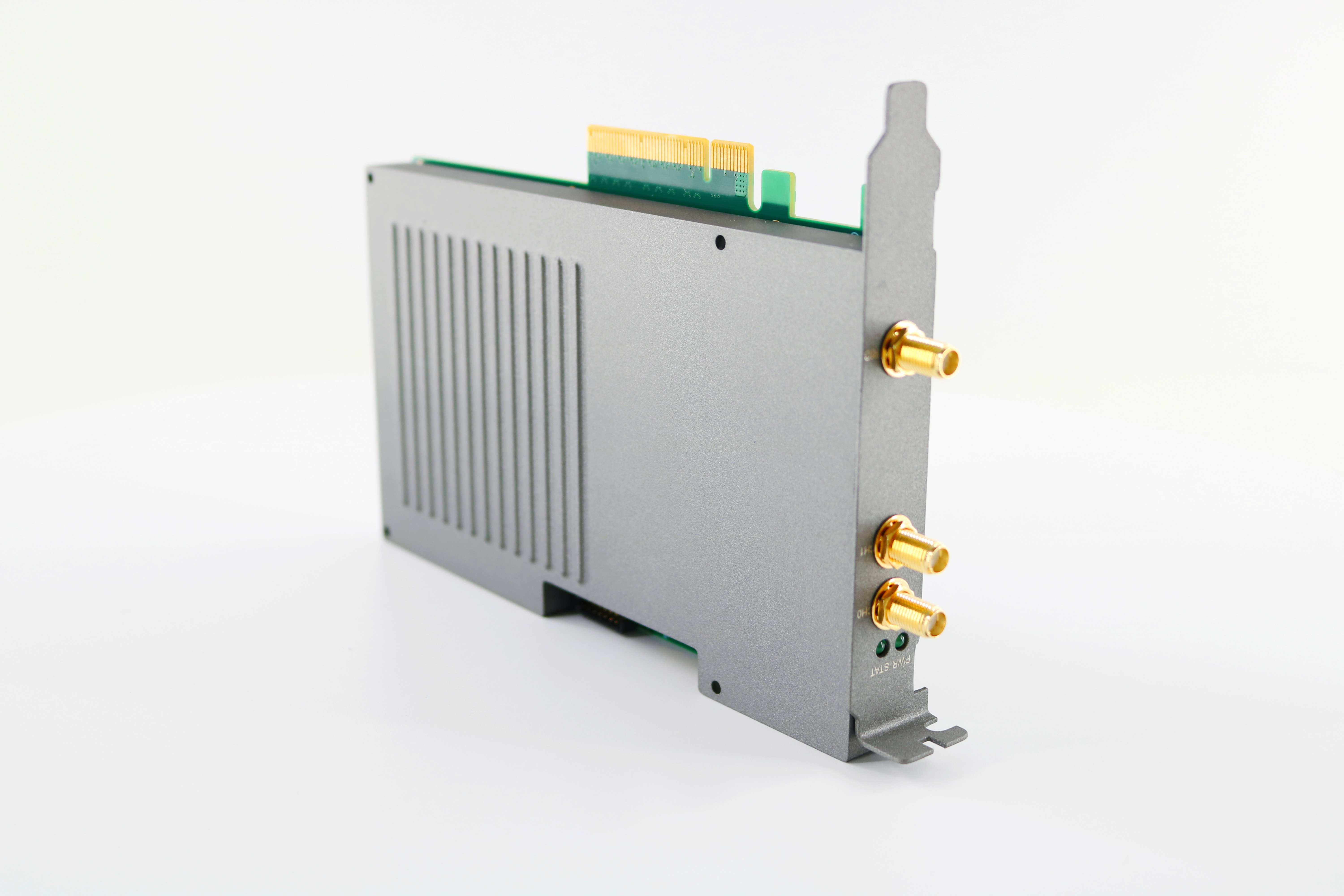

PCIe-6920是一款PCIe x8 Lane、双通道、14bits分别率的高速数据采集卡，采样率250MSps。板载高性能FPGA芯片，具有丰富的乘法器和RAM资源。通过采用大容量数据缓存和高速数据传输引擎技术，支持原始数据的实时上传，数据传输速率可达2GB/s。驱动程序具有良好的兼容性，支持WIN7、WIN8、WIN10的32/64bits多个版本 DAS（分布式声波传感）和DVS（分布式振动传感）是近年来相对新的技术方向，相对于DTS（分布式测温传感）技术要求更高，同时对器件的要求也越来越高，其中系统中的AD要求就非常高，同时需要具备高采样率和高精度，由于需要长期运行，对其稳定性要求也非常高。目前我司能提供用于DAS和DVS系统上的高速A/D（采样率能到1GS/s 16bit）
产品特点14bits双通道同步实时采样、 250M采样率、 直流耦合，50Ω输入阻抗、 2Vpp输入电压范围、 0-125MHz模拟带宽（带宽可定制）、 高达88dBc SFDR、 触发输出脉冲，16通道数字IO、 PCI Express x8 Lane高速传输接口、 2GB DDR3高速数据缓存
产品型号PCIe-6920-250M
应用领域信号处理实验科研
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
输入通道数 采样率 输入阻抗
2 250MSps 50±1%Ω

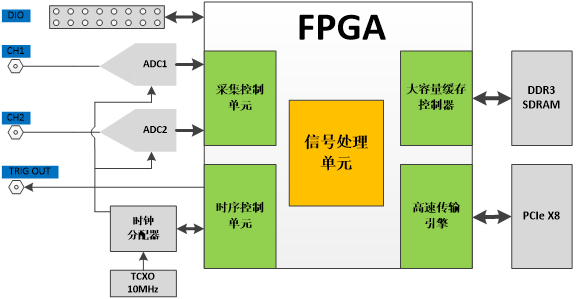

系统框图
输入通道 | 值 | 单位 |
输入通道数 | 2 | |
输入阻抗 | 50±1% | Ω |
输入信号范围 | 2Vp-p/10dBm | |
输入耦合方式 | DC（可定制AC耦合） | |
分辨率 | 14 | bits |
带宽(-3dB) | 0-125（可定制其他带宽） | MHz |
无杂散动态范围（SFDR） | -1dBFS输入/250MSps | |
fIN=26MHz fIN=42MHz | 88.5 | dBc |
88.9 | dBc | |
信噪比（SNR） | -1dBFS输入/250MSps | |
fIN=26MHz fIN=42MHz | 70 | dBFS |
72 | dBFS | |
平均噪声密度 | -140 | dBm/Hz |
内部参考时钟 | ||
频率 | 10 | MHz |
稳定度 | ±0.5（-20-60℃） | ppm |
触发输出 | ||
高电平Min. 电压 | 3.3 | V |
脉冲宽度分辨率 | 4 | ns |
Min. 脉冲宽度 | 4 | ns |
数字输入/输出 | ||
通道数 | 16 | |
电平标准 | 3.3V LVTTL | |
输出驱动能力 | 8（MAX） | mA |
信号速率 | 50（MAX） | Mbps |
板载缓存 | 2 | GB（DDR3L） |
板载算法
支持IQ解调功能，中心频率可设置
支持原始数据、IQ解调后的幅值和相位数据以及过程数据获取
每次触发采集点数Max. 为65536（单通道使用或者只用原始数据时131072）
支持触发延迟采样
采样率可降频为125M、83.33M、62.5M和50M使用
供电及功耗
供电电压：12V（金手指供电）
功耗：18W（Max）
温度范围
工作温度：-20~60℃
存储温度：-40~85℃
机械尺寸
181mm(L) x 111mm(W)x20mm(D)
