透镜光纤，也被称为光纤透镜或光纤微透镜，是对光纤端面加工制成具有透镜功能的一类产品。透镜光纤的作用主要有改 变光纤模场大小、形状从而提高系统耦合效率，改变光路传输路径，减少折反光，改变顶部形状以适应于不同环境的成像、 传感等，在众多领域有着广泛的应用。 光越科技根据不同的领域对透镜光纤的不同要求，可定制多款类型光纤并根据客户要求进行光纤表面金属化定制。较于市 面上产品，光越科技透镜光纤具备锥角误差更小，偏心量更小的优越性，同时，所有透镜光纤均可按客户需求进行金属化+ 管壳金锡封装。

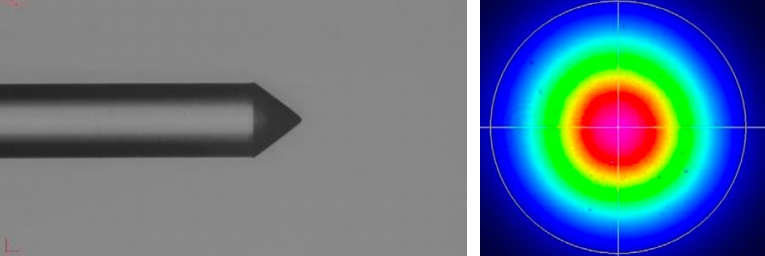

产品特点光纤前端按需求研磨具有一定角度的锥面，并在锥面前端按需求研磨一定曲率半径的球面、按照客户要求进行光纤金属化
产品型号TLF-75-5-10-SA-FA
应用领域半导体激光器耦合医疗的激光微手术和微照明
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
光纤类型 接头类型
单模光纤 FC/APC
光纤微透镜性能对比 | |||
参数 | 筱晓光子 | 市面出售产品 | 备注 |
锥角误差 | ±2.5° | ±5° | 锥角误差主要是指微透镜光纤的圆锥夹角， 单模：精度越高，制作出的曲率公差越小、一致性更高。 多模光纤：精度越高，耦合效率一致性更优 |
角度误差 | ±2.5° | ±5° | 角度误差主要是指楔形或其他斜面透镜光纤的夹角，对于其精度越高，加工的曲率的良率就越高。 对于多模光纤，锥度的精度越高其耦合效率一致性更好。 |
曲率误差 | ±1μm | ±1μm | 曲率精度越高，耦合效率越高。 |
偏心量 | ±1μm | ±1.5μm | 偏心量越小，透镜光纤的光轴与光纤包层轴线夹角越小，更利于耦合调试，提高生产效率。 |
锥形透镜光纤参数表: | ||||
参数 | 单位 | 数值 | 典型值 | 公差 |
透镜夹角 | ° | 70～165 | 75,90,100 | ±2.5 |
透镜 R 角 | μm | 3～50 | 5～12 | ±1 |
剥纤长度 | mm | 10, 定 制 | 10 | ±0.5 |
光纤类型 | - | SM,MM,PM,定制光纤 | N/A | N/A |
包层直径 | μm | 80～600 | 80,125,220 | N/A |
涂覆层直径 | μm | 165～900 | 165,250,320 | N/A |
连接头(可选) | - | FC/PC; FC/APC; 定 制 | N/A | N/A |
镀增透膜（可选） | - | R<0.2 %@指出波段 | R<0.2% | N/A |
保护套管（可选） | - | 900μm 各种颜色套管 | 900μm 白色套管 | N/A |
连接头慢轴位置（仅用于保偏光纤） | - | 和 KEY 键一致或定制 | 0°,90° | ±5° |
无
