高OH含量熔融二氧化硅材料的卓越纯度保证了在UV-VIS波长下的卓越透明度，使光导ZLDUV光纤成为无限制应用的优选。ZLDUV纤维的特殊材料与现有的ZLUV级纤维相比，具有更好的耐晒性能。这种光纤类型的二氧化硅/二氧化硅结构在从传输到损伤阈值水平的许多参数中提供了高的光学性能。
产品特点
产品型号ZLDUV
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 核心形状
190-1200 nm 圆形
物理属性 | |
可用纤芯直径 Ø: | 70-2200 um |
核心形状: | 圆形 |
纤维层的标准公差: | 纤芯 ± 2% 包层 ± 2% 缓冲层 ± 3% 套管 ± 5% |
操作温度: | 190 to +385°C (取决于选择的缓冲和护套材料) |
CCDR ( clad to core ratio 包芯比): | 1.05, 1.10和定制 |
验证试验: | 100kpsi用于（ETFE、丙烯酸酯、尼龙护套） 100或70 kpsi（用于聚酰亚胺护套） |
弯曲半径, mm | 瞬时：50 x玻璃直径，mm 长期：120 x玻璃直径，mm |
光学特性 | |
光谱衰减 | （见下图） |
工作波长范围: | 190-1200 nm |
NA (数值孔径): | 0.22作为标准其他应要求 |
NA 容差: | ± 0.02 |
化学特性 | |
芯材: | 熔融合成二氧化硅 |
芯材中OH含量: | 600...800 ppm |
反射包层材料: | 掺氟二氧化硅 |

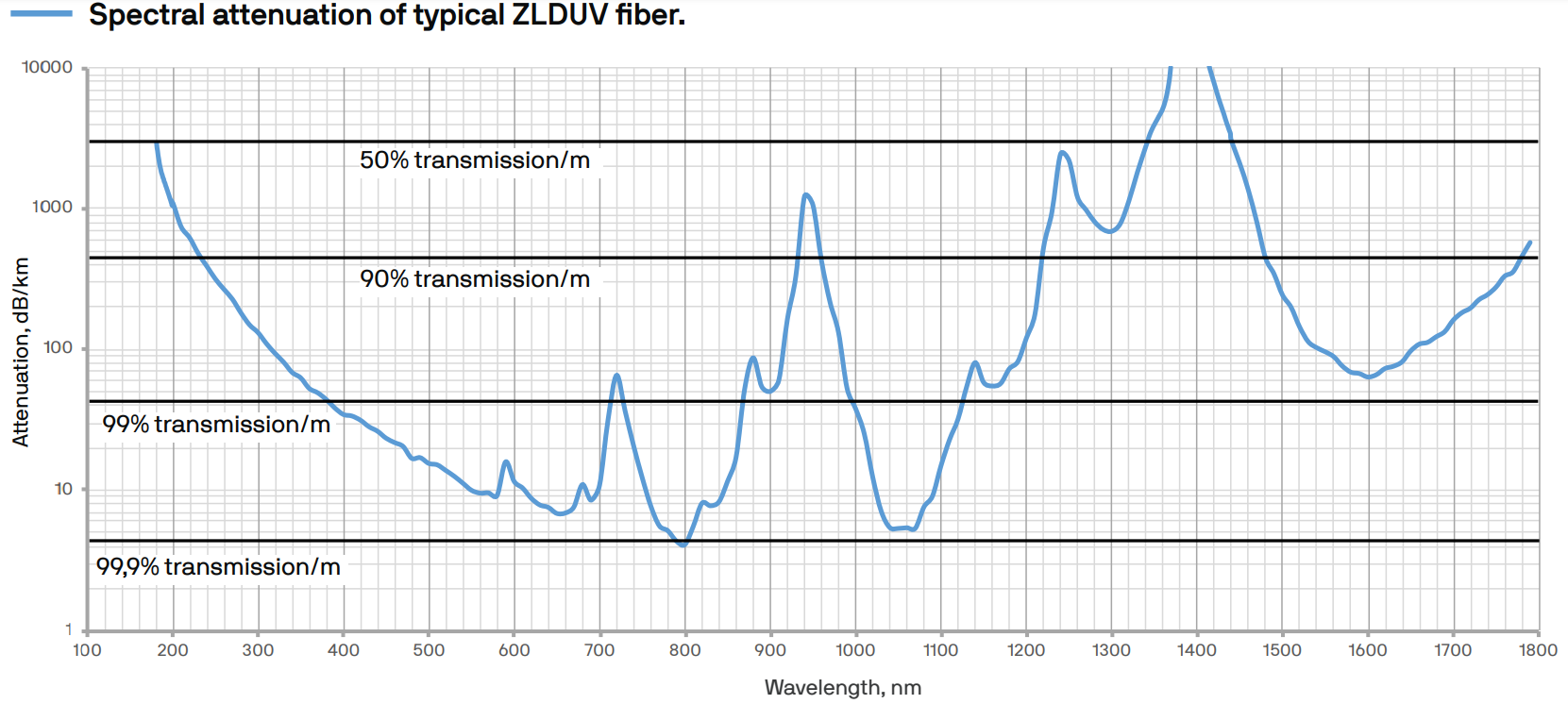

典型ZLDUV光纤的光谱衰减
无
新品推荐
正品行货 品类齐全
多仓直发 货期保证
会员特价 满额包邮
阳光采购 一站服务⇪
