PL3000系列是一个全色PIN光电二极管，截止波长高达2700nm。它使用的是InGaAs材料，三元化合物半导体InGaAs材料用于制作各种光电器件，材料本身性能稳定。本系列的设计可以用于环境气体检测应用，测量CO或者CO2，它提供优良的并联电阻与响应在宽谱范围内，此外，我们可以读引脚改为TO-46,to-18，TO-5可选。
产品特点有效面积（0.3-3mm） ，更长的截止波长2.7um ， 高分流电阻 ，多镜头选择（双凸，平凸，球透镜） ， 多种封装结构可供选择（TO46；TO8；TO5）
产品型号PLC-B-2000- W2.6- TO5
应用领域气体传感检测火焰/火花检测FTIR短波红外光电探测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
光谱响应范围 2mm
450-2700nm 2mm
2.7um扩展型响应电特性@25℃±2℃
性能规格 | 单位 | PLC300/2.6 | PLC500/2.6 | PLC1000/2.6 | PLC2000/2.6 | PLC3000/2.6 |
响应直径 | mm | 0.3 | 0.5 | 1 | 2 | 3 |
峰值波长（典型） | um | 2.2±0.1 | 2.2±0.1 | 2.2±0.1 | 2.2±0.1 | 2.2±0.1 |
截止波长（50%） | um | 2.6±0.1 | 2.6±0.1 | 2.6±0.1 | 2.6±0.1 | 2.6±0.1 |
响应度@λP（min/typ） | A/W | 0.9/1.0 | 0.9/1.0 | 0.9/1.0 | 0.9/1.0 | 0.9/1.0 |
分流电阻（min/typ） | Ω | 16K/25K | 5K/8K | 2K/4K | 0.5K/1.5K | 0.2K/0.5K |
暗电流（max） | uA | 13@1V | 20@0.5V | 80@0.5V | 320@0.5V | 500@0.5V |
电容@0V | pF | 100 | 270 | 1000 | 4400 | 10000 |
带宽 W/50Ω@0V | MHz | 32 | 16 | 3.2 | 0.8 | 0.35 |
上升时间 W/50Ω@0V | ns | 11 | 22 | 110 | 440 | 1000 |
NEP@λPEAK | W/Hz1/2 | 81×10-14 | 143×10-14 | 203×10-14 | 331×10-14 | 574×10-14 |
线性度（±0.2dB@0v） | dBm | 6 | 6 | 6 | 6 | 6 |
封装规格 | - | TO-46 | TO-46 | TO-46 | TO-5 | TO-5 |
Max. 额定值
性能规格 | 单位 | PLC300/2.6 | PLC500/2.6 | PLC1000/2.6 | PLC2000/2.6 | PLC3000/2.6 |
存储温度 | ℃ | -40-125 | -40-125 | -40-125 | -40-125 | -40-125 |
工作温度 | ℃ | -40-85 | -40-85 | -40-85 | -40-85 | -40-85 |
反向击穿电压 | V | 2 | 0.5 | 0.5 | 0.5 | 0.5 |
反向击穿电流 | mA | 10 | 10 | 10 | 10 | 10 |
正向电流 | mA | 10 | 10 | 10 | 10 | 10 |
Max. 承受功率 | mW | 50 | 50 | 50 | 50 | 50 |

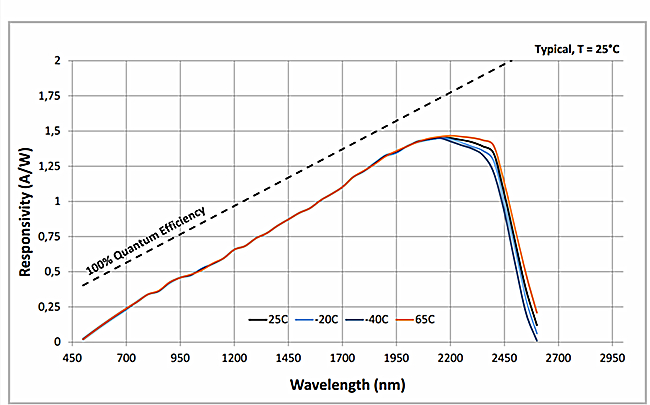

光谱响应

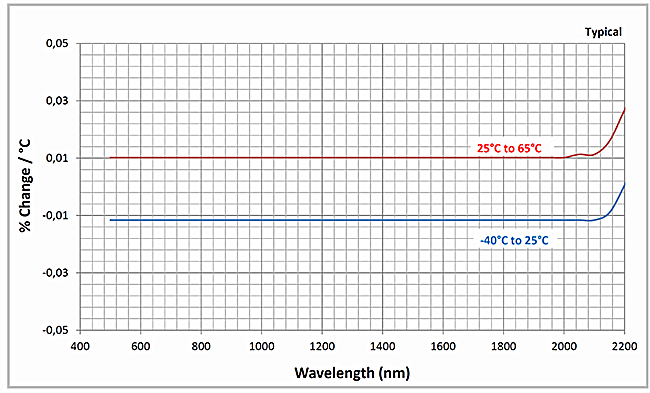

响应温度系数Ⅰ

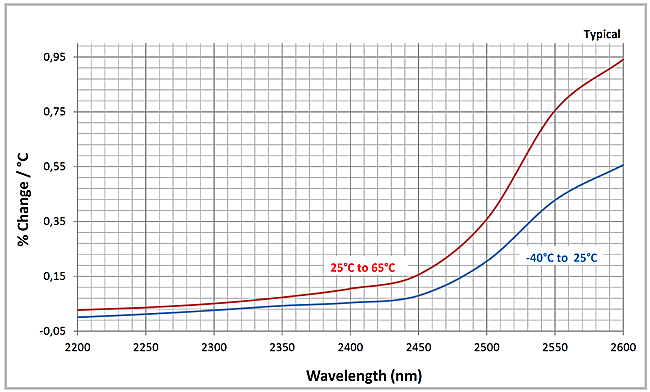

响应温度系数Ⅱ

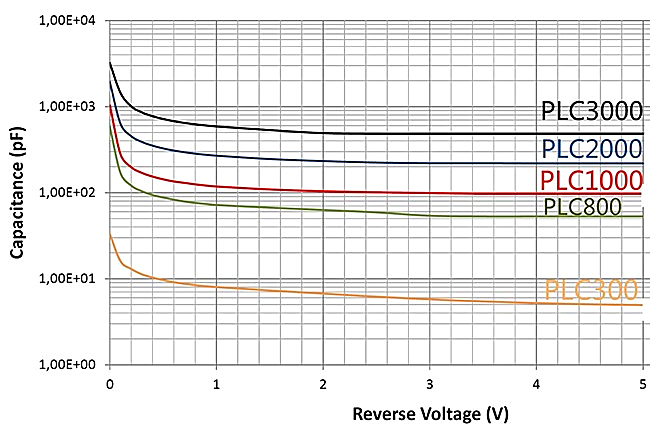

电容和备用电压

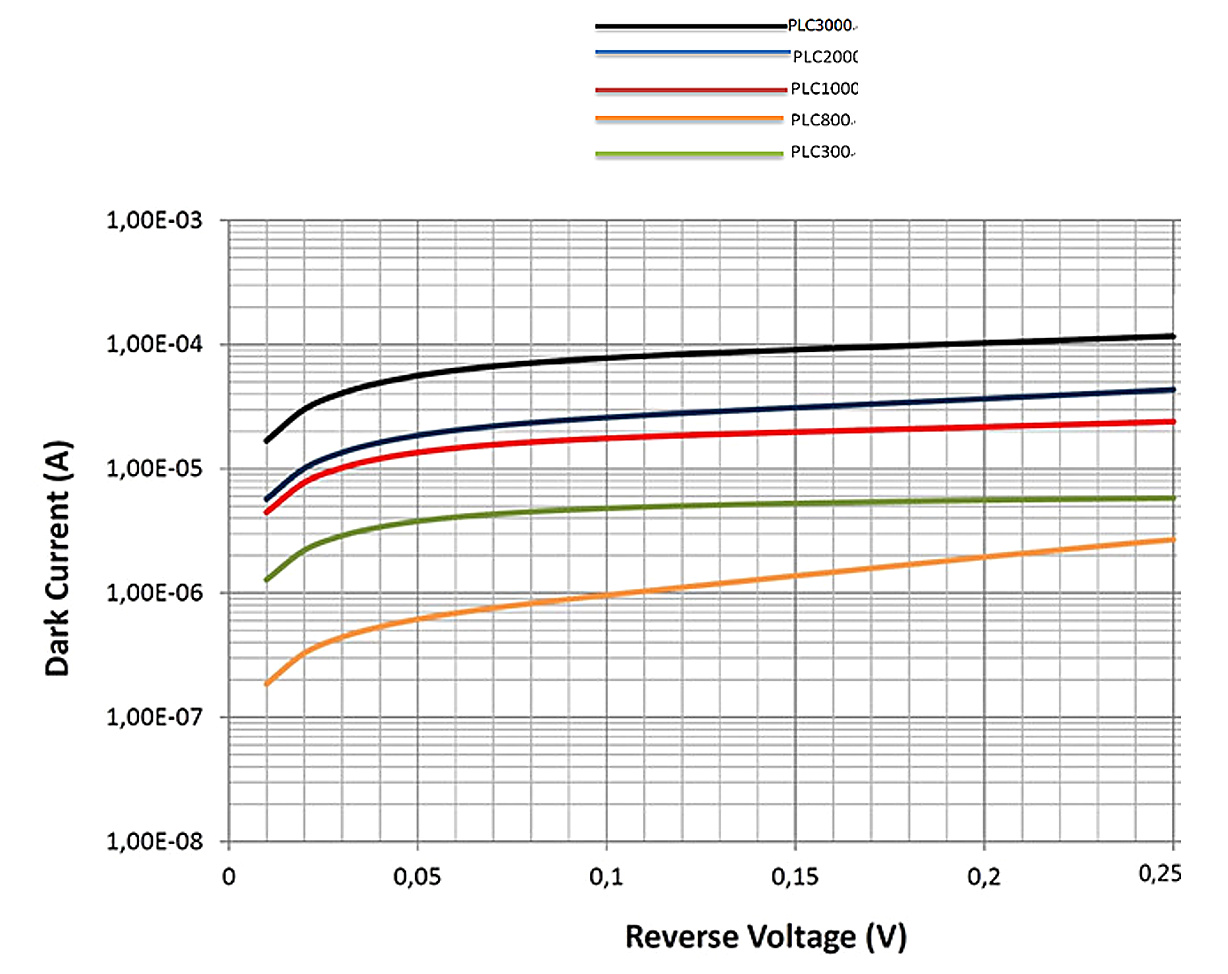

暗电流与暗电流备用电压
分流阻力的比较温度
PLC-□-□□-W□□□□-XX
□---探测器的材料
A：Si PD
B：InGaAs PD
C：Si APD
D：InGaAs APD
E：Si Quadrant APD
F：InGaAs Quadrant APD
□□---光感应光敏面直径
300：0.3mm
500：0.5mm
1000：1mm
2000：2mm
3000：3mm
W□□□□---截止波长
W2.6：2.6um
XX: 探测器封装类型
T46W=TO46 Window
T18W=TO18 Window
T5W=TO5 Window
T46L=TO46 Lens
T18L=TO18 Lens
T5L=TO5 Lens
T46W=TO46 Window
T46W=TO46 Window
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PA=PM Fiber+ FC/APC
PP=PM Fiber+ FC/PC
