PCI系列是基于复杂的MCT异质结构的非冷却红外光电导探测器，通过光学浸没来改善器件的参数，具有优秀的性能和稳定性。探测器在λopt时工作性能佳。截止波长受GaAs透过率(~0.9μm)的限制。此设备应该在优秀的偏置电压和电流读出模式下工作。由于1/f噪声，在低频时探测器的性能降低。1/f噪声角频率随截止波长增大而增大。
产品特点可探测中红外光波波段为1-12μm ，带有超半球微型砷化镓透镜达到光学浸没，有效提升探测效率 ，2mm×2mm光敏面面积 ，可搭配专用前置放大器
产品型号MCT-PCI-5-2×2
应用领域热成像FTIR光谱学激光外差探测中红外气体分析
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围 光敏面积
1-12μm 2×2mm^2
参数 | 探测器类型 | |||
PCI-5 | PCI-6 | PCI-9 | PCI-10.6 | |
有源元件材料 | 外延MCT异质结构 | |||
峰值波长（μm） | 5 | 6 | 9 | 10.6 |
相对响应强度D* (λpeak,20kHz),cm·Hz1/2/W | ≥6×109 | ≥2.5×109 | ≥5.0×108 | ≥1.0×108 |
相对响应强度D* (λopt,20kHz),cm·Hz1/2/W | ≥4×109 | ≥1.0×109 | ≥1.0×108 | ≥8×107 |
电流响应度-活性面积长度乘积Ri(λopt)·L,A·mm/W | ≥0.5 | ≥0.2 | ≥0.02 | ≥0.008 |
时间常数T，ns | ≤5000 | ≤500 | ≤10 | ≤3 |
1/f噪声角频率fc,Hz | ≤10k | ≤20k | ||
偏置电压-光学区域长度比Vb/LO；V/mm | ≤0.45 | ≤0.4 | ≤0.36 | ≤0.3 |
电阻R, | ≤1200 | ≤600 | ≤300 | ≤120 |
感光面尺寸AO,mm×mm | 0.5×0.5;1×1;2×2 | |||
封装 | TO39,BNC | |||
接收角ϕ | ~36° | |||
窗户 | 无 | |||

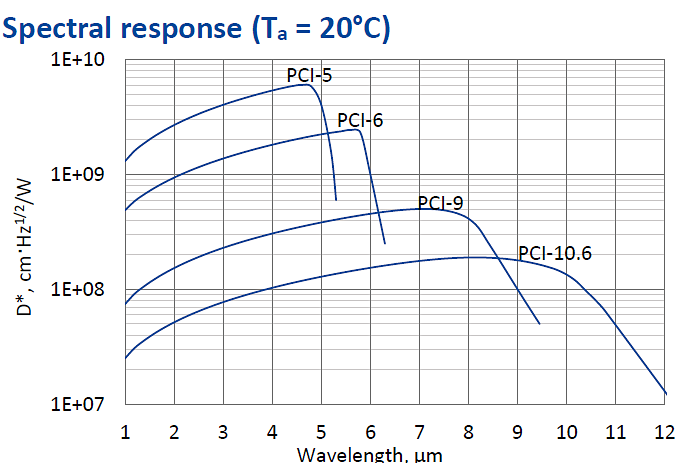

室温20℃下探测器的光谱相对响应度

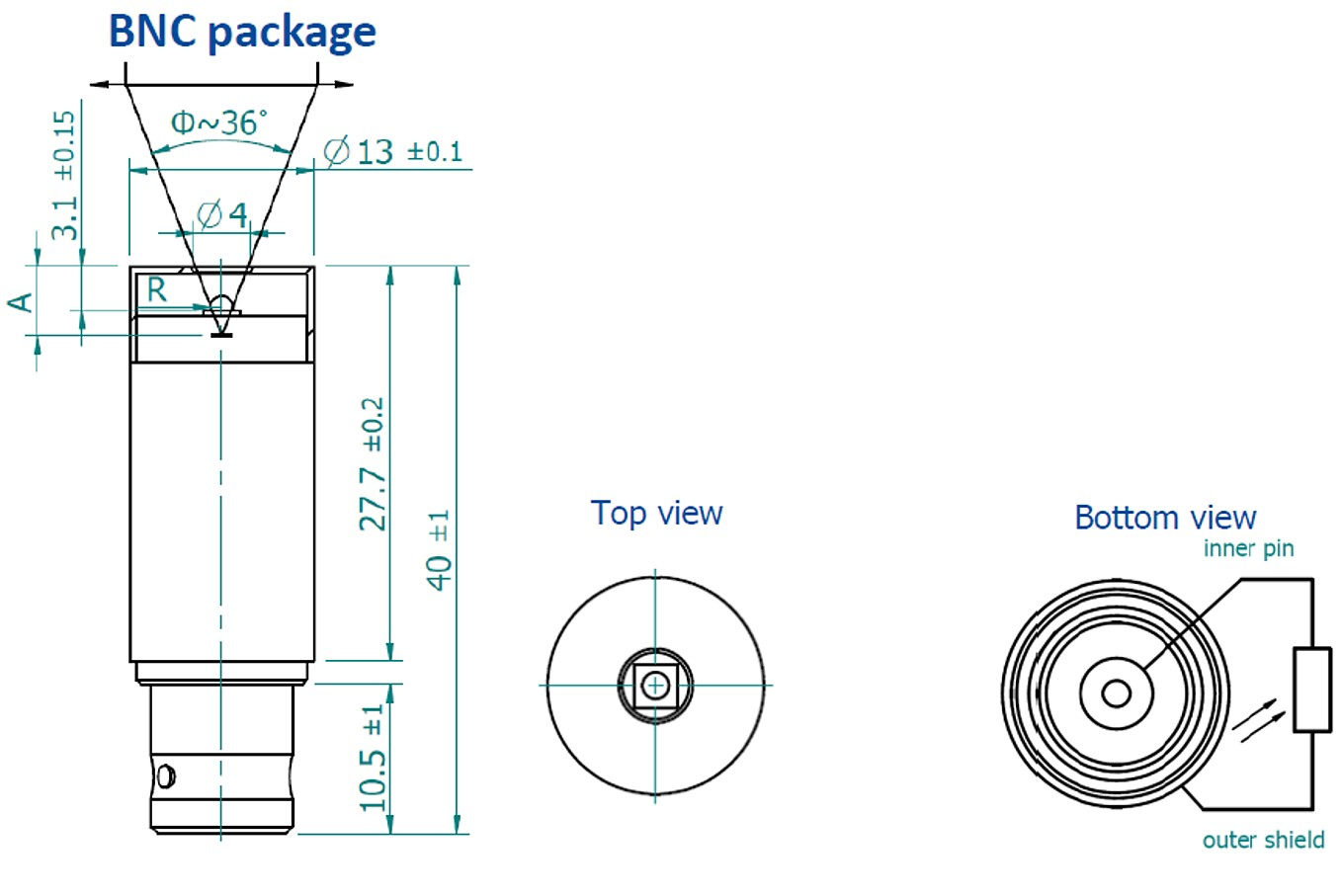

BNC型封装及尺寸
参量 | 数值 | ||
浸没微型透镜形状 | 超半球形 | ||
光学区域面积AO；mm×mm | 0.5×0.5 | 1×1 | 2×2 |
R,mm | 0.5 | 0.8 | 1.25 |
A,mm | 4.6±0.30 | 5.5±0.30 | 6.85±0.30 |
备注：
ϕ—接收角度；
R—超半球微型透镜半径
A—BNC型封装顶部与焦平面的距离

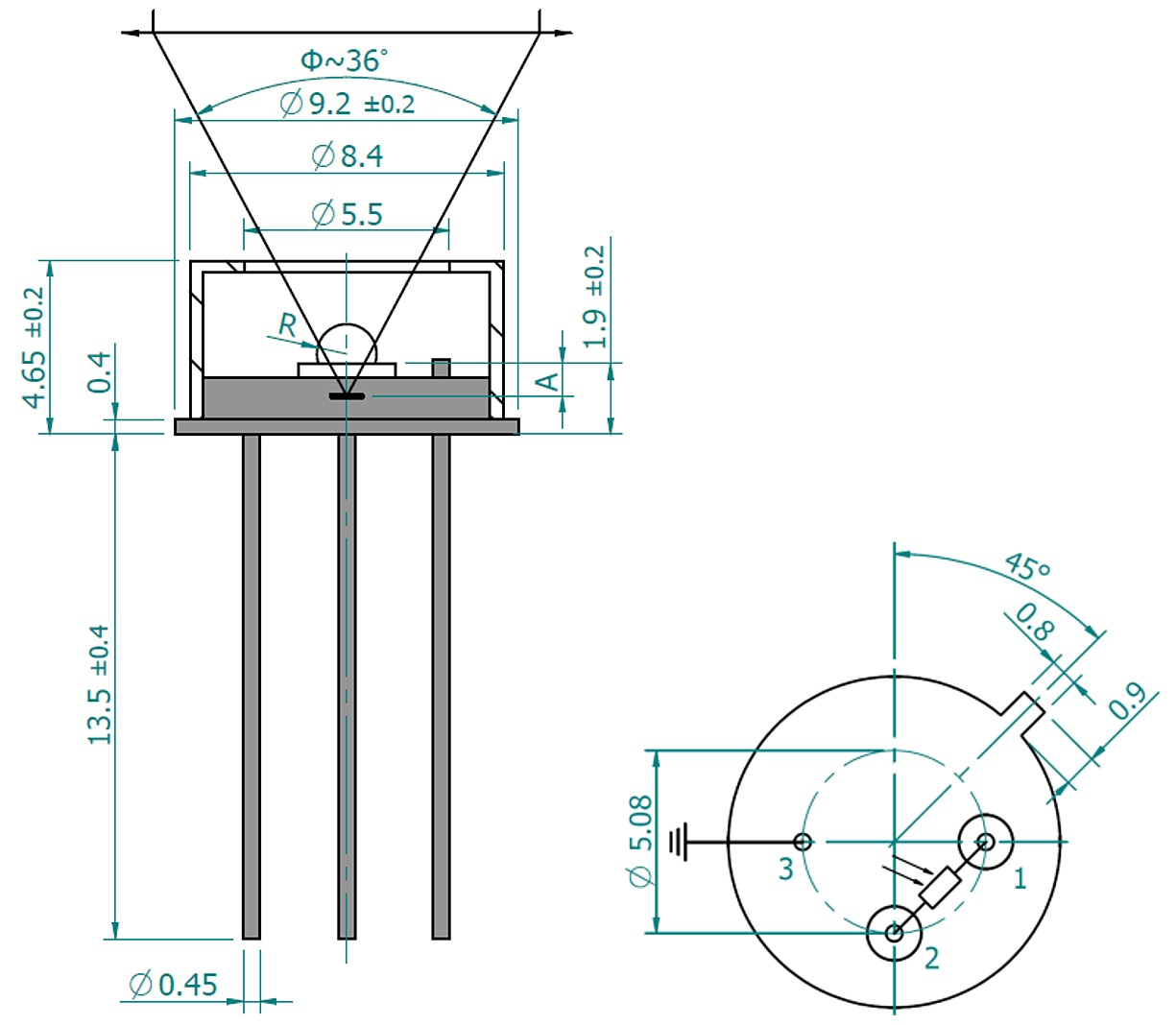

TO39型封装及尺寸
参量 | 数值 | ||
浸没微型透镜形状 | 超半球形 | ||
光学区域面积AO；mm×mm | 0.5×0.5 | 1×1 | 2×2 |
R,mm | 0.5 | 0.8 | 1.25 |
A,mm | 1.5±0.20 | 2.4±0.20 | 3.75±0.20 |
备注：
ϕ—接收角度；
R—超半球微型透镜半径
A—TO39型封装顶部与焦平面的距离
TO39型引脚定义
引脚定义 | |
功能 | 引脚号 |
探测器 | 1,2 |
接地 | 3 |
