PCI-4TE系列是基于复杂的MCT异质结构的四级热电冷却红外光电导探测器，采用光学浸没以提高探测器的性能，使其具有优秀的性能和稳定性。探测器在λopt时性能佳。截止波长受GaAs透过率(~0.9 μm)的限制。设备应该在优秀的偏置电压和电流读出模式下工作。由于1/f噪声，在低频时探测器性能降低。1/f噪声角频率随截止波长增大而增大。3°楔状硒化锌抗反射涂层(wZnSeAR)窗口，防止不必要的干扰效应。
产品特点可探测中红外光波段范围1-16μm ， 带有四级TE冷却以提高探测器响应度 ， 带有超半球微型砷化镓透镜，实现光学浸没 ， 特殊抗反射涂层，防止不必要干扰 ， 可配专用的前置放大器
产品型号MCT-PCI-4TE-9-2×2
应用领域热成像FTIR光谱学激光外差探测中红外气体分析
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围 光敏面积
1-16μm 2×2mm^2

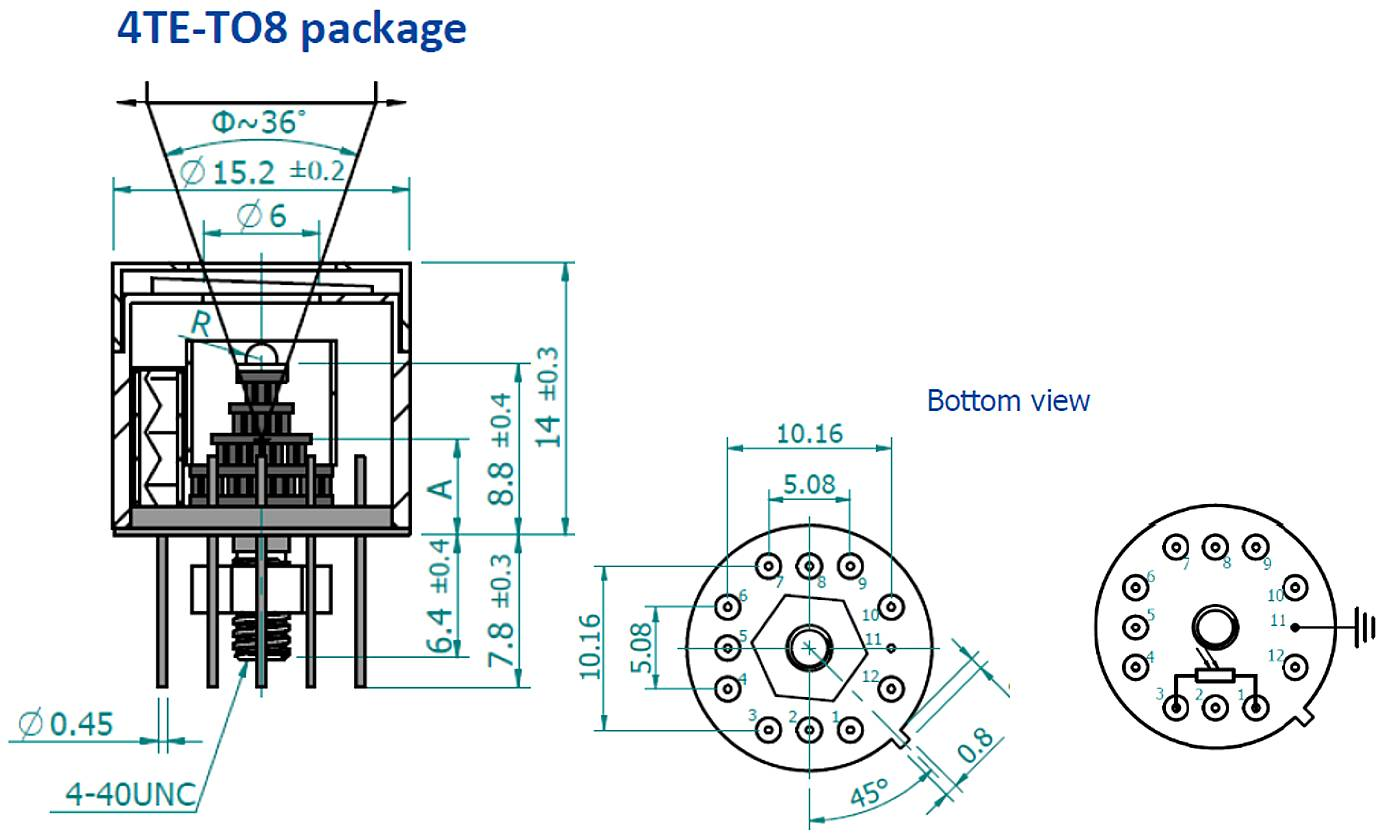

TO8型封装外形尺寸图
参量 | 数值 | ||
浸没微型透镜形状 | 超半球形 | ||
光学区域面积Ao；mm×mm | 0.5×0.5 | 1×1 | 2×2 |
R,mm | 0.5 | 0.8 | 1.25 |
A,mm | 7.3±0.4 | 6.4±0.4 | 5.0±0.4 |
备注：
ϕ—接收角度；
R—超半球微型透镜半径
A—4TE-TO8型封装顶部下表面与焦平面的距离
4TE-TO8引脚定义
功能 | PIN号 |
探测器 | 1,3 |
热敏电阻 | 7,9 |
TE冷却器供应 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4,5,6,10,12 |

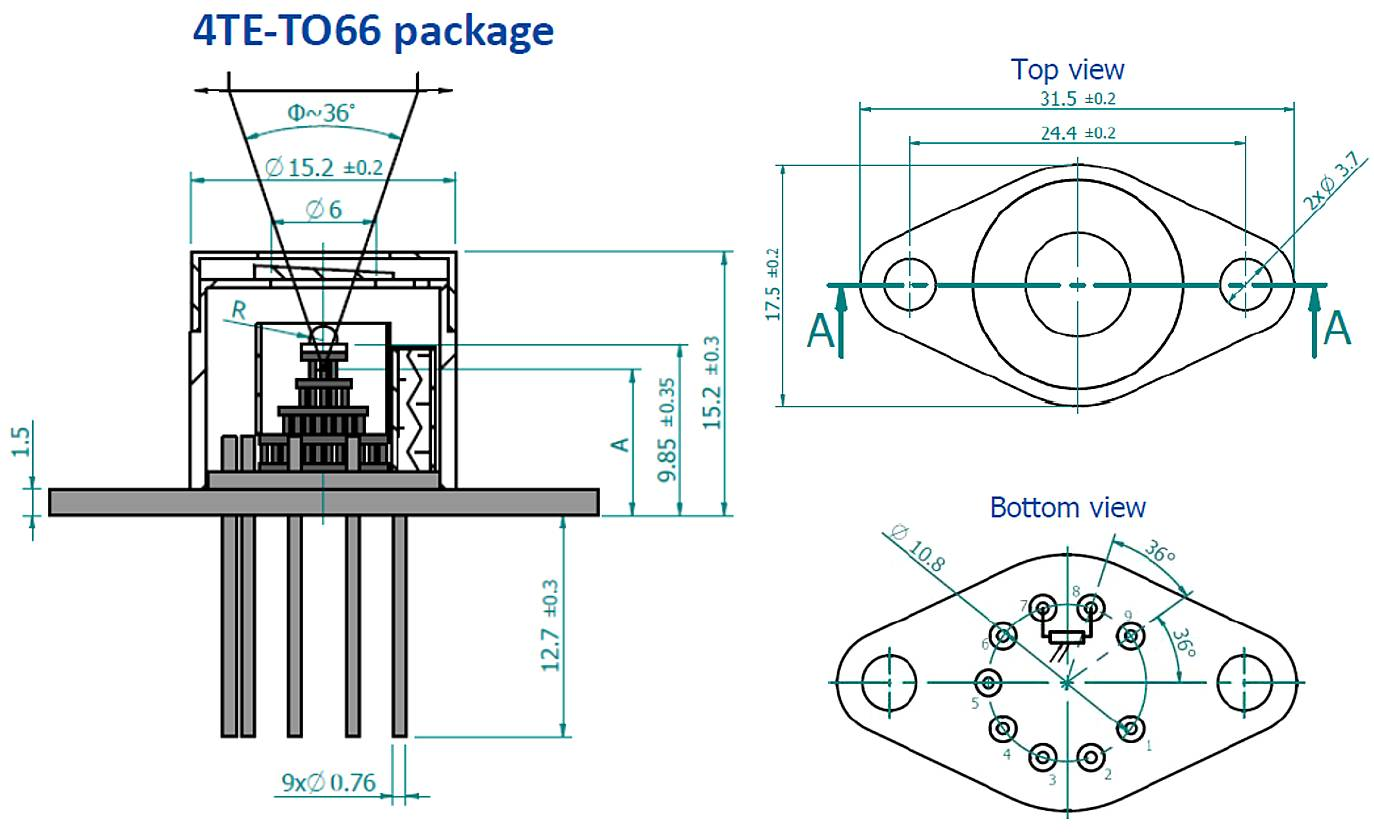

4TE-TO66封装尺寸图
参量 | 数值 | ||
浸没微型透镜形状 | 超半球形 | ||
光学区域面积Ao；mm×mm | 0.5×0.5 | 1×1 | 2×2 |
R,mm | 0.5 | 0.8 | 1.25 |
A,mm | 8.35±0.4 | 7.45±0.4 | 6.1±0.4 |
备注：
ϕ—接收角度；
R—超半球微型透镜半径
A—4TE-TO66型封装顶部下表面与焦平面的距离
4TE-TO66引脚定义
功能 | 引脚编号 |
探测器 | 7,8 |
热敏电阻 | 5,6 |
TE致冷供给 | 1（+），9（-） |
未使用 | 2,3,4 |
参数 | 探测器型号 | ||||
PCI-4TE-9 | PCI-4TE-10.6 | PCI-4TE-12 | PCI-4TE-13 | PCI-4TE-14 | |
有源元件材料 | 外延MCT异质结构 | ||||
峰值波长（μm） | 9.0 | 10.6 | 12.0 | 13.0 | 14.0 |
相对响应强度D* (λpeak,20kHz),cm·Hz1/2/W | ≥1.25×1010 | ≥4.0×109 | ≥3.0×109 | ≥2.0×109 | ≥5.0×108 |
相对响应强度D* (λopt,20kHz),cm·Hz1/2/W | ≥1.0×1010 | ≥3.0×109 | ≥2.0×109 | ≥1.0×109 | ≥3.0×108 |
电流响应度-活性面积长度乘积Ri(λopt)·L,A·mm/W | ≥0.9 | ≥0.2 | ≥0.09 | ≥0.05 | ≥0.03 |
时间常数T，ns | ≤80 | ≤30 | ≤7 | ≤6 | ≤5 |
1/f噪声角频率fc,Hz | ≤10k | ≤20k | |||
偏置电压-光学区域长度比Vb/LO,V/mm | ≤0.3 | ≤0.24 | ≤0.18 | ||
电阻R,Ω | ≤500 | ≤400 | ≤300 | ||
工作温度Tdet,K | ～195 | ||||
感光面尺寸Ao,mm×mm | 0.5×0.5,1×1,2×2 | ||||
封装 | TO8,TO66 | ||||
接收角ϕ | ～36° | ||||
窗口 | wZnSeAR | ||||

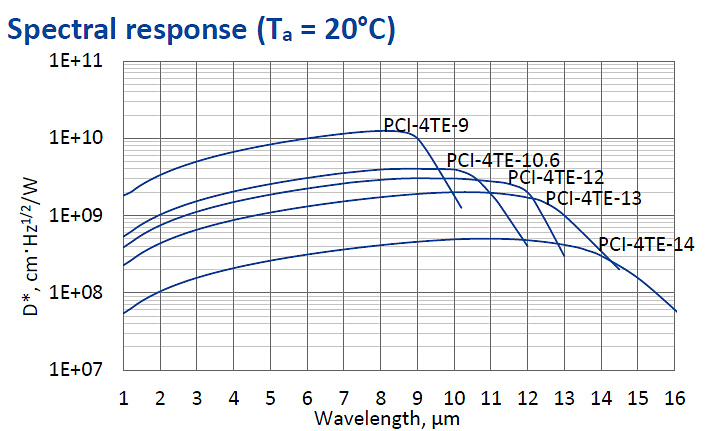

20℃探测器的光谱响应曲线
两级TE冷却参数表
参量 | 数值 |
Tdet,K | ～195 |
Vmax,V | 8.3 |
Imax,A | 0.4 |
Qmax,W | 0.28 |

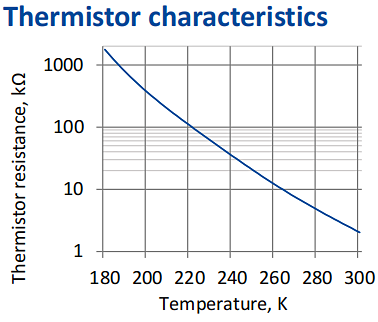

热敏电阻特性曲线

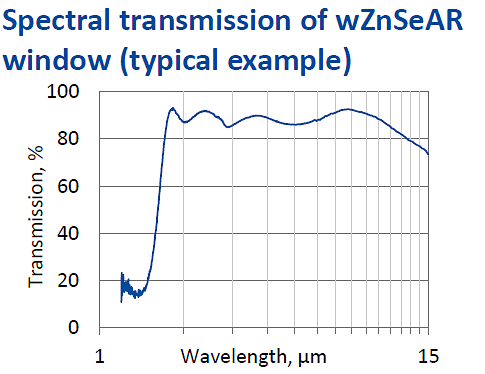

窗口镜抗反射涂层透过率曲线
