PC-4TE系列是基于复杂的MCT异质结构的四级热电冷却红外光电导探测器，具有优秀的性能和稳定性。这些器件在λopt下工作性能佳。设备应该在优秀的偏置电压和电流读出模式下工作。由于1/f噪声，在低频时探测器性能降低，1/f噪声角频率随截止波长增大而增大。3°楔状硒化锌抗反射涂层(wZnSeAR)窗口，可以防止不必要的干扰效应
产品特点可探测的中红外波段范围1-16μm , 带有四级热电制冷，大幅度提高探测器的性能 , 可配有专用的前置放大器 ,带有抗反射涂层窗口镜
产品型号MCT-PC-4TE-9-1X1
应用领域中红外气体分析中红外激光探测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围 光敏面积
1-16μm 1x1mm
参数 | 探测器型号 | ||||
PC-4TE-9 | PC-4TE-10.6 | PC-4TE-12 | PC-4TE-13 | PC-4TE-14 | |
有源元件材料 | 外延MCT异质结构 | ||||
z佳波长（μm） | 9.0 | 10.6 | 12.0 | 13.0 | 14.0 |
相对响应强度D* (λpeak,20kHz),cm·Hz1/2/W | ≥2.5×109 | ≥5×108 | ≥4.0×108 | ≥2×108 | ≥1×108 |
相对响应强度D* (λopt,20kHz),cm·Hz1/2/W | ≥2.0×109 | ≥3.5×108 | ≥2×108 | ≥1×108 | ≥6×107 |
电流响应度-活性面积长度乘积Ri(λopt)·L,A·mm/W | ≥0.1 | ≥0.03 | ≥0.015 | ≥0.01 | ≥0.007 |
时间常数T，ns | ≤80 | ≤30 | ≤7 | ≤6 | ≤5 |
1/f噪声角频率fc,Hz | ≤10k | ≤20k | |||
偏置电压-有功面积长度比Vb/L,V/mm | ≤3.8 | ≤3.0 | ≤2.5 | ||
电阻R,Ω | ≤500 | ≤400 | ≤300 | ||
工作温度Tdet,K | ～195 | ||||
感光面尺寸A,mm×mm | 0.05×0.05，0.1×0.1，0.25×0.25，0.5×0.5,1×1,2×2 | ||||
包装 | TO8,TO66 | ||||
接收角 | ～70° | ||||
窗口 | wZnSeAR | ||||

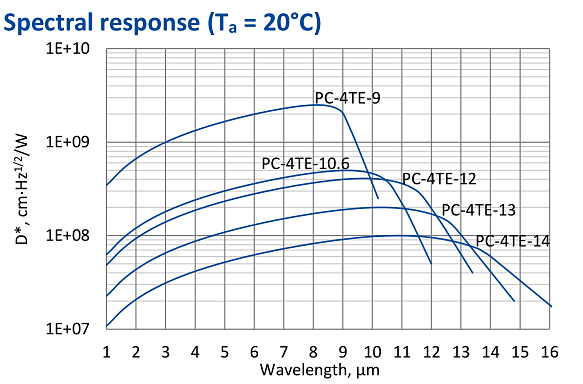

20℃探测器的光谱响应曲线

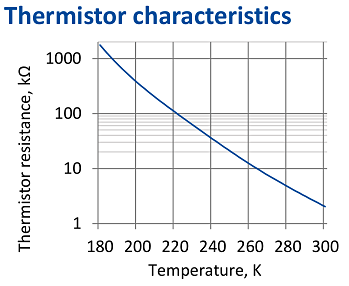

热敏电阻特性曲线
参量 | 数值 |
Tdet,K | ～195 |
Vmax,V | 8.3 |
ImaxA | 0.4 |
Qmax,W | 0.28 |
热敏电阻特性曲线
硒化锌窗口镜的光谱透过率曲线

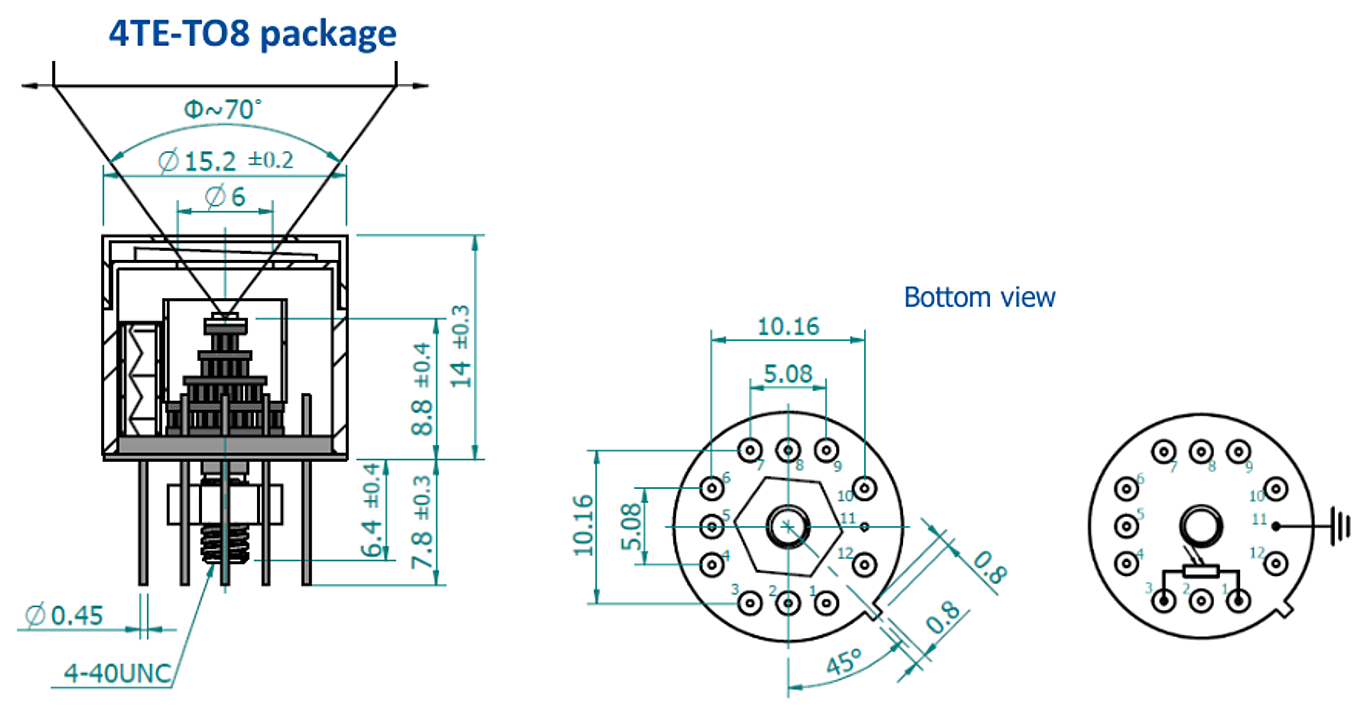

TO8封装外形及尺寸
4TE-TO8引脚定义
功能 | PIN号 |
探测器 | 1,3 |
热敏电阻 | 7,9 |
TE冷却器供应 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4,5,6,10,12 |

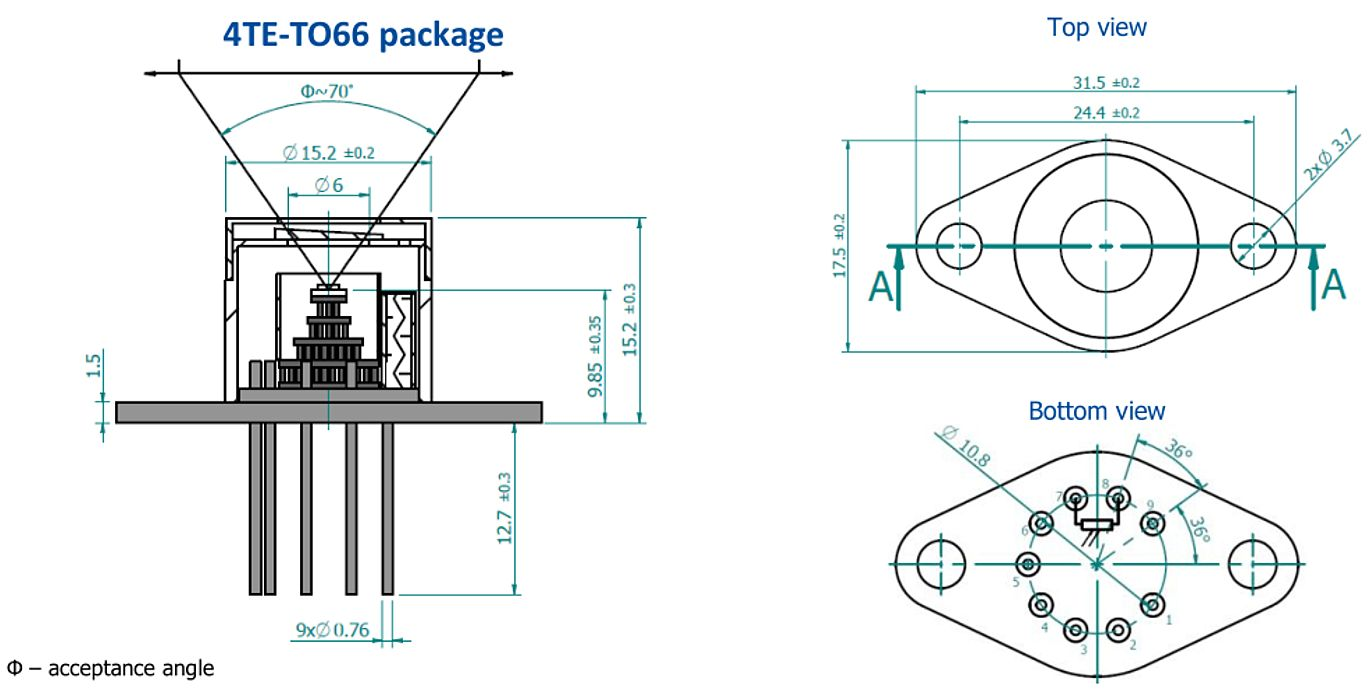

4TE-TO66封装外形及尺寸
4TE-TO66引脚定义
功能 | 引脚编号 |
探测器 | 7,8 |
热敏电阻 | 5,6 |
TE致冷供给 | 1（+），9（-） |
未使用 | 2,3,4 |
