PC-3TE系列是基于复杂的MCT异质结构的三级热电冷却红外光电导探测器，具有优秀的性能和稳定性。器件在λopt时达到它本身能达到的的z佳性能。设备应该在优秀的偏置电压和电流读出模式下工作。由于1/f噪声，在低频时性能降低。1/f噪声角频率随截止波长增大而增大。3°楔状硒化锌抗反射涂层(wZnSeAR)窗口，防止不必要的干扰效应。
产品特点 可探测1-15μm中红外波段范围 ，提供三级热电致冷，提高探测器灵敏度 ，提供专用前置放大器 ， 带有抗反射涂层窗口镜
产品型号MCT-PC-3TE-9-1X1
应用领域中红外气体分析中红外激光探测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围 光敏面积
1-15μm 1x1mm
参数 | 探测器型号 | |||
PC-3TE-9 | PC-3TE-10.6 | PC-3TE-12 | PC-3TE-13 | |
有源元件材料 | 外延MCT异质结构 | |||
z佳波长（μm） | 9.0 | 10.6 | 12.0 | 13.0 |
相对响应强度D* (λpeak,20kHz),cm·Hz1/2/W | ≥1.5×109 | ≥4.5×108 | ≥1.8×108 | ≥1.2×108 |
相对响应强度D* (λopt,20kHz),cm·Hz1/2/W | ≥1.0×109 | ≥2.5×108 | ≥9×107 | ≥6×107 |
电流响应度-活性面积长度乘积Ri(λopt)·L,A·mm/W | ≥0.075 | ≥0.02 | ≥0.01 | ≥0.007 |
时间常数T，ns | ≤60 | ≤20 | ≤5 | ≤4 |
1/f噪声角频率fc,Hz | ≤10k | ≤20k | ||
偏置电压-有功面积长度比Vb/L,V/mm | ≤2.0 | ≤1.5 | ||
电阻R,Ω | ≤400 | ≤300 | ||
工作温度Tdet,K | ～210 | |||
感光面尺寸A,mm×mm | 0.05×0.05，0.1×0.1，0.25×0.25，0.5×0.5,1×1,2×2 | |||
包装 | TO8,TO66 | |||
接收角 | ～70° | |||
窗口 | wZnSeAR | |||

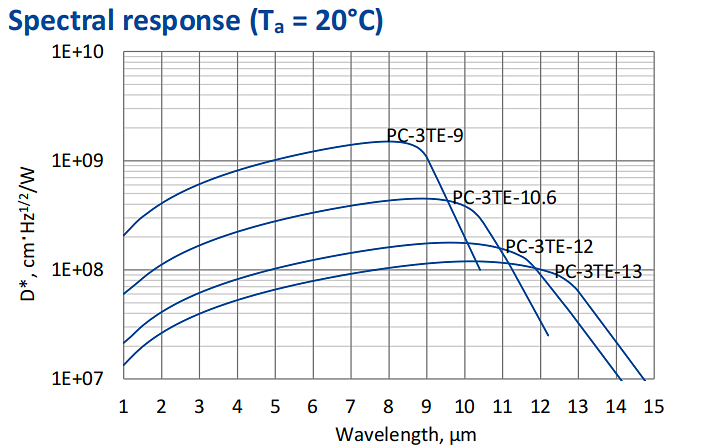

20℃探测器的光谱响应曲线
三级热电制冷参数
参量 | 数值 |
Tdet,K | ～210 |
Vmax,V | 3.6 |
Imax,A | 0.45 |
Qmax,W | 0.27 |

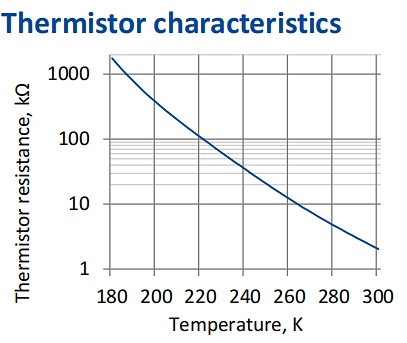

热敏电阻特性曲线

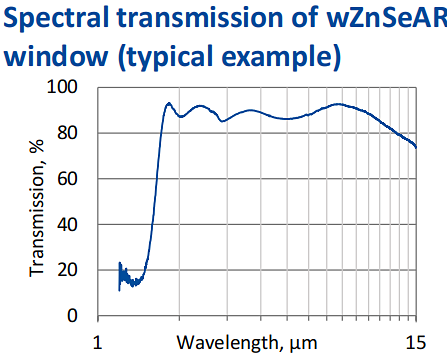

窗口镜的光谱透过率曲线

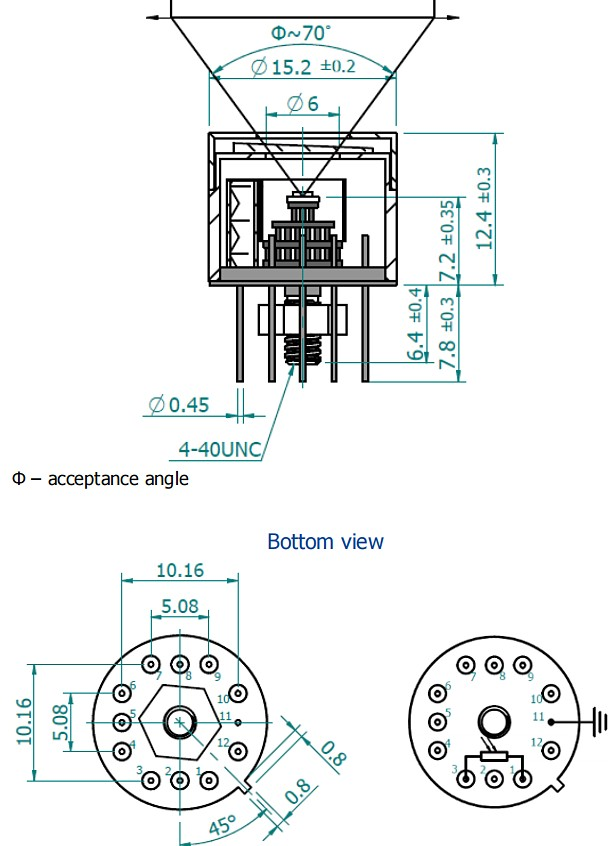

3TE-TO8封装尺寸图及引脚定义
3TE-TO8引脚定义
功能 | PIN号 |
探测器 | 1,3 |
热敏电阻 | 7,9 |
TE冷却器供应 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4,5,6,10,12 |

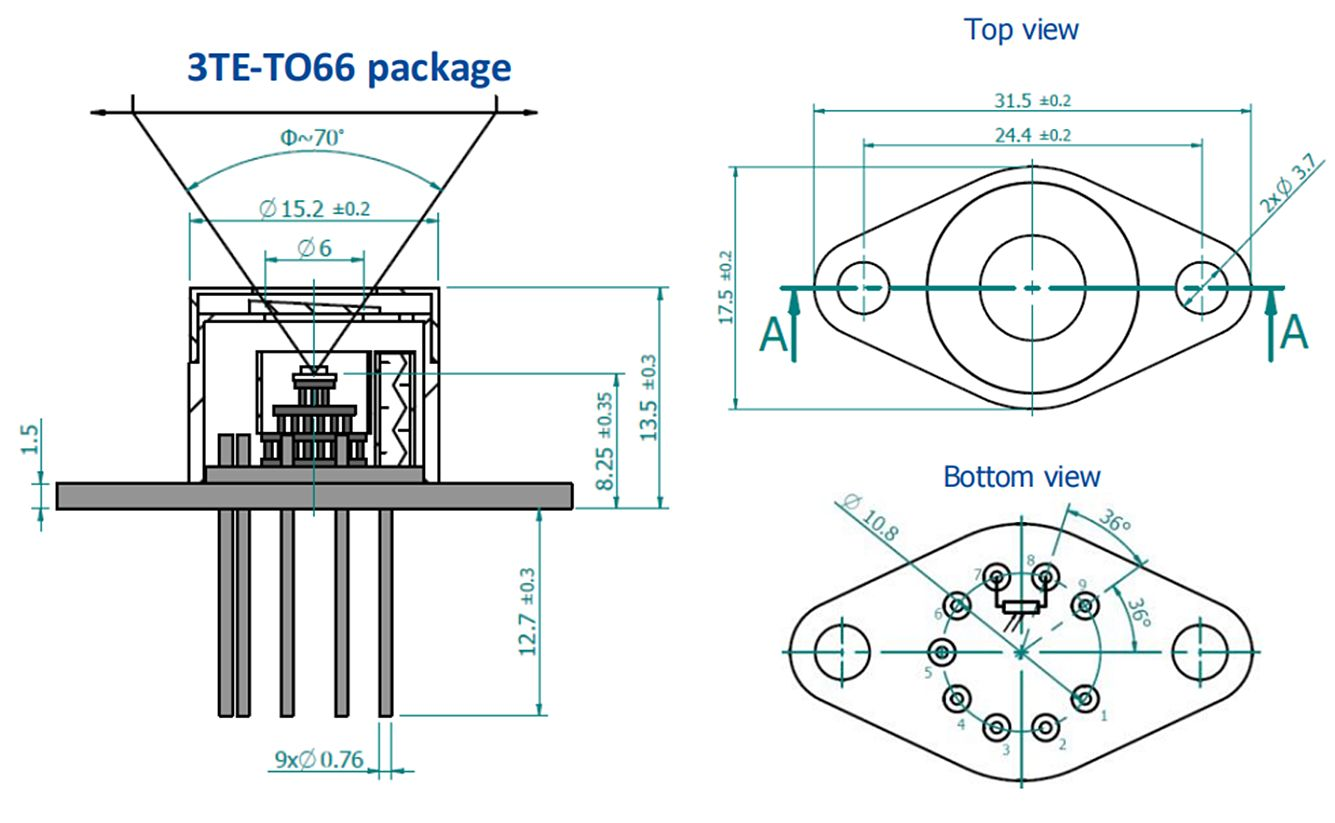

3TE-TO66封装尺寸图
3TE-TO66引脚定义
功能 | 引脚编号 |
探测器 | 7,8 |
热敏电阻 | 5,6 |
TE致冷供给 | 1（+），9（-） |
未使用 | 2,3,4 |
