PC-2TE系列是基于复杂的MCT异质结构的两级热电冷却红外光电导探测器，具有优秀的性能和稳定性。器件在λopt时达到它本身能达到的的z佳性能。设备应该在优秀的偏置电压和电流读出模式下工作。由于1/f噪声在低频时探测器的性能降低，1/f噪声角频率随截止波长增大而增大。3°楔状蓝宝石(wAl2O3)或硒化锌抗反射涂层(wZnSeAR)窗口可防止不必要的干扰影响。
产品特点 可探测的中红外光波波段范围1-14μm ，带有两级热电冷却，有效提高探测器的性能 ，带楔状蓝宝石(wAl2O3)或硒化锌抗抗反射涂层窗口镜 ， 提供TO8和TO66两种封装形式
产品型号MCT-PC-2TE-6-1X1
应用领域中红外气体分析中红外激光探测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围 光敏面积
1-14μm 1x1mm
参数 | 探测器型号 | |||||
PC-2TE-5 | PC-2TE-6 | PC-2TE-9 | PC-2TE-10.6 | PC-2TE-12 | PC-2TE-13 | |
有源元件材料 | 外延MCT异质结构 | |||||
z佳波长（μm） | 5.0 | 6.0 | 9.0 | 10.6 | 12.0 | 13.0 |
相对响应强度D* (λpeak,20kHz),cm·Hz1/2/W | ≥2.0×1010 | ≥6.0×109 | ≥9.0×108 | ≥4.0×108 | ≥1.0×108 | ≥4.0×107 |
相对响应强度D* (λopt,20kHz),cm·Hz1/2/W | ≥1.0×1010 | ≥3.0×109 | ≥4.5×108 | ≥1.4×108 | ≥4.5×107 | ≥2.3×107 |
电流响应度-活性面积长度乘积Ri(λopt)·L,A·mm/W | ≥0.5 | ≥0.18 | ≥0.025 | ≥0.01 | ≥0.005 | ≥0.002 |
时间常数T，ns | ≤20000 | ≤4000 | ≤40 | ≤10 | ≤3 | ≤2 |
1/f噪声角频率fc,Hz | ≤10k | ≤20k | ||||
偏置电压-有功面积长度比Vb/L,V/mm | ≤2.0 | ≤3.2 | ≤2.0 | ≤2.25 | ≤1.5 | ≤1.8 |
电阻R, | ≤1200 | ≤800 | ≤400 | ≤300 | ≤200 | ≤150 |
感光面尺寸A,mm×mm | 0.05×0.05，0.1×0.1，0.25×0.25，0.5×0.5,1×1,2×2 | |||||
包装 | TO8,TO66 | |||||
接收角 | ～70° | |||||
窗口 | wAl2O3 | wZnSeAR | ||||
20℃探测器的光谱响应曲线
两级热电制冷参数
参量 | 数值 |
Tdet,K | ～230 |
Vmax,V | 1.3 |
Imax,A | 1.2 |
Qmax,W | 0.36 |

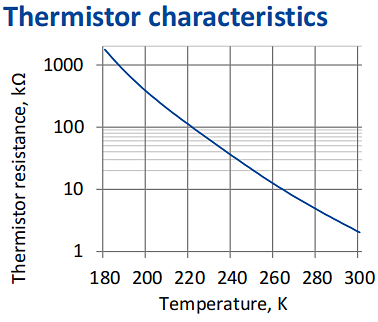

热敏电阻特性曲线

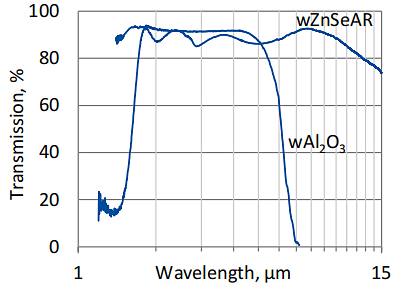

蓝宝石和硒化锌窗口镜的光谱透过率曲线

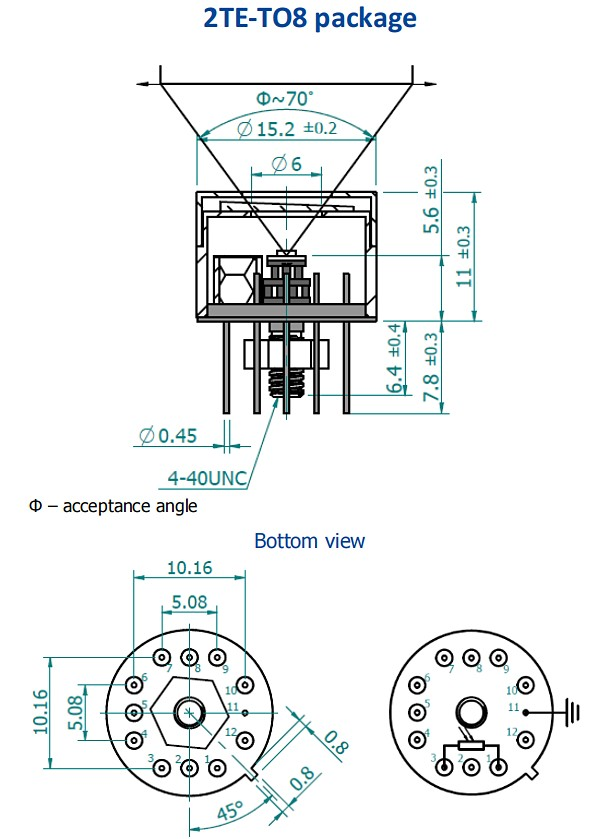

2TE-TO8封装尺寸图
2TE-TO8引脚定义
功能 | PIN号 |
探测器 | 1,3 |
热敏电阻 | 7,9 |
TE冷却器供应 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4,5,6,10,12 |

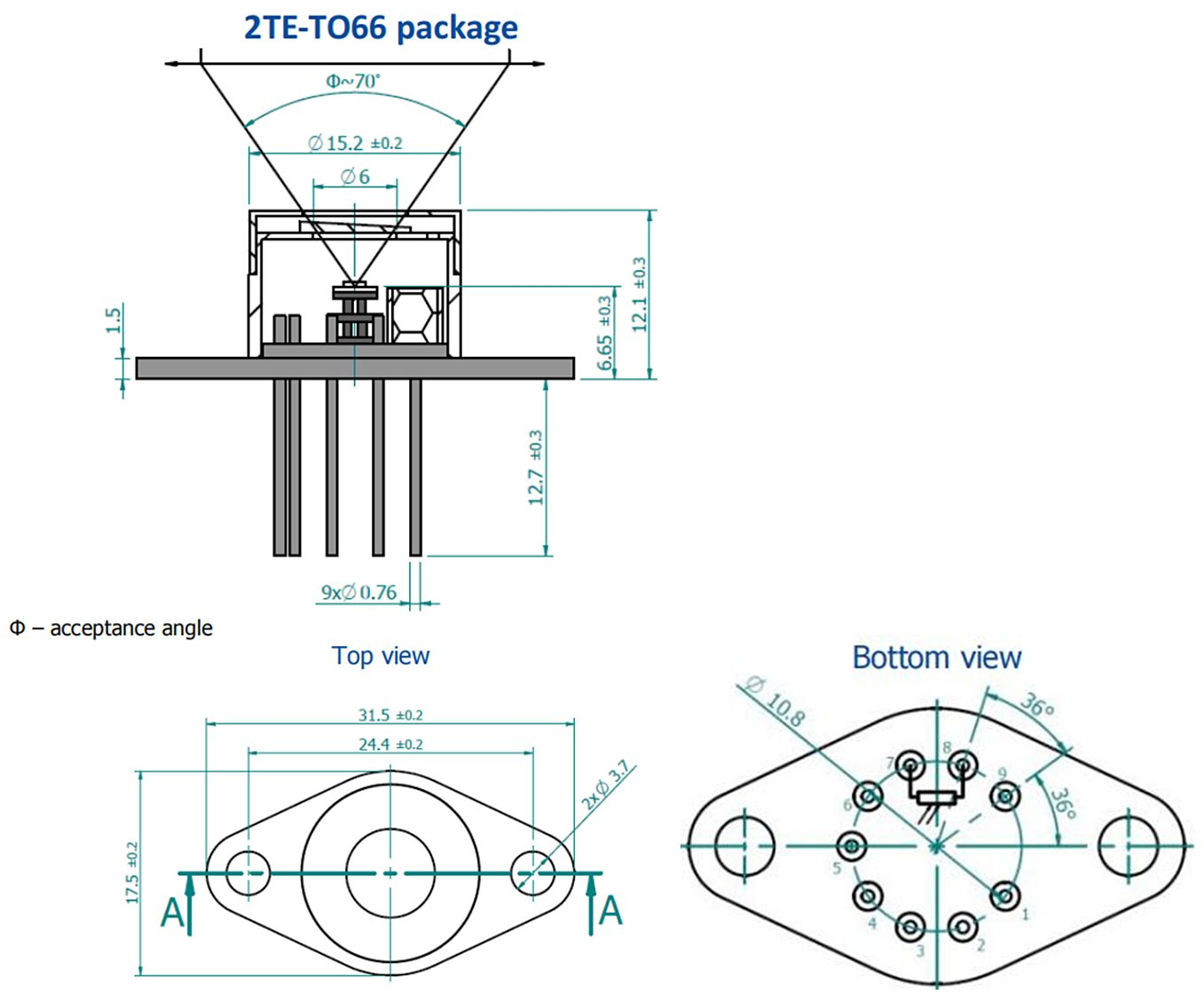

2TE-TO66封装尺寸图
2TE-TO66引脚定义
功能 | 引脚编号 |
探测器 | 7,8 |
热敏电阻 | 5,6 |
TE致冷供给 | 1（+），9（-） |
未使用 | 2,3,4 |
