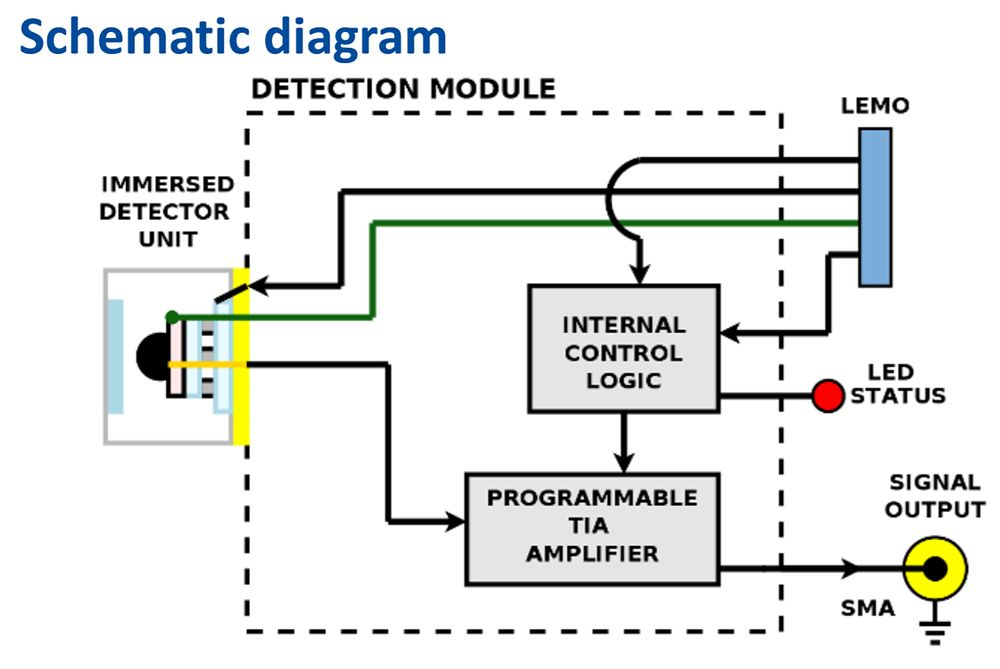

LabM-I-10.6是一款实验室红外检测模块。它是基于MCT异质结构的光浸没光伏探测器，集成了跨阻、可编程前置放大器。3 °楔形硒化锌增透涂层窗户防止不必要的干扰效果。为了正确的操作,可编程智能VIGO热电冷却器控制器PTCC-01(单独出售)和智能管理软件(免费软件)是必需的。LabM-I-10.6模块配有PTCC-01和Smart Manager，是各种MWIR应用中原理样机和研发阶段的优秀解决方案。该集合为系统设计人员的不同需求提供了灵活的方法。
产品特点非常高的性能和可靠性，对红外辐射偏振敏感，与光学配件兼容，多功能性和灵活性
产品型号MCT-LabM-I-10.6-1×1
应用领域气体检测监测和分析CO2激光（10.6µm）测量激光功率监控激光束轮廓和定位激光校准半导体制造血糖监测牙科
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围 最佳波长
2-12μm 10.6μm
Ta=20℃，默认模块设置
参数 | 典型值 |
光学参数 | |
起始波长λcut-on（10%),μm | ≤2 |
峰值波长λpeak（μm） | 9.5±0.5 |
z佳波长λopt（μm） | 10.6 |
截止波长λcut-off（10%），μm | ≥12 |
探测效率 D*(λpeak), cm·Hz1/2/W | ≥7.2×108 |
探测效率 D*(λopt), cm·Hz1/2/W | ≥6×108 |
输出噪声密度Vn (10MHz), nV/Hz1/2 | ≤400 |
电学参数 | |
电压响应度 Rv(λpeak), V/W | ≥2.4×103 |
电压响应度 Rv(λopt), V/W | ≥2×103 |
低截止频率flo, Hz | DC |
高截止频率fhi, Hz | ≥100M（可调） |
输出阻抗Rout,Ω | 50 |
输出电压范围Vout,V | ±1(RL = 50Ω*)) |
输出偏置电压Voff, mV | max±20 |
其它参数 | |
有源元件材料 | 外延HgCdTe异质结构 |
感光区域A,mm×mm | 1×1 |
窗口 | 楔形硒化锌AR涂层(wZnSeAR) |
接收角 | ~36° |
环境工作温度Ta,℃ | 10~30 |
环境工作温度Ta,℃ | 10~30 |
信号输出端口 | SMA |
电源和TEC控制端口 | LEMO (female) ECG.0B.309.CLN |
安装孔 | M4 |
备注：*) RL – 负载电阻

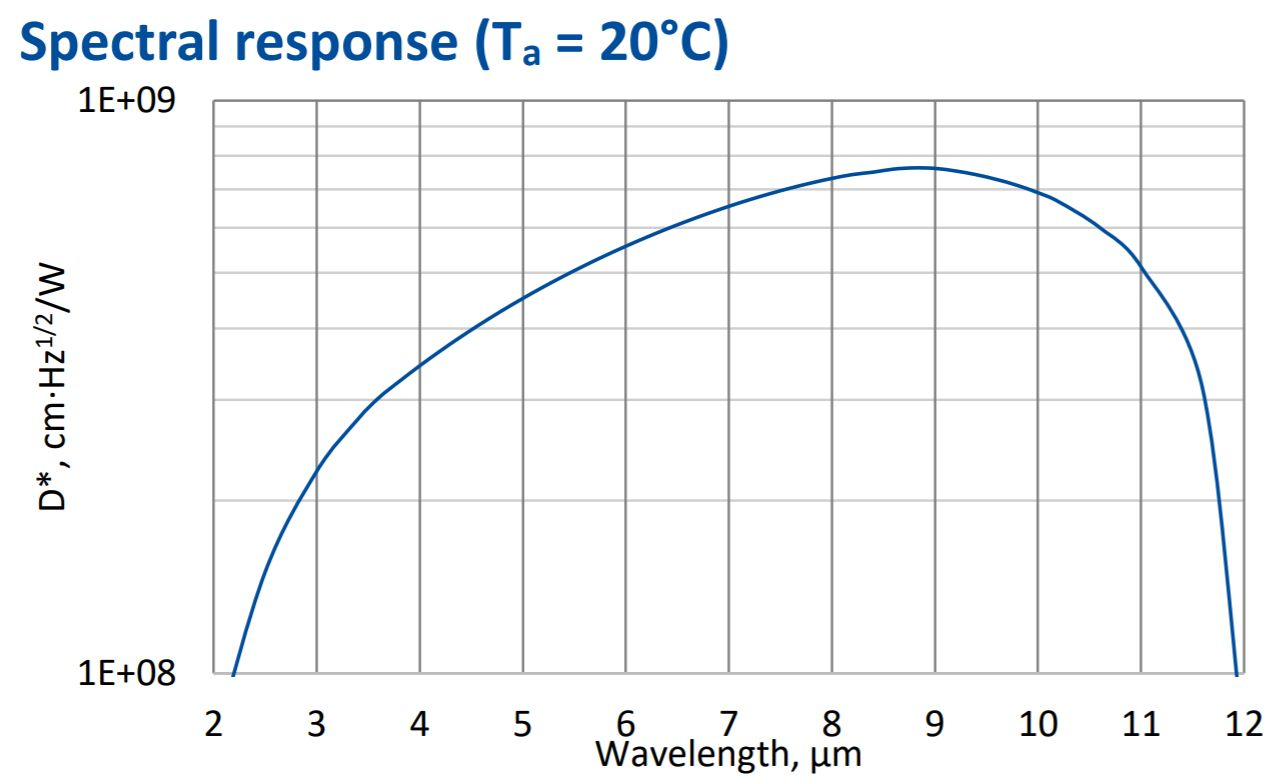

探测器光谱响应特性曲线

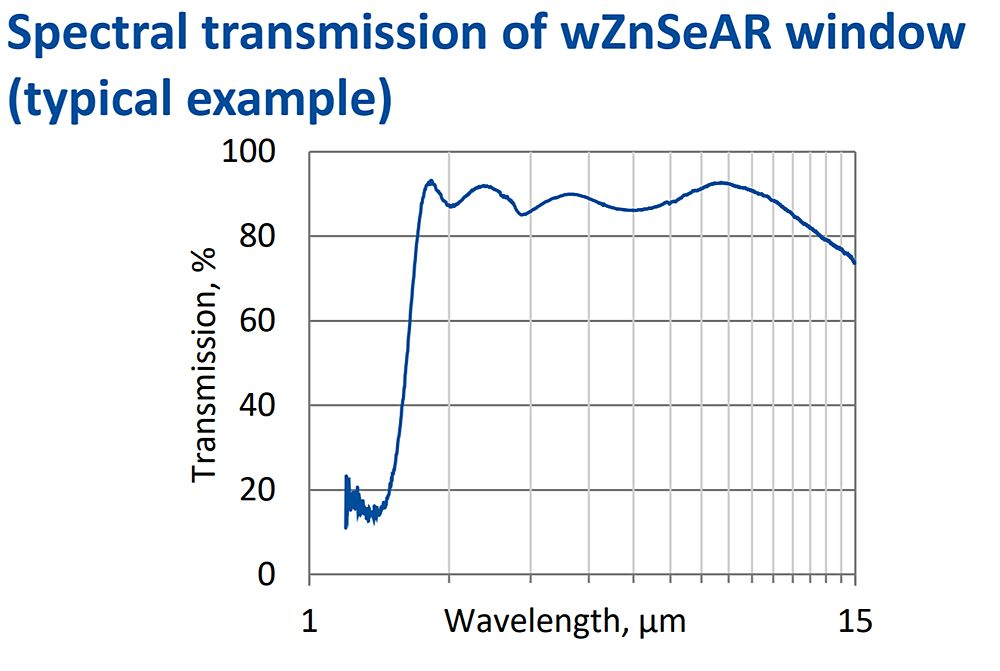

窗口镜的光谱传输特性曲线

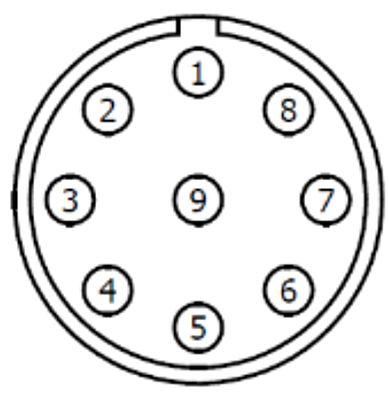

电源和TEC控制插座（LEMO (female) ECG.0B.309.CLN）
功能 | 标签 | 引脚号 |
风扇和可编程前置放大器内部逻辑辅助电源 | FAN+ | 1 |
热敏电阻输出(2) | TH2 | 2 |
TEC电源输入(-) | TEC- | 3 |
电源输入（-） | –Vsup | 4 |
接地 | GND | 5 |
电源输入（+） | +Vsup | 6 |
TEC电源输入（+） | TEC+ | 7 |
热敏电阻输出（1） | TH1 | 8 |
Biderictional数据销 | DATA | 9 |
1、附件：SMA-BNC, LEMO-DB9电缆
2、专用配件：
● PTCC-01-BAS TEC 控制器 + USB: TypeA-MicroB电缆+ AC 适配器
● PTCC-01-ADV TEC 控制器 + USB: TypeA-MicroB电缆+ AC 适配器
● PTCC-01-OEM TEC 控制器 + USB: TypeA-MicroB,KK2-POWER电缆
● OTA光螺纹适配器
● DRB-2底座安装系统
3、用户可配置的参数:
● 输出偏置电压
● 增益(40分贝范围内)
● 带宽(1.5 MHz/15 MHz/200 MHz)
● 耦合AC/DC
● 检测器参数(温度，反向偏置等)
2.0–12.0µm DC–100MHz碲镉汞可编程实验室红外检测模块 发货清单
编号 | 名称 | 型号 | 数量 |
1 | 2.0–12.0µm DC–100MHz碲镉汞可编程实验室红外检测模块 | LabM-I-10.6 | 1 |
2 | TEC控制器 | PTCC-01-BAS | 1 |
3 | SMA-BNC线（信号输出） | SMA-BNC | 1 |
4 | lemo-db9电缆（连接探测器和TEC控制器） | LEMO-DB9 | 1 |
5 | USB 线（连接PC） | TypeA-MicroB | 1 |
6 | 智能控制软件 | 1 | |
7 | AC电源适配器 | 1 |
