MCT-10-4TE放大探测器是一种热电冷却光电导HgCdTe(碲镉汞，MCT)探测器。这种材料对2.0到12 μm的中红外光谱波段光波敏感。半导体制冷片(TEC)采用一个热敏电阻反馈电路对探测器元件的温度控制在-30 °C，从而将热变化对输出信号的影响Min. 化。为了获得z佳效果，我们推荐将输出电缆(不附带)与一个50欧姆的终端连接。由于探测器是AC偶合的，因此它需要一个脉冲或斩波输入信号。 交流耦合探测器不会看到未斩波的直流信号，因为它们对只对强度变化而不是强度的jue对值敏感
产品特点 可探测的中红外光波波段为2-10μm ，低通滤波器带宽高达160 kHz ，高频截止频率：10MHz ，内置半导体制冷片提高灵敏度 ，1 mm×1 mm的热电冷却探测元件 ， SM1(1.035英寸-40)内螺纹 ， 附带符合当地区域使用的电源适配器
产品型号MCT-PCI-9-4TE-1X1-SIP-TO8
应用领域中红外气体分析中红外激光探测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
峰值波长 工作波长
7.6μm 2-10μm
项目 | 数值 |
光电探测器 | MCT探测器 |
光敏面大小 | 1×1mm |
光学窗口 | WZNSE AR |
响应波长范围 | 2.0 - 10μm |
峰值波长 | 7.6um |
相对响应强度 | 0.26A/W@10.6um |
方向性 | ±10º |
NEP | 6*10-15 W/Hz1/2 |
工作带宽 | DC-10MHZ |
电压噪声密度(0.02 MHz) | 3.7nv/Hz1/2 |
响应度Detectivity±20%（9um） | 1.0E+10cmHz1/2/W |
Responsivity±20% (λ=9 μm) | 379.0V/W |
输出阻抗 | 450KΩ |
尺寸 | 27×49.4×25 |
Max. 输出电压 | ±10V |
工作温度 | 10~50 ℃ |
Max. 压力差 | ±50kPa |

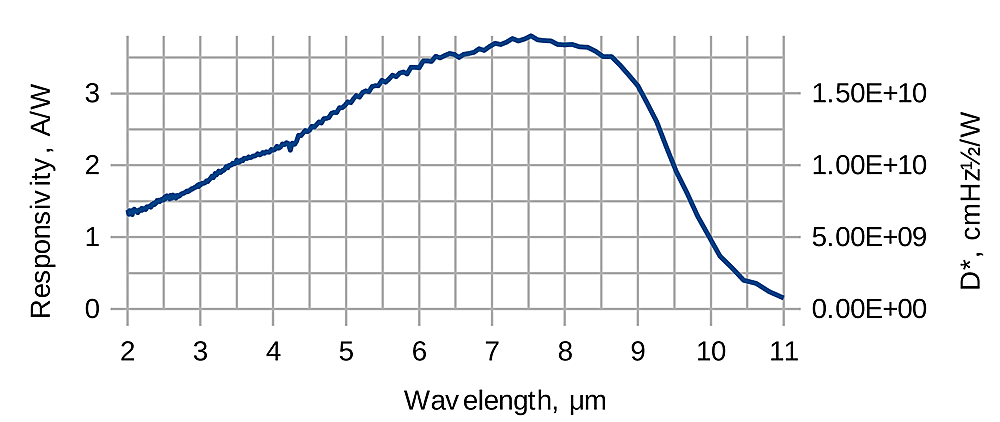

响应光谱

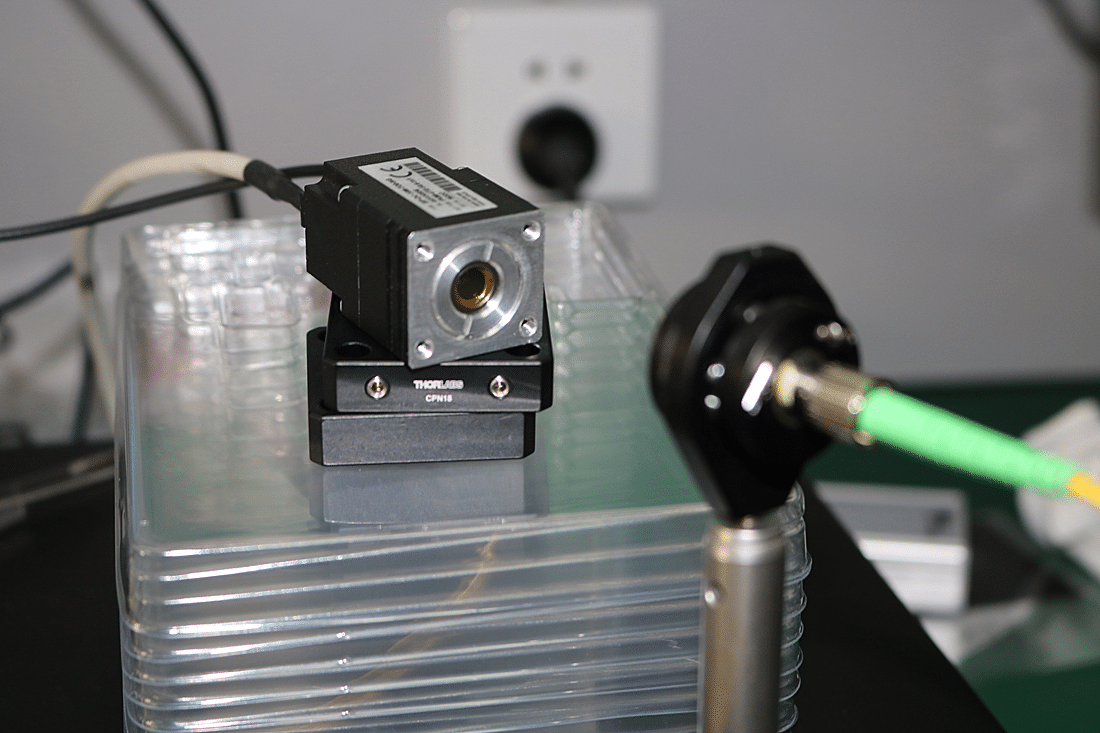

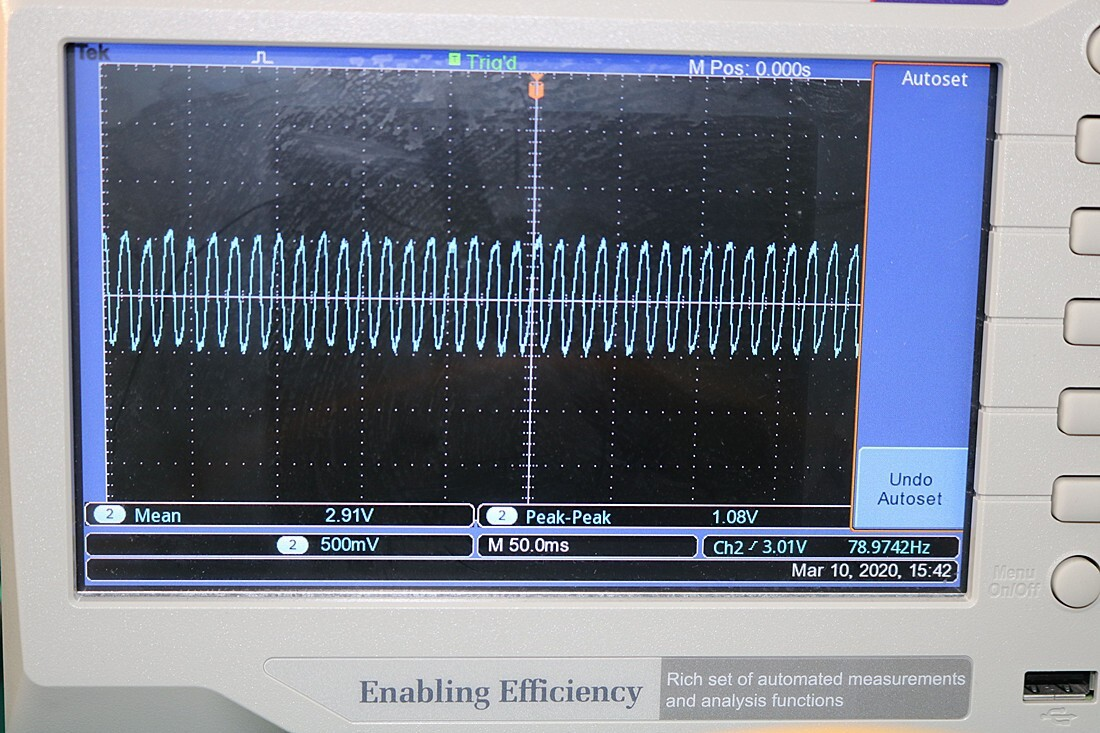

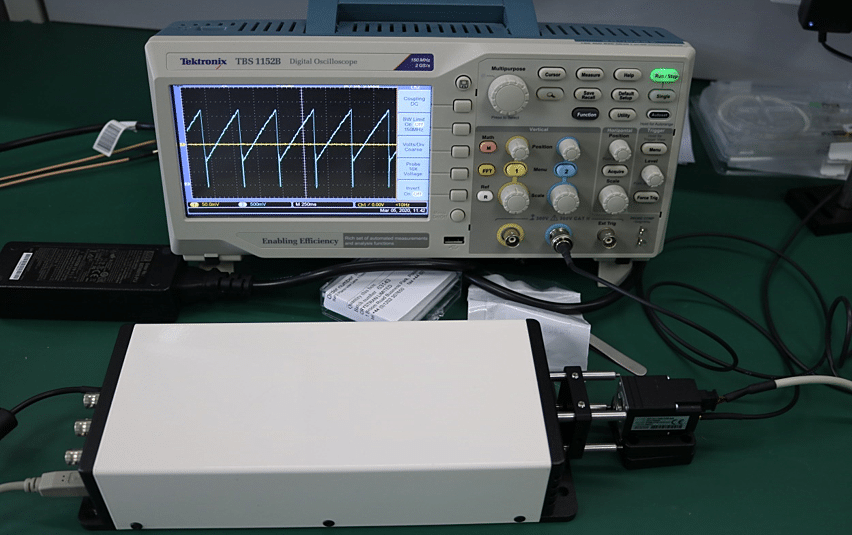

调制线性度测试（采用MCT-12-4TE 中红外MCT探测器测试）
