LabM-I-5是一种检测模块，其特征是基于HgCdTe异质结构（PVI-2TE-5-1×1-TO8-wAl2O3-36）的TE冷却、光学浸没光伏红外探测器，与可编程跨阻抗放大器（PIP系列）集成。
产品特点光谱范围：2.7至5.6µm， 频率带宽：DC至18 MHz（典型值）， 高性能和可靠性， 直流偏移补偿， 集成风扇， M4安装孔， VIGO PTCC-01 TEC控制器必备， 与光学配件兼容， 多功能且灵活
产品型号LabM-I-5
应用领域非接触式温度测量：铁路运输工业和实验室过程监测火焰和爆炸检测威胁预警系统寻热热特征检测牙科气体检测监测和分析：CH4C2H2CH2OHClNH3SO2C2H6COCO2NOx呼吸分析：C2H6CH2ONH3NOOCS气体泄漏检测燃烧过程控制无损材料检测研究和原型制作
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围 最佳波长
2.7-5.6μm 5μm
可编程参数
增益：在40 dB范围内
带宽：0.15MHz/1.5MHz/18MHz（典型值）
耦合：AC/DC
探测器温度
输出电压偏移
内置二极管参数
探测器模块型号 | LabM-I-5 |
内置二极管型号 | PVI-2TE-5-1x1-TO8-wAl2O3-36 |
探测器类型 | 光伏 |
光敏材料 | 外延HgCdTe异质结构 |
光敏面大小 | 1 mm × 1 mm |
光学浸没窗口 | 超半球 |
制冷 | 2TE (Tchip≅230K) |
温度传感器 | 热敏电阻 |
接收角度 | ~36° |
窗口 | wAl2O3（3度楔形蓝宝石） |
放大器型号 | PIP |
放大器类型 | 可编程，跨阻抗 |
信号输出接口 | SMA |
电源，制冷，热敏电阻和风扇 | LEMO ECG.0B.309.CLN (female) |
包含配件：
1根SMA-BNC电缆
1根LEMO-DB9或LEMO-DUBOX2x5电缆
专用配件：
PTCC-01 TEC控制器系列：必备
智能管理器软件：免费软件
OTA光纤螺纹适配器
DRB-2底座安装系统
参数
产品参数 | 测试条件 | 参数值 | 单位 | ||
Min. 值 | 典型值 | Max. 值 | |||
芯片温度，Tchip | - | 230 | - | K | |
起始波长,λcut-on (10%) | At 10% of the peak responsivity | - | 2.7 | - | um |
峰值波长 λpeak | - | 4.4±0.2 | - | um | |
特定波长λspec | - | 5.0 | - | um | |
截止波长 λcut-off (10%) | At 10% of the peak responsivity | - | 5.6 | - | um |
响应度D* | At λ = λpeak, f = 1 MHz | - | 2.8×1010 | - | cm×Hz1/2/W |
At λ = λspec, f = 1 MHz | 1.0×1010 | 1.6×1010 | - | ||
输出电压噪声强度vn | At f = 1 MHz | - | - | 500 | nV/Hz1/2 |
电压响应度Rv | At λ = λpeak | - | 7.9×104 | - | V/W |
At λ = λspec | 3.0×104 | 4.6×104 | - | ||
低截止频率flo-DC | DC coupling selected | - | 0 | - | Hz |
低截止频率 flo-AC | AC coupling selected | - | 10 | - | Hz |
高截止频率fhi-H | High bandwidth selected | 12 | 18 | - | MHz |
高截止频率 fhi-M | Mid bandwidth selected | - | 1.5 | - | MHz |
高截止频率 fhi-L | Low bandwidth selected | - | 0.15 | - | MHz |
输出阻抗Rout | - | 50 | - | Ω | |
输出电压摆动Vout | - | - | ±1 | V | |
输出电压偏移 Voff | - | - | ±20 | mV | |
电源电压 +Vsup | - | +9 | - | V | |
电源电压 -Vsup | - | -9 | - | V | |
电源电流 +Isup | - | - | +100 | mA | |
电源电流 -Isup | - | - | -100 | mA | |
风扇功耗Pfan | - | - | 900 | mW | |
TEC电压VTEC | - | - | 1.0 | V | |
TEC电流ITEC | - | - | 1.2 | A | |
重量 | - | 180 | - | g | |

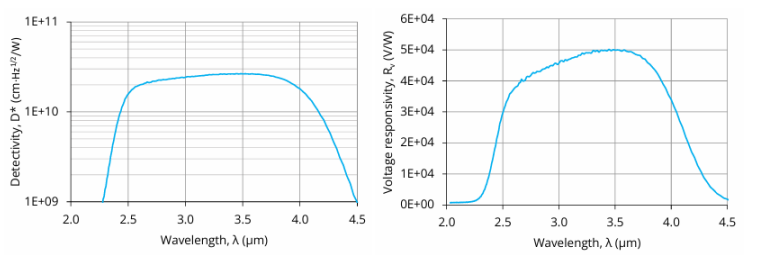

光谱响应曲线 (Typ., Tamb = 293 K, Tchip = 230 K)
参数 | 测试条件 | 参数值 | 单位 |
环境工作温度，Tamb | 10~30 | ℃ | |
存储温度Tstg | -20~50 | ℃ | |
湿度 | 非冷凝状态 | 10~90 | % |
Max. 入射光功率密度 | 连续波或者单脉冲宽度＞1us | 2.5 | W/cm2 |
单脉冲宽度＜1us | 10 | kW/cm2 |
超出jue对Max. 额定值的应力可能会对设备造成**性损坏。持续或反复暴露于jue对Max. 额定条件下可能会影响设备的质量和可靠性
