LabM-I-4是一种检测模块，其特征是基于HgCdTe异质结构（PVI-2TE-4-1×1-TO8-wAl2O3-36）的TE冷却、光学浸没光伏红外探测器，与可编程跨阻抗放大器（PIP系列）集成。
产品特点光谱范围：2.3至4.4µm， 频率带宽：直流至7.5 MHz（典型值）， 高性能和可靠性， 直流偏移补偿， 集成风扇， M4安装孔， VIGO PTCC-01 TEC控制器必备， 与光学配件兼容， 多功能且灵活
产品型号LabM-I-4
应用领域气体检测监测和分析：CH4C2H2CH2OHClNH3SO2C2H6CO2呼吸分析：C2H6CH2ONH3防爆废气脱硝排放控制（废气温室气体）非接触式温度测量（金属工业）研究和原型制作
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服

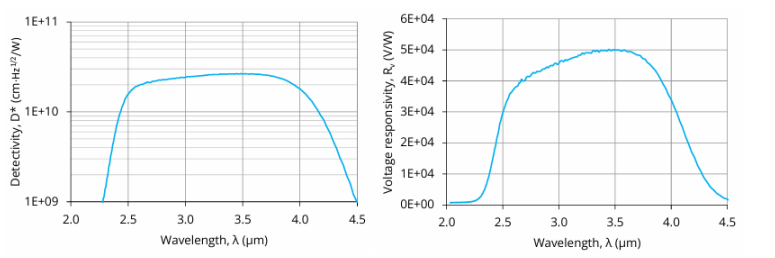

响应波长范围 最佳波长
2 3-4.4μm 4μm
可编程参数
· 增益：在40 dB范围内
· 带宽：0.15MHz/1.5MHz/7.5MHz（典型值）
· 耦合：AC/DC
· 探测器温度
· 输出电压偏移
内置二极管参数
探测器模块型号 | LabM-I-4 |
内置二极管型号 | PVI-2TE-4-1x1-TO8-wAl2O3-36 |
探测器类型 | 光伏 |
光敏材料 | 外延HgCdTe异质结构 |
光敏面大小 | 1 mm × 1 mm |
光学浸没窗口 | 超半球 |
制冷 | 2TE (Tchip≅230K) |
温度传感器 | 热敏电阻 |
接收角度 | ~36° |
窗口 | wAl2O3（3度楔形蓝宝石） |
放大器型号 | PIP |
放大器类型 | 可编程，跨阻抗 |
信号输出接口 | SMA |
电源，制冷，热敏电阻和风扇 | LEMO ECG.0B.309.CLN (female) |
包含配件：
1根SMA-BNC电缆
1根LEMO-DB9或LEMO-DUBOX2x5电缆
专用配件：
·PTCC-01 TEC控制器系列：必备
·智能管理器软件：免费软件
· OTA光纤螺纹适配器
· DRB-2底座安装系统
参数
规格（Tamb=293 K，Tchip=230 K，Rload=50Ω，除非另有说明；默认模块设置）
产品参数 | 测试条件 | 参数值 | 单位 | ||
Min. 值 | 典型值 | Max. 值 | |||
芯片温度，Tchip | - | 230 | - | K | |
jue对Max. 额定值
参数 | 测试条件 | 参数值 | 单位 |
环境工作温度，Tamb | 10~30 | ℃ | |
存储温度Tstg | -20~50 | ℃ | |
湿度 | 非冷凝状态 | 10~90 | % |
Max. 入射光功率密度 | 连续波或者单脉冲宽度＞1us | 2.5 | W/cm2 |
单脉冲宽度＜1us | 10 | kW/cm2 |
超出jue对Max. 额定值的应力可能会对设备造成**性损坏。持续或反复暴露于jue对Max. 额定条件下可能会影响设备的质量和可靠性
