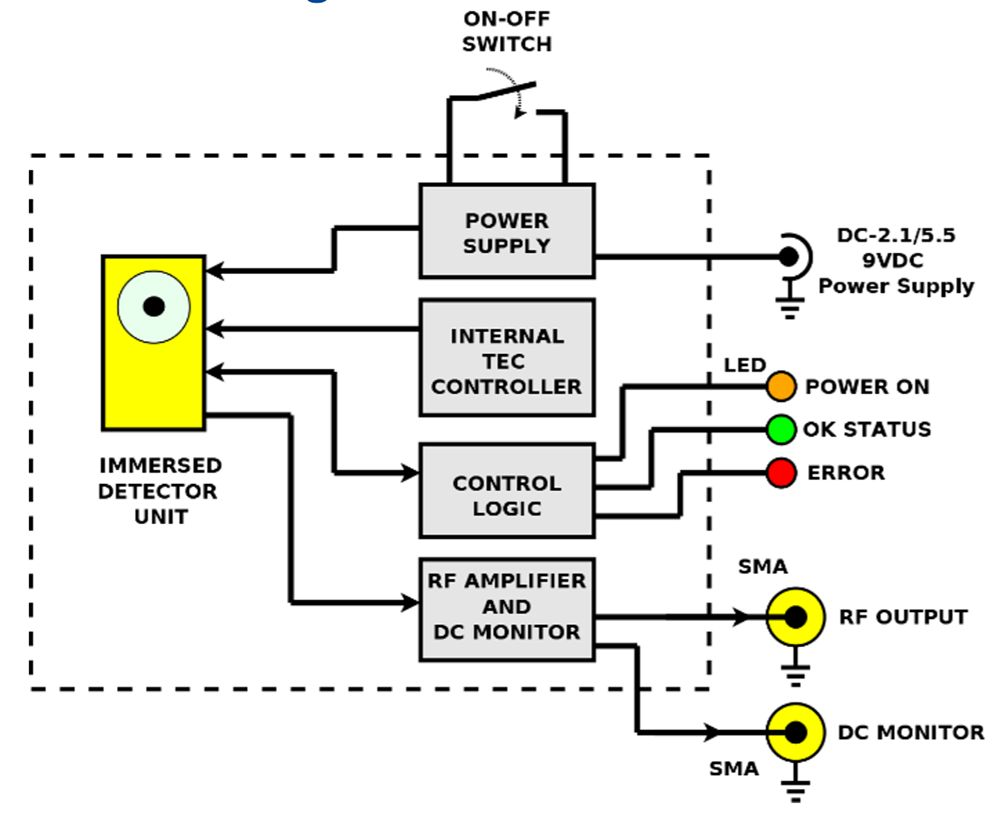

UHSM-10.6是超高速一体化红外检测模块。它是基于碲镉汞异质结构的热电冷却光伏探测器，在紧凑的外壳中集成了跨阻、交流耦合前置放大器、风扇和热电冷却器控制器。3 °楔形硒化锌增透涂层(wZnSeAR)窗可防止不必要的干扰效应。UHSM-10.6检测模块是一种非常方便和友好的设备，因此可以很容易地用于各种需要宽频带的LWIR应用。
产品特点气体检测、监测和分析， 超过1Ghz的宽带宽， 集成TEC控制器和风扇， 单电源， 直流监视器， 有效散热优化， 与光学配件兼容
产品型号MCT-UHSM-10.6-0.05×0.05
应用领域Dual-comb光谱学外差探测脉冲激光源特性激光雷达目标扫描仪时间分辨荧光光谱系统自由空间光通信
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围
3-12μm
参数 | 典型值 |
光学参数 | |
起始波长λcut-on（10%),μm | ≤3 |
峰值波长λpeak（μm） | 8±1 |
z佳波长λopt（μm） | 10.6 |
截止波长λcut-off（10%），μm | ≥12 |
探测效率 D*(λpeak), cm·Hz1/2/W | ≥4.5×108 |
探测效率 D*(λopt), cm·Hz1/2/W | ≥3×108 |
输出噪声密度Vn (100 MHz), nV/Hz1/2 | ≤70 |
电学参数 | |
电压响应度 Rv(λpeak), V/W | ≥4.5×103 |
电压响应度 Rv(λopt), V/W | ≥3×103 |
低截止频率flo, Hz | 300 |
高截止频率fhi, Hz | ≥1G |
输出电压范围Vout,V | ±1 |
1/f噪声角频率fc, Hz | ≤10M |
电源电压Vsup, V | +9 |
DC监控(approx. 0 V offset) | |
电压响应度 Rv(λpeak), V/W | ≥1.7×103 |
电压响应度 Rv(λopt), V/W | ≥1.1×103 |
低截止频率flo, Hz | DC |
高截止频率fhi, Hz | 260 |
其它参数 | |
有源元件材料 | 外延HgCdTe异质结构 |
感光区域A,mm×mm | 0.05×0.05 |
窗口 | 楔形硒化锌AR涂层(wZnSeAR) |
接收角 | ~80° |
环境工作温度Ta,℃ | 10~30 |
信号输出端口 | SMA |
DC监控端口 | SMA |
电源端口 | DC2.1/5.5 |
安装孔 | M4 |
风扇 | 有 |
备注：*) RL – 负载电阻

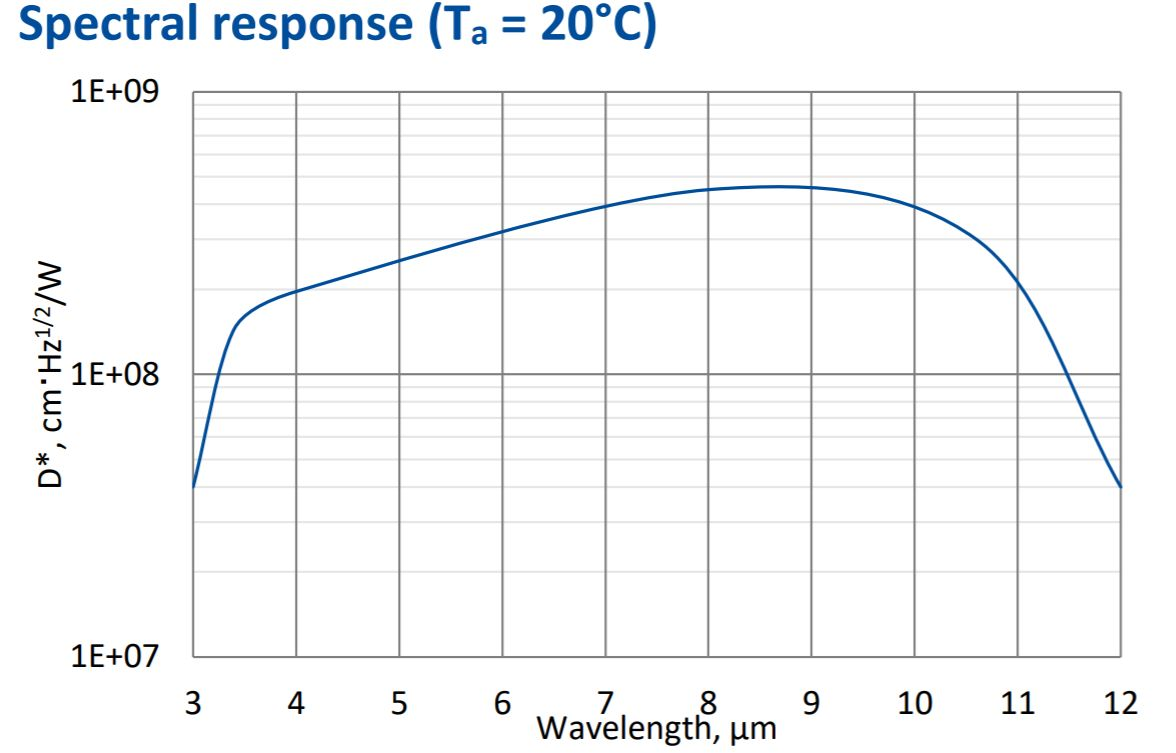

探测器光谱响应特性曲线

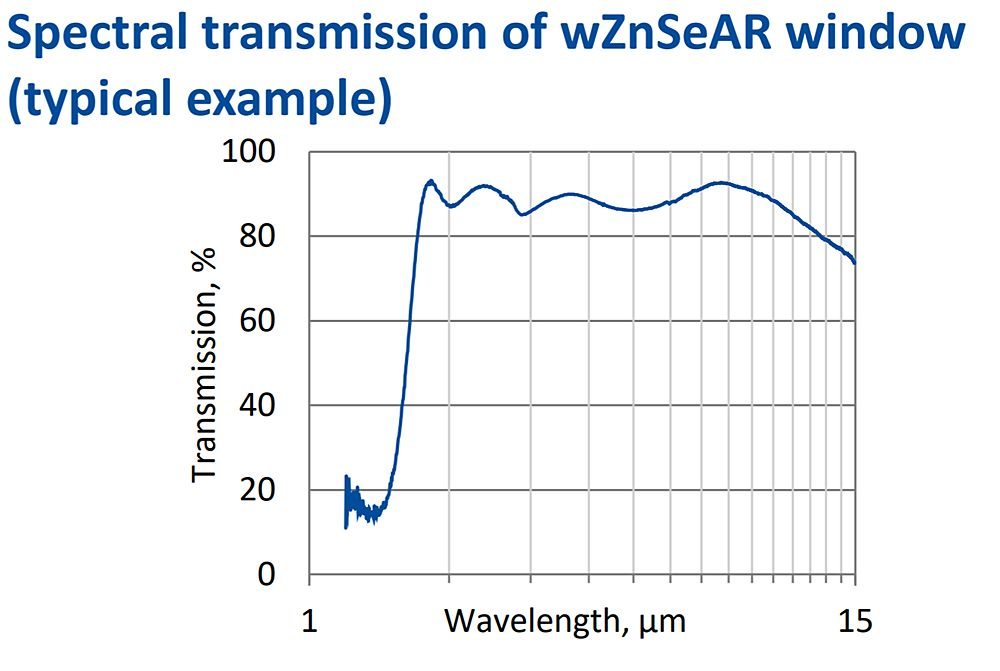

窗口镜的光谱传输特性曲线
