UM-10.6是一款通用的一体化红外检测模块。这是一款基于碲镉汞异质结构的热电冷却光伏探测器，在紧凑的外壳中集成了跨阻、直流耦合前置放大器、风扇和热电冷却控制器。3 °楔形硒化锌增透涂层窗口可以防止不必要的干扰。UM-10.6检测模块是非常方便和用户友好的设备，因此可以很容易地用于各种LWIR应用。
产品特点集成TEC控制器和风扇， 单电源， 直流监视器， 对红外辐射偏振敏感， 为有效散热而优化， 与光学配件兼容， 提供经济高效的OEM版本， 通用灵活
产品型号MCT-UM-10.6-1×1
应用领域气体检测监测和分析CO2激光（10.6µm）测量激光功率监控激光束轮廓和定位激光校准
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
带宽 响应波长范围
70 MHz 2-12μm
参数 | 典型值 |
光学参数 | |
起始波长λcut-on（10%),μm | ≤2 |
峰值波长λpeak（μm） | 9.3±2 |
z佳波长λopt（μm） | 10.6 |
截止波长λcut-off（10%），μm | ≥12 |
探测效率 D*(λpeak), cm·Hz1/2/W | ≥5×107 |
探测效率 D*(λopt), cm·Hz1/2/W | ≥4×107 |
输出噪声密度Vn (averaged over 1 MHz to fhi), nV/Hz1/2 | ≤380 |
电学参数 | |
电压响应度 Rv(λpeak), V/W | ≥6.5×104 |
电压响应度 Rv(λopt), V/W | ≥3.6×104 |
低截止频率flo, Hz | DC |
高截止频率fhi, Hz | ≥1M |
输出阻抗Rout,Ω | 50 |
输出电压范围Vout,V | ±2(RL = 1 MΩ*)) |
±1(RL = 50Ω*)) | |
输出偏置电压Voff, mV | max±20 |
电源电压Vsup, V | ﹢5 |
DC监控(approx. 0 V offset) | |
电压响应度 Rv(λpeak), V/W | ≥6.5×103 |
电压响应度 Rv(λopt), V/W | ≥3.6×103 |
低截止频率flo, Hz | DC |
高截止频率fhi, Hz | 150K |
其它参数 | |
有源元件材料 | 外延HgCdTe异质结构 |
感光区域A,mm×mm | 1×1 |
窗口 | 楔形硒化锌AR涂层(wZnSeAR) |
接收角 | ~36° |
环境工作温度Ta,℃ | 10~30 |
信号输出端口 | SMA |
DC监控端口 | SMA |
电源端口 | DC2.5/5.5 |
安装孔 | M4 |
风扇 | 有 |
备注：*) RL – 负载电阻

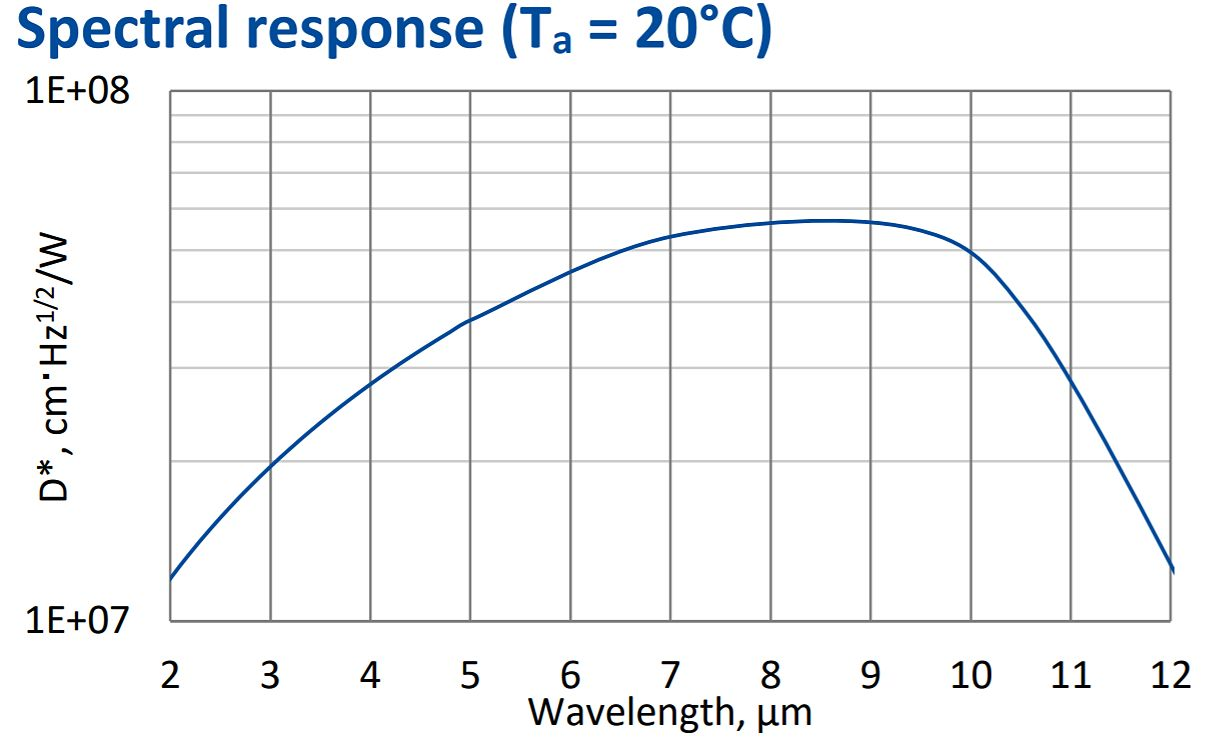

探测器光谱响应特性曲线

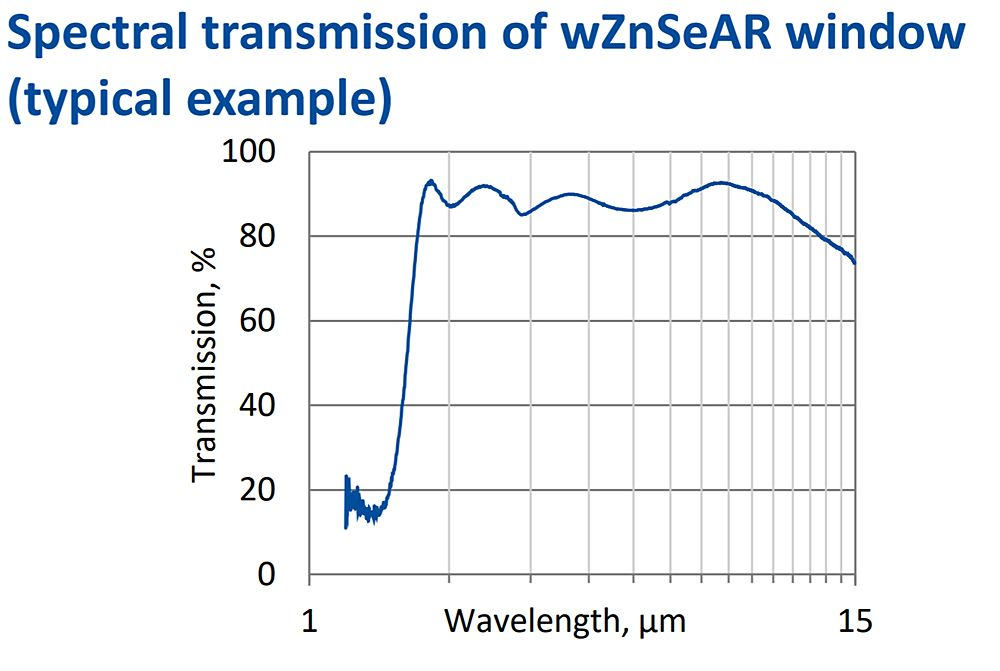

窗口镜的光谱传输特性曲线
