PVMI系列(PVMI-8/PVMI-10.6)是基于复杂的HgCdTe异质结构的非冷却红外多结光伏探测器，采用光学浸没的方式改善器件的参数，以达到优秀的性能和稳定性。探测器在λopt入射时性能佳。这是一款te别适用于在2 ~ 12 μm光谱范围内工作的大感光面探测器。
产品特点可探测中红外波长范围2-12μm ，可配专用前置放大器 ，2mm×2mm大尺寸光敏面 ，带有超半球微型砷化镓透镜实现光学浸没，有效提升探测效率
产品型号MCT-PVMI-8-1×1
应用领域医学热成像红外光谱分析中红外气体吸收检测中红外激光探测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围 光敏面大小
2-12μm 1mm×1mm
参数 | 探测器型号 | |
PVMI-8 | PVMI-10.6 | |
有源元件材料 | 外延MCT异质结构 | |
z佳波长λopt（μm） | 8 | 10.6 |
相对响应强度D* (λpeak),cm·Hz1/2/W | ≥6×108 | ≥2×108 |
相对响应强度D* (λopt),cm·Hz1/2/W | ≥3×108 | ≥1×108 |
电流响应度-光敏面长度乘积Ri(λopt)·L,A·mm/W | ≥0.04 | ≥0.01 |
时间常数T，ns | ≤4 | ≤1.5 |
电阻R,Ω | 50-300 | 20-150 |
感光面尺寸A,mm×mm | 1×1 | 1×1,2×2 |
封装 | TO39，BNC | |
接收角ϕ | ～36° | |
窗口 | 无 | |

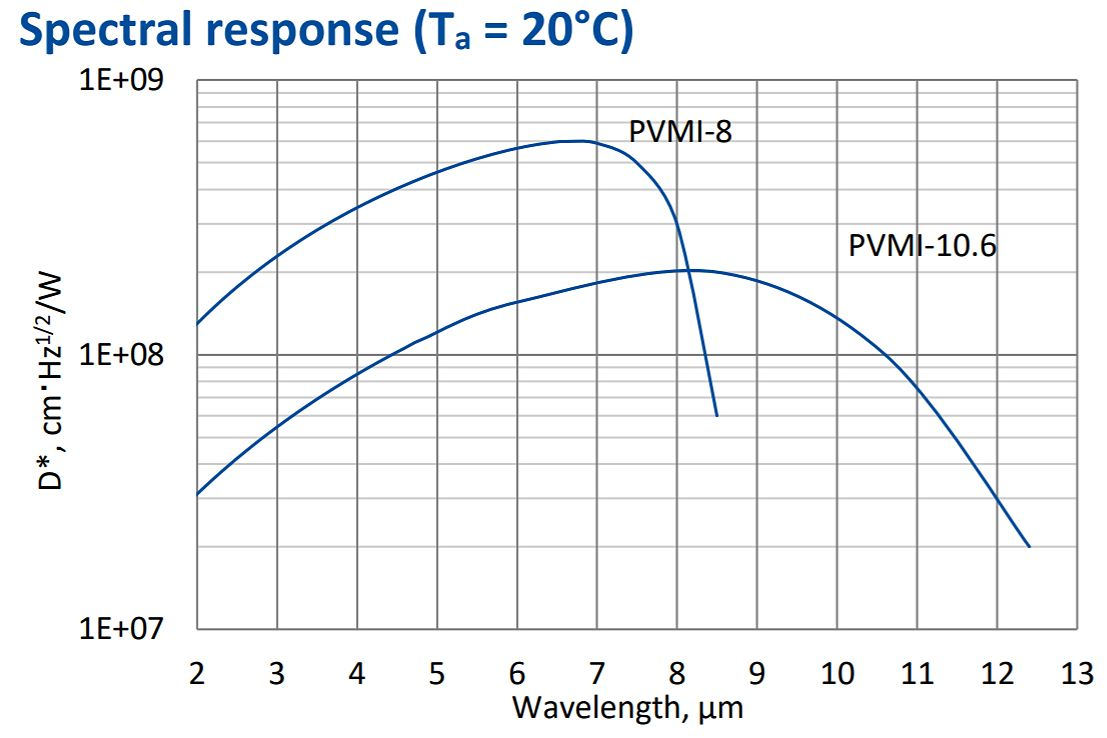

探测器光谱响应特性曲线

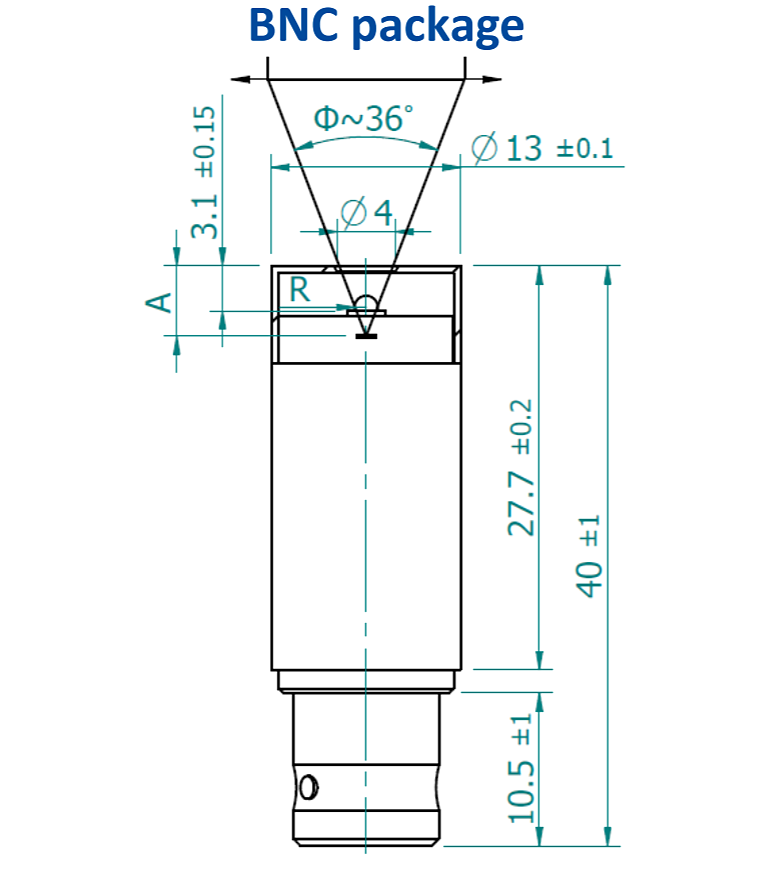

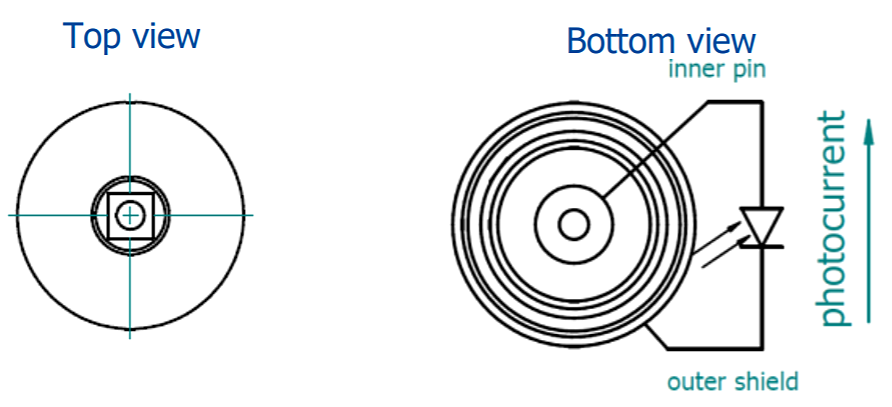

BNC型封装及尺寸
参量 | 数值 | |
浸没微型透镜形状 | 超半球形 | |
光学区域面积AO；mm×mm | 1×1 | 2×2 |
R,mm | 0.8 | 1.25 |
A,mm | 5.5±0.30 | 6.85±0.30 |
备注：
ϕ—接收角度；
R—超半球微型透镜半径
A—BNC型封装顶部与焦平面的距离

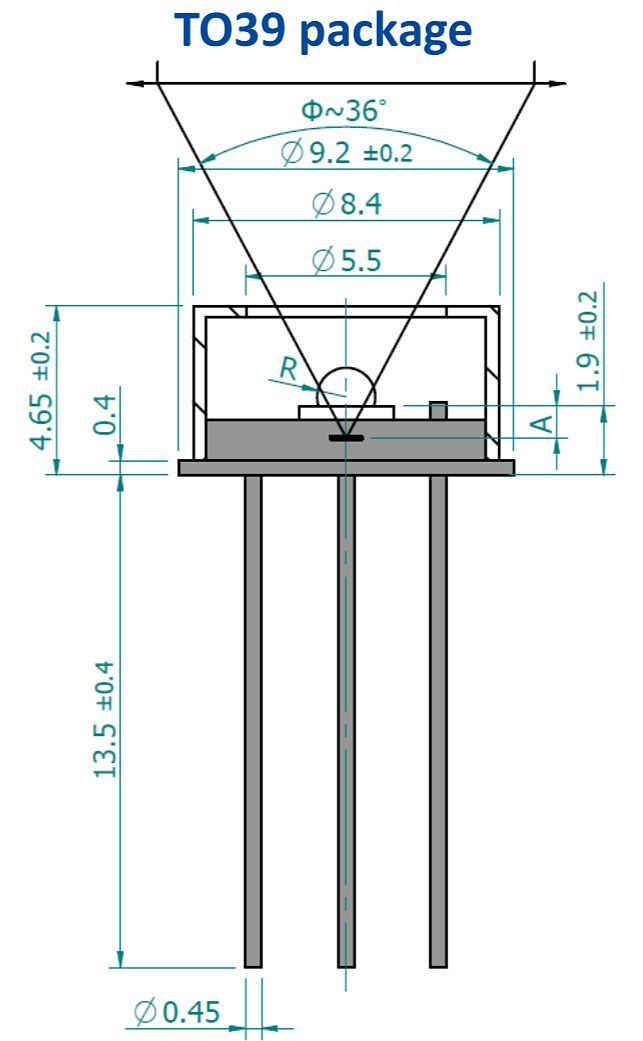

TO39型封装及尺寸
参量 | 数值 | |
浸没微型透镜形状 | 超半球形 | |
光学区域面积AO；mm×mm | 1×1 | 2×2 |
R,mm | 0.8 | 1.25 |
A,mm | 2.4±0.20 | 3.75±0.20 |
备注：
ϕ—接收角度；
R—超半球微型透镜半径
A—TO39型封装顶部与焦平面的距离

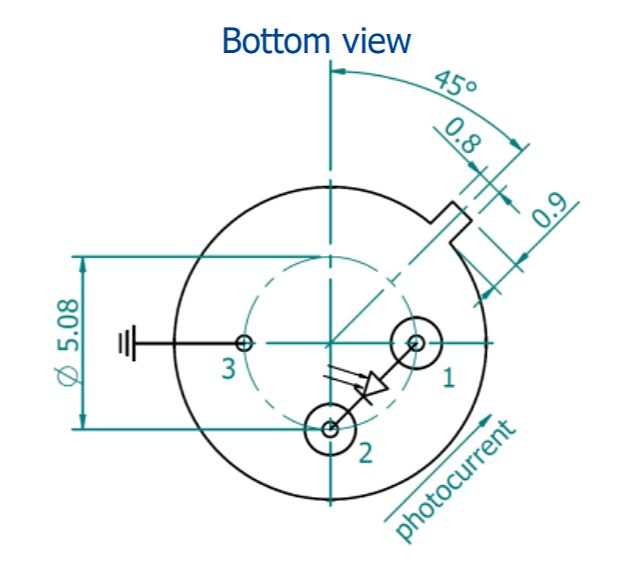

TO39-引脚定义
引脚定义 | |
功能 | 引脚号 |
探测器 | 1（-）,2（+） |
接地 | 3 |
无
