PVMI-3TE-8及PVMI-3TE-10.6等系列是基于复杂的HgCdTe异质结构的三级TE冷却红外多结光伏探测器，采用光学浸没的方式改善器件的参数，以达到优秀的性能和稳定性。探测器在λopt入射时性能佳。这是一款te别适用于在2 ~ 12 μm光谱范围内工作的大感光面探测器。3°楔状硒化锌抗反射涂层(wZnSeAR)窗口，防止不必要的干扰效应。
产品特点可探测中红外波段范围2-12μm ，带有三级TE冷却，显著提高探测器性能 ，可配专用前置放大器 ，带有抗反射涂层窗口镜
产品型号MCT-PVMI-3TE-8-1×1
应用领域医学热成像红外光谱分析中红外气体吸收检测中红外激光探测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围 光敏面大小
2-12μm 1mm×1mm
参数 | 探测器型号 | |
PVMI-3TE-8 | PVMI-3TE-10.6 | |
有源元件材料 | 外延MCT异质结构 | |
z佳波长λopt（μm） | 8 | 10.6 |
相对响应强度D* (λpeak),cm·Hz1/2/W | ≥4×109 | ≥2×109 |
相对响应强度D* (λopt),cm·Hz1/2/W | ≥3×109 | ≥1.5×109 |
电流响应度-光敏面长度乘积Ri(λopt)·L,A·mm/W | ≥0.15 | ≥0.1 |
时间常数T，ns | ≤4 | ≤3 |
电阻R,Ω | 200-1500 | 100-400 |
元件工作温度Tdet,K | ~210 | |
感光面尺寸A,mm×mm | 1×1 | |
封装 | TO8，TO66 | |
接收角Φ | ～36° | |
窗口 | wZnSeAR | |

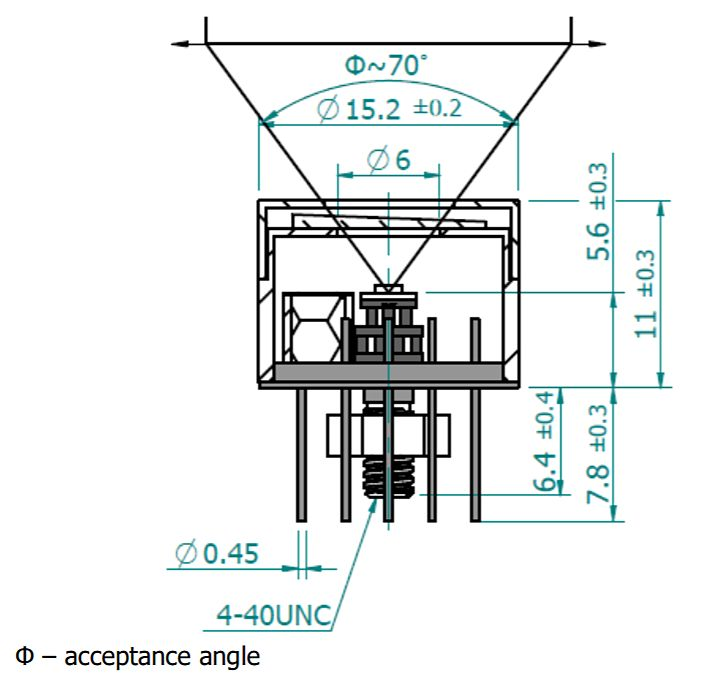

TO8封装外形及尺寸

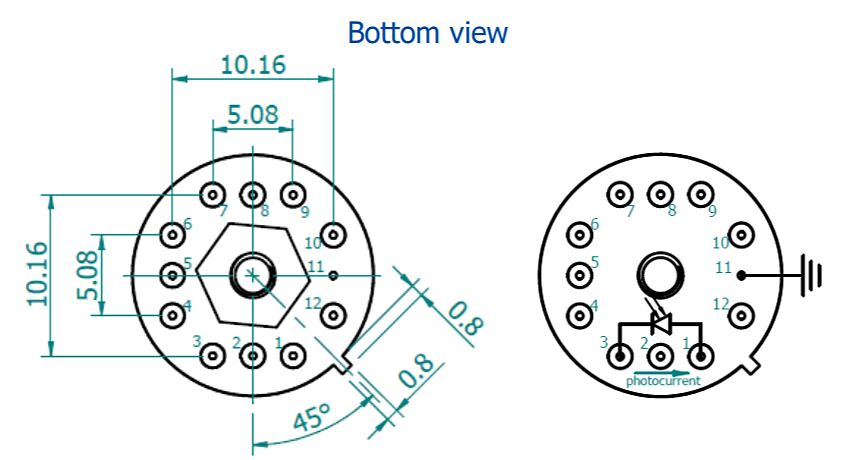

4TE-TO8引脚定义
功能 | PIN号 |
探测器 | 1,3 |
热敏电阻 | 7,9 |
TE冷却器供应 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4,5,6,10,12 |
4TE-TO66封装外形及尺寸
4TE-TO66引脚定义
功能 | 引脚编号 |
探测器 | 7,8 |
热敏电阻 | 5,6 |
TE致冷供给 | 1（+），9（-） |
未使用 | 2,3,4 |

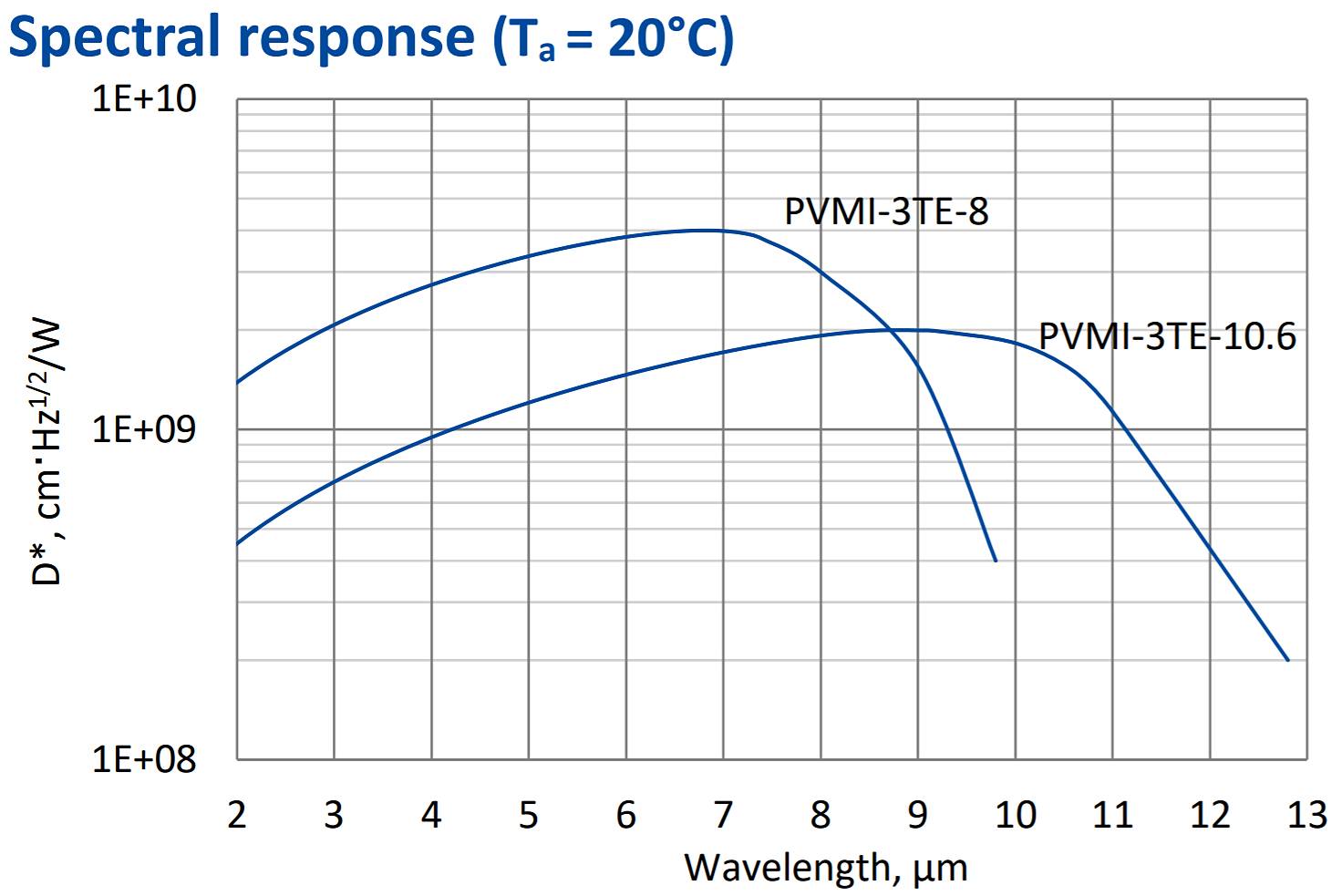

探测器光谱响应特性曲线
热敏电阻特性曲线
三级TE冷却参数表
参量 | 数值 |
Tdet , K | ~210 |
Vmax , V | 3.6 |
Imax , A | 0.45 |
Qmax , W | 0.27 |

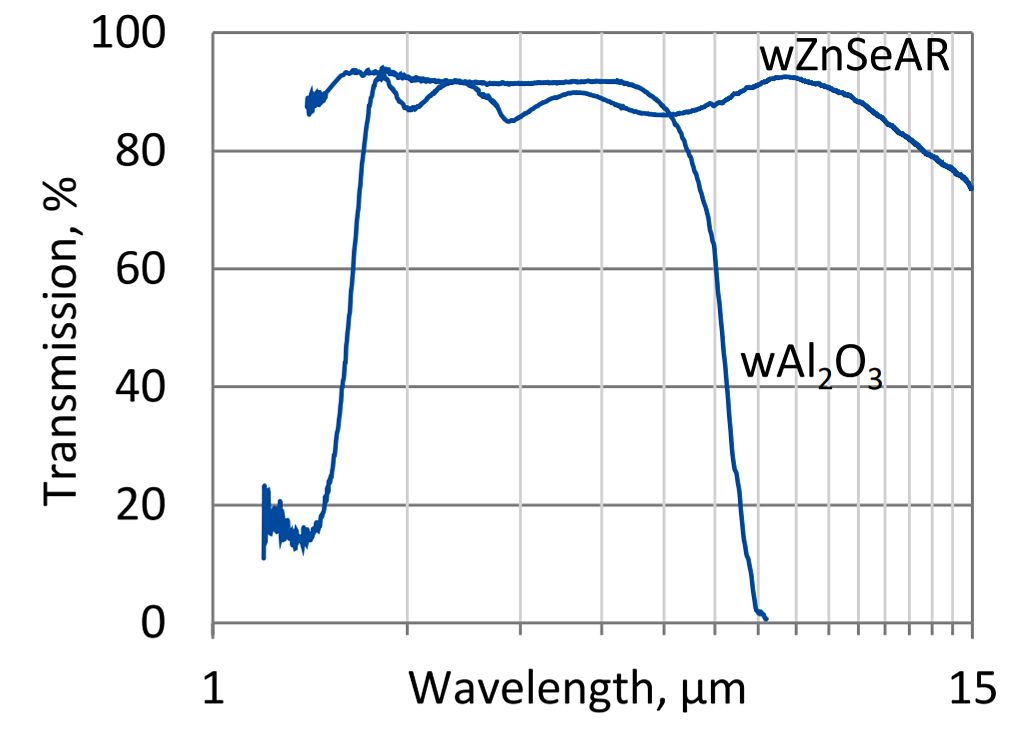

抗反射涂层窗口光谱透过率曲线
