PVM-2TE系列是基于复杂的HgCdTe异质结构的两级TE冷却红外多结光电探测器，具有优秀的性能和稳定性。探测器在λopt入射时性能佳。它们在2 ~ 12 μm光谱范围内工作的大型有源区域探测器中效率很高。3°楔状硒化锌抗反射涂层(wZnSeAR)窗口，防止不必要的干扰效应。
产品特点含有两级TE制冷以提高探测器性能 ， 可探测中红外波长范围2-12μm ，可配专用前置放大器， 带有抗反射涂层窗口镜
产品型号MCT-PVM-2TE-8
应用领域医学热成像红外光谱分析中红外气体吸收检测中红外激光探测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围 光敏面大小
2-12μm 1mm×1mm
参数 | 探测器型号 | |
PVM-2TE-8 | PVM-2TE-10.6 | |
有源元件材料 | 外延MCT异质结构 | |
z佳波长λopt（μm） | 8 | 10.6 |
相对响应强度D* (λpeak),cm·Hz1/2/W | ≥6×108 | ≥2×108 |
相对响应强度D* (λopt),cm·Hz1/2/W | ≥3×108 | ≥1×108 |
电流响应度-光敏面长度乘积Ri(λopt)·L,A·mm/W | ≥0.015 | ≥0.01 |
时间常数T，ns | ≤4 | ≤4 |
电阻R,Ω | 150-1200 | 90-350 |
元件工作温度Tdet,K | ~230 | |
感光面尺寸A,mm×mm | 1×1,2×2,3×3 | |
封装 | TO8，TO66 | |
接收角Φ | ～70° | |
窗口 | wZnSeAR | |
TO8型封装外形尺寸图
2TE-TO8引脚定义
功能 | PIN号 |
探测器 | 1,3 |
反向偏压（可选） | 1（-）,3（+） |
热敏电阻 | 7,9 |
TE冷却器供应 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4，5，6，10，12 |

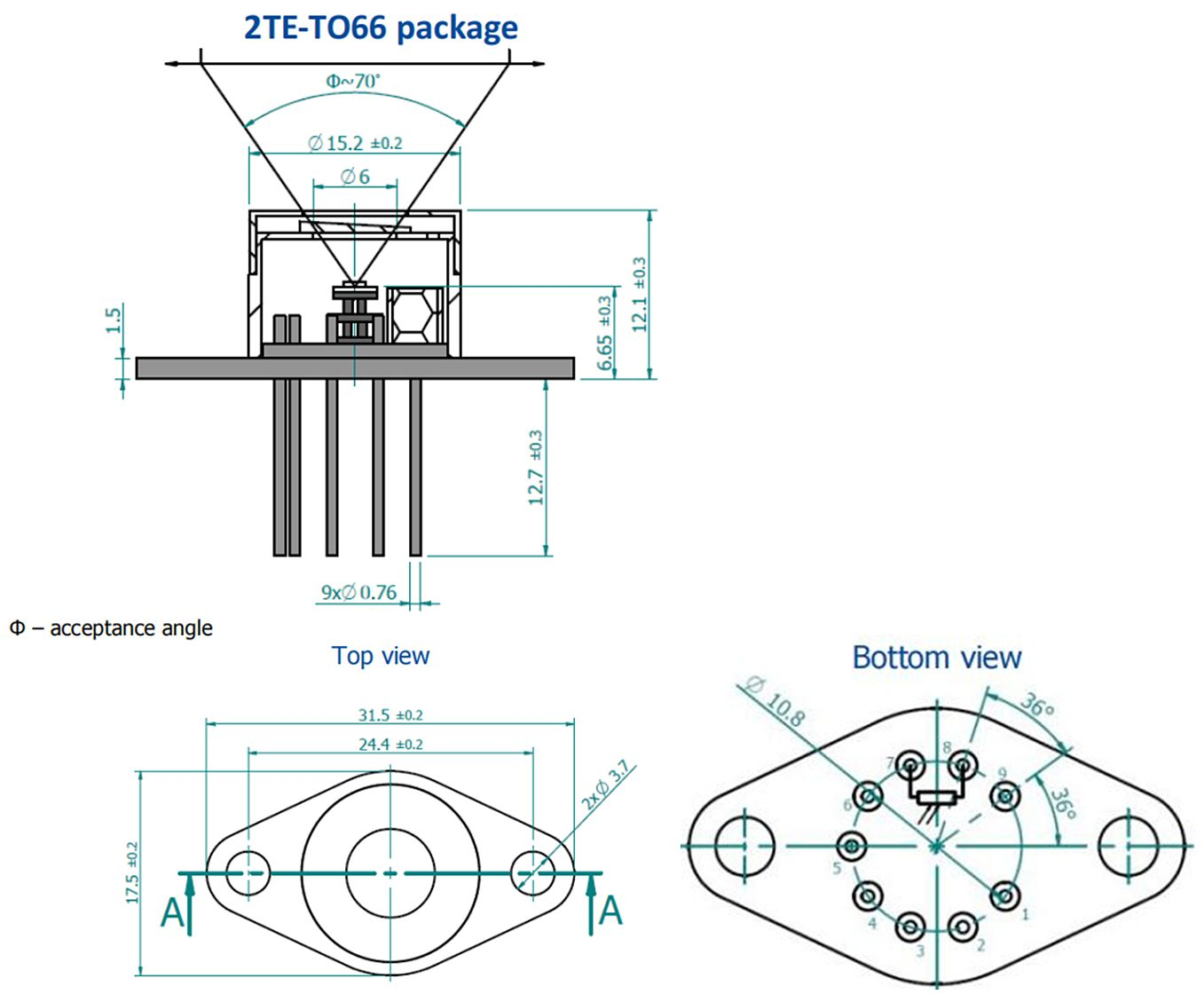

2TE-TO66封装尺寸图
2TE-TO66引脚定义
功能 | PIN号 |
探测器 | 7，8 |
反向偏压（可选） | 7（-）,8（+） |
热敏电阻 | 5,6 |
TE冷却器供应 | 1（+），9（-） |
未使用 | 2，3，4 |

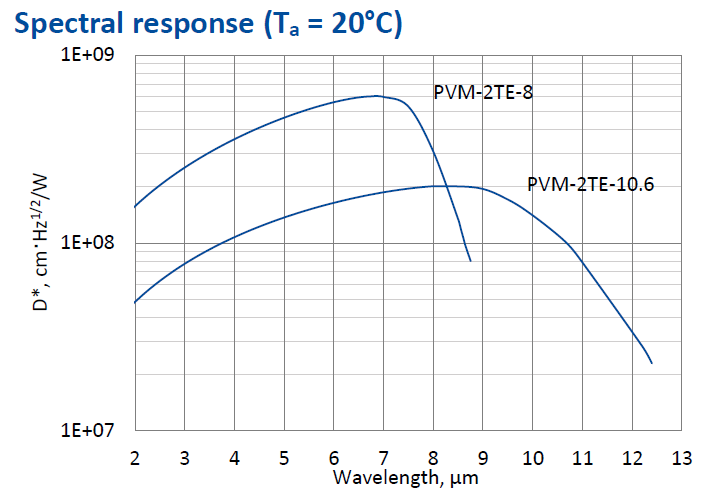

探测器光谱响应特性曲线
热敏电阻特性曲线
两级TE冷却参数表
参量 | 数值 |
Tdet , K | ~230 |
Vmax , V | 1.3 |
Imax , A | 1.2 |
Qmax , W | 0.36 |
抗反射涂层窗口光谱透过率曲线
