PCQ是基于复杂的HgCdTe异质结构的非冷却红外光导象限探测器，具有极gao的性能和稳定性。象限探测器由四个独立的有源元件组成，它们排列在一个象限几何图形中。探测器在10.6 μm时性能佳。探测器应在z佳偏置电压和电流读出模式下工作，由于1/f噪声，探测器在低频率下的性能会降低。PCQ探测器的主要应用是激光光束轮廓测量和定位。
产品特点可探测中红外波段范围1-12μm， 提供TO8型封装，四象限MCT探测器
产品型号MCT-PCQ-10.6-1×1
应用领域激光制导光镊扫描探针显微镜空间光通信
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
峰值波长 光谱响应
10.6μm 1-12μm
参数 | 探测器类型 |
PCQ-10.6 | |
有源元件材料 | 外延MCT异质结构 |
z佳波长λopt（μm） | 10.6 |
相对响应强度D* (λpeak,20kHz),cm·Hz1/2/W | ≥1.9×107 |
相对响应强度D* (λopt,20kHz),cm·Hz1/2/W | ≥9.0×106 |
电流响应度Ri(λopt),A/W | ≥0.001 |
时间常数T，ns | ≤5 |
1/f噪声角频率fc,Hz | ≤20k |
偏置电压-有功面积长度比Vb/L,V/mm | ≤6 |
电阻R,Ω | ≤240 |
感光面尺寸A,mm×mm | 1X1 |
元件间距，μm | 50 |
包装 | TO8 |
接收角Φ | ~70° |
封装 | TO8 |
窗口 | 无
|
功能 | 引脚号 |
探测器1 | 12 |
探测器2 | 10 |
探测器3 | 6 |
探测器4 | 4 |
通用 | 1，7 |
接地 | 11 |
未使用 | 2，3，5，8，9 |

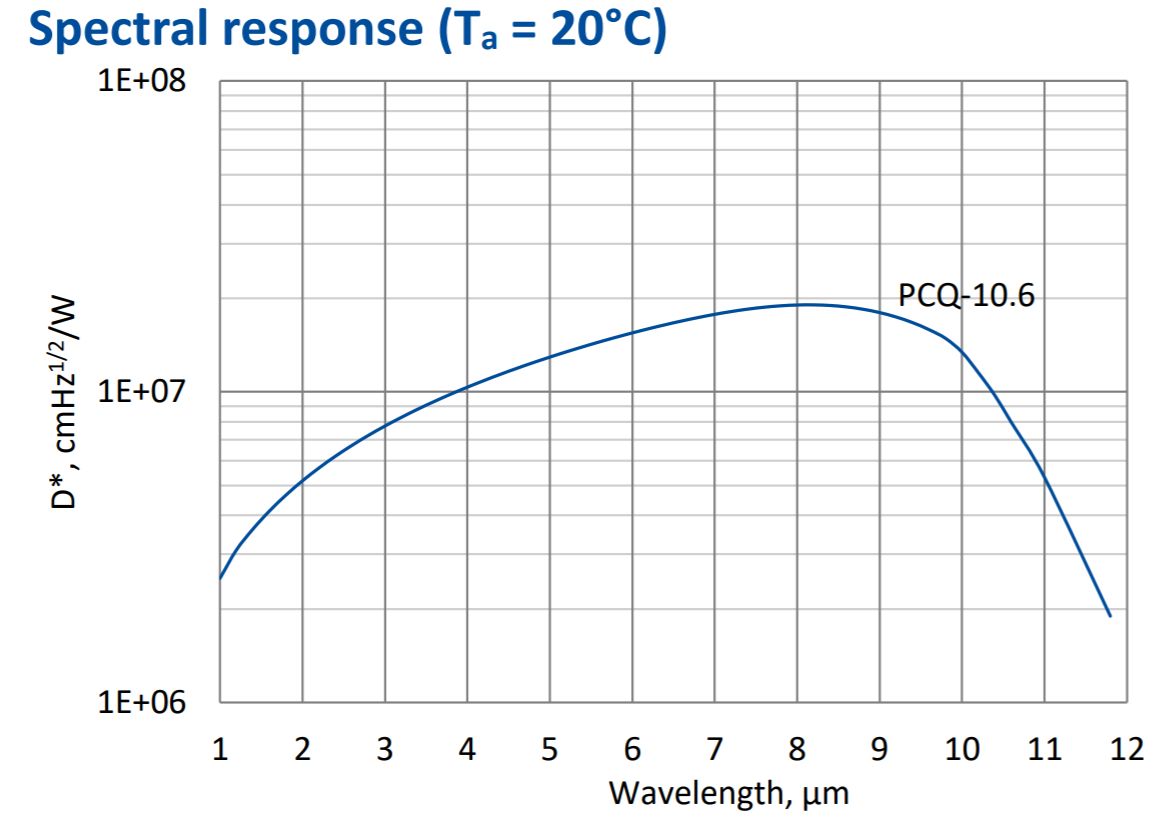

探测器光谱响应特性曲线
