PVI-2TE-5-1×1-TO8-wAl2O3-36是一种基于精密碲镉汞异质结构的双极热电制冷红外光电探测器具有优秀的性能和稳定性。对器件进行了优化，使得器件在5um处达到Max. 性能，探测器元件与超半球GaAs微透镜进行单片集成，以提高器件的性能。反向偏置可以显著提高响应速度和动态范围。它还提高了高频的性能，但在偏置设备中出现的1/f噪声可能会降低低频的性能。3°楔形蓝宝石（wAl2O3）窗防止不必要的干扰效应
产品特点高性能，归一化探测率与同类型的非制冷探测器相比，要好一个数量级，宽动态范围，体积小巧
产品型号PVI-2TE-5-1×1-TO8-wAl2O3-36
应用领域非接触式温度测量（铁路运输工业和实验室过程监测）火焰爆炸探测威胁预警系统气体检测监测和分析（COCO2NOx）体内酒精检测 呼吸分析 固体分析 输气管道泄露控制燃烧过程控制
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长范围
2.9-5.5um
参数 | 探测器类型 |
PVI-2TE-5-1×1-TO8-wAl2O3-36 | |
活性元素材料 | 外延碲镉汞异质结 |
起始波长λcut-on（10%），um | 2.9±1.0 |
峰值波长λpeak，um | 4.2±0.5 |
z佳波长λopt,um | 5.0 |
终止波长λcut-off（10%）,um | 5.5±0.3 |
归一化探测率D*(λpeak), cm·Hz1/2/W | ≥2.0×1011 |
归一化探测率D*(λopt), cm·Hz1/2/W | ≥9.0×1010 |
电流响应度Ri(λpeak), A/W | ≥2.0 |
电流响应度Ri(λopt), A/W | ≥1.3 |
时间常数τ, ns | ≤80 |
电阻R,Ω | ≥1000 |
活性元件温度Tdet，K | ~230 |
光敏面大小，mm×mm | 1×1 |
封装 | TO8 |
接受角φ | ~36° |
窗口 | wAl2O3 |
参数 | 数值 |
浸没微透镜形状 | 超半球 |
光敏面积，mm×mm | 1×1 |
R,mm | 0.8 |
A,mm | 3.2±0.3 |
Φ:接受角度
A:从2TE-TO8报头底部到焦平面的距离
R:超半球微透镜半径

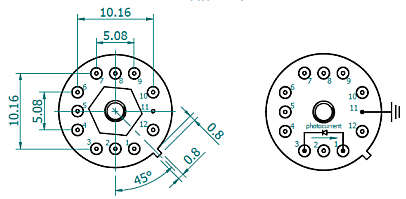

功能 | 引脚定义 |
探测器 | 1，3 |
反向偏置 | 1（-），3（+） |
热敏电阻 | 7,9 |
TE制冷 | 2（+），8（-） |
接地 | 11 |
无定义 | 4,5,6,12 |
使用和存储注意事项:
标准欧姆计可能会过偏，损坏探测器。 偏置10mV可用于电阻测量
热阻~2K/W是散热2TE冷却器产生的热量所必需的
在10%至80%湿度和-20°C至30°C环境温度下运行
光学浸没探测器的光束功率限制：
● 在表观光学活性区域上，连续波或单脉冲超过1μs辐照度不得超过2.5W/cm2
● 小于1μs的脉冲的辐照度不得超过10kW/cm²
● 存放在阴凉的地方，湿度为10%至90%，环境温度为-20°C至50℃。
PVI-2TE-5-1×1-TO8-wAl2O3-36
PVI: 光伏探测器
2TE: 双极制冷
5: z佳波长5um
1×1: 光敏面面积1×1mm
TO8: 封装类型
wAl2O3: 窗口材料
36: 接受角度36°
双极热电制冷器的参数
参数 | 数值 |
探测器承受温度，K | ~230 |
Max. 电压，V | 1.3 |
Max. 电流，A | 1.2 |
Qmax，W | 0.36 |

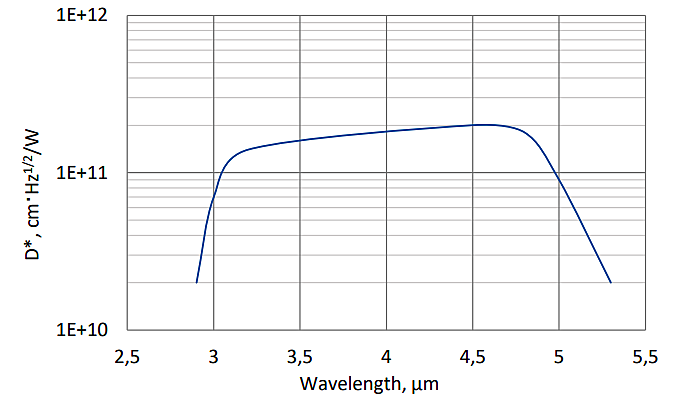

不同波长的光谱响应(Ta=20°C，Vb=0mV)

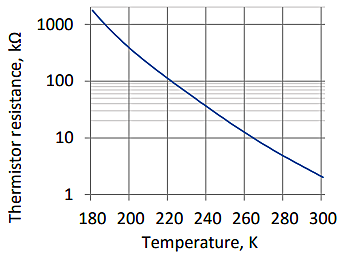

热敏电阻特性

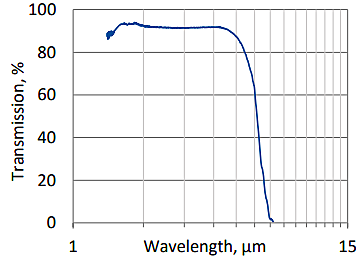

wAl2O3窗口的光谱传输
