PVM系列是基于复杂的HgCdTe异质结构的非冷却红外多结光伏探测器，具有优秀的性能和稳定性。探测器在λopt入射时性能佳。它们在2 ~ 13 μm光谱范围内工作的大型有源区域探测器中效率很高。
产品特点可探测中红外波长范围2-13μm， 可配专用前置放大器，4mm×4mm大尺寸光敏面， 提供BNC与TO39两种封装形式
产品型号MCT-PVM-8-1×1
应用领域医学热成像红外光谱分析中红外气体吸收检测中红外激光探测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长范围
2-13μm
参数 | 探测器型号 | |
PVM-8 | PVM-10.6 | |
有源元件材料 | 外延MCT异质结构 | |
z佳波长λopt（μm） | 8 | 10.6 |
相对响应强度D* (λpeak),cm·Hz1/2/W | ≥1.2×108 | ≥2×107 |
相对响应强度D* (λopt),cm·Hz1/2/W | ≥6×107 | ≥1×107 |
电流响应度-光敏面长度乘积Ri(λopt)·L,A·mm/W | ≥0.008 | ≥0.002 |
时间常数T，ns | ≤4 | ≤1.5 |
电阻R,Ω | 50-300 | 20-150 |
感光面尺寸A,mm×mm | 1×1, 2×2, 3×3, 4×4 | 1×1, 2×2, 3×3, 4×4 |
封装 | TO39 / BNC | TO39 / BNC |
接收角ϕ | ～90° / ~102°*）~124°**） | ～90°/~102°*）~124°**） |
窗口 | 无 | |
备注：
*) 孔径 C = Ø4 mm.
**) 孔径 C = Ø6 mm.

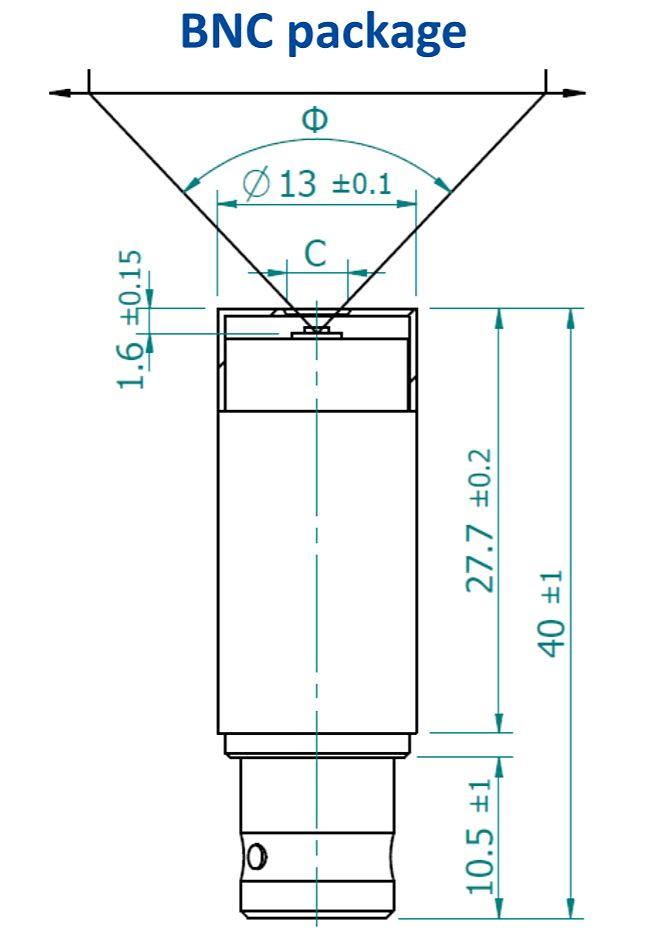

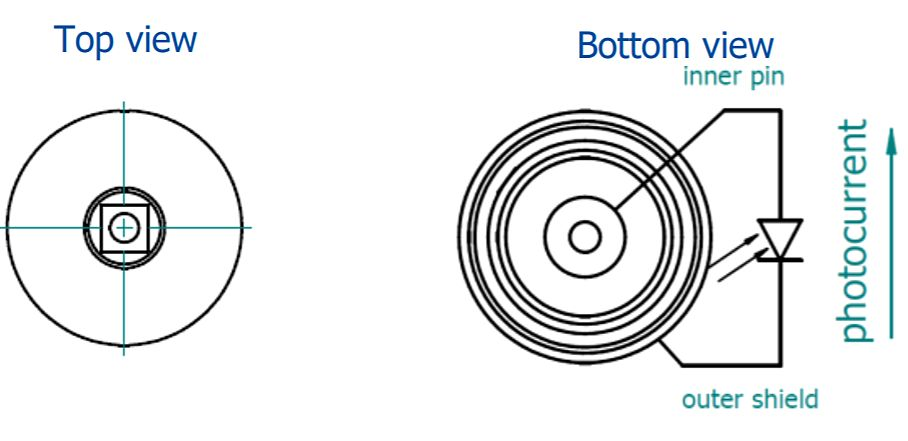

BNC型封装及尺寸
参量 | 数值 | |
光学区域面积AO；mm×mm | 1×1,2×2 | 3×3,4×4 |
孔径C,mm | Φ4 | Φ6 |
接收角度Φ | ~102° | ~124° |

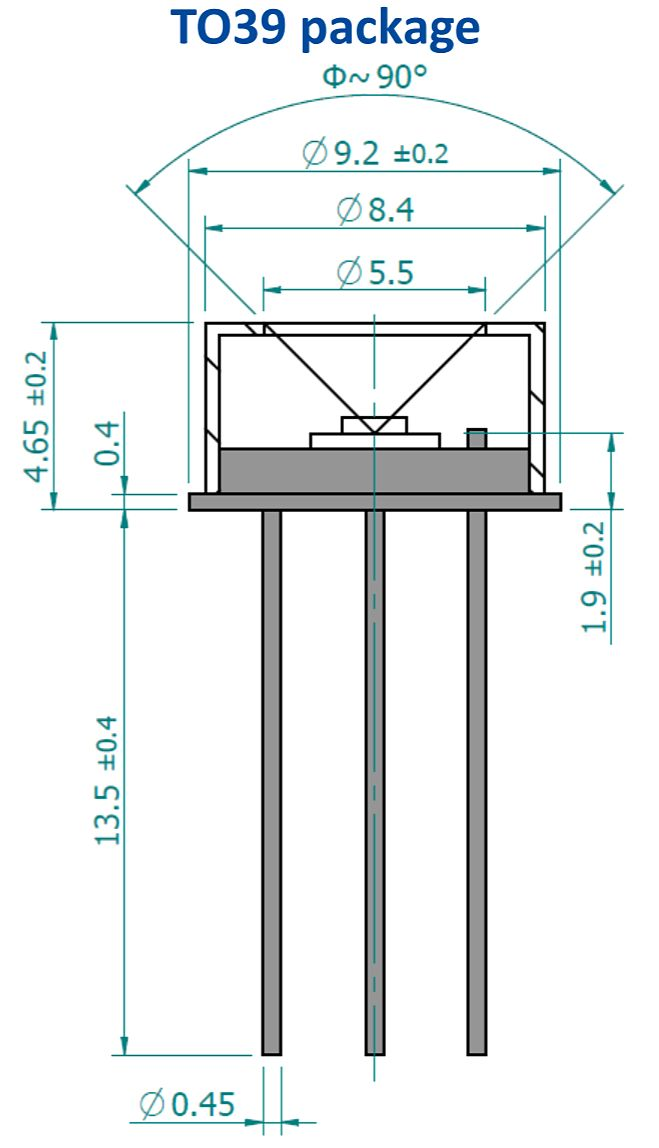

TO39型封装及尺寸

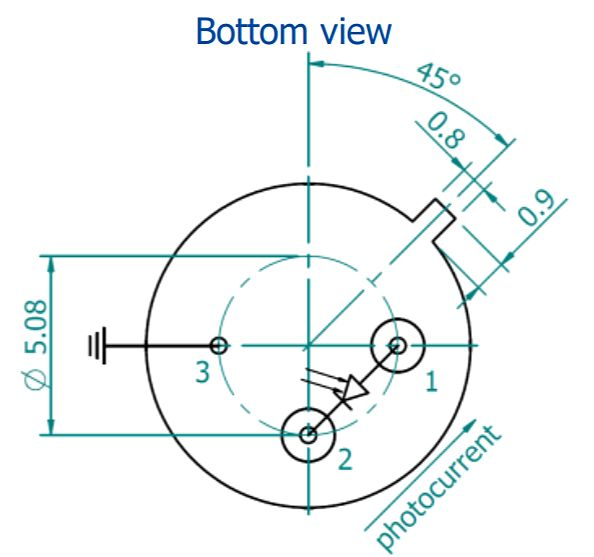

TO39-引脚定义
引脚定义 | |
功能 | 引脚号 |
探测器 | 1（-）,2（+） |
接地 | 3 |

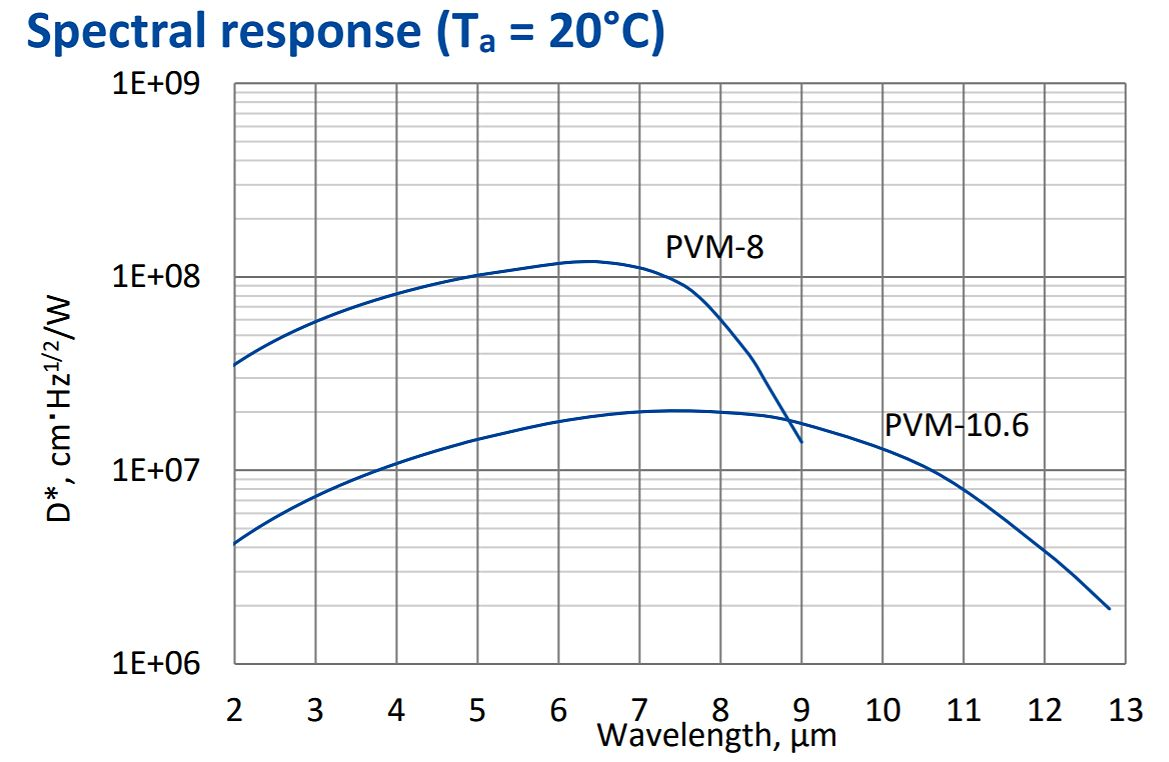

探测器光谱响应特性曲线
无
