PV-3TE系列是基于复杂的MCT异质结构的三级热电冷却红外光电探测器，具有优秀的性能和稳定性。探测器在λopt时达到它本身能达到的的佳性能。起始波长可根据需要进行优化。反向偏置可以显著提高响应速度和动态范围以及高频下的性能，但偏置器件中出现的1/f噪声可能会降低低频下的性能。3°楔状蓝宝石(wAl2O3)或硒化锌抗反射涂层(wZnSeAR)窗口可防止不必要的干扰影响。
产品特点可探测中红外波段范围2-12μm ，带有三级TE冷却，显著提高探测器性能，可配专用前置放大器，带有抗反射涂层窗口镜
产品型号MCT-PV-3TE-3-0.1×0.1
应用领域医学热成像红外光谱分析中红外气体吸收检测中红外激光探测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长范围
2-12μm
参数 | 探测器型号 | ||||||
PV-3TE-3 | PV-3TE-3.4 | PV-3TE-4 | PV-3TE-5 | PV-3TE-6 | PV-3TE-8 | PV-3TE-10.6 | |
有源元件材料 | 外延MCT异质结构 | ||||||
z佳波长λopt，μm | 3 | 3.4 | 4 | 5 | 6 | 8 | 10.6 |
探测灵敏度D*(λpeak，20kHz），cm·Hz½/w | ≥3×1011 | ≥9×1010 | ≥6×1010 | ≥4×1010 | ≥7×109 | ≥5×108 | ≥3×108 |
探测灵敏度D*(λopt，20kHz），cm·Hz½/W | ≥1×1011 | ≥7×1010 | ≥4×1010 | ≥1×1010 | ≥4×109 | ≥3×108 | ≥1.5×108 |
电流响应度Ri(λopt)，A/W | ≥0.5 | ≥0.8 | ≥1.0 | ≥1.3 | ≥1.5 | ≥1.0 | ≥0.7 |
时间常数T，ns | ≤280 | ≤200 | ≤100 | ≤80 | ≤50 | ≤45 | ≤10 |
电阻-感光元件面积乘积R·A,Ω·cm2 | ≥240 | ≥15 | ≥6 | ≥0.3 | ≥0.025 | ≥0.0004 | ≥0.0002 |
有源元件温度Tdet,K | ~210 | ||||||
感光面面积A，mm×mm | 0.05×0.05,0.1×0.1 | 0.05×0.05 | |||||
封装 | TO8,TO66 | ||||||
接收角Φ | ～70° | ||||||
窗口 | wAl2O3 | wZnSeAR | |||||

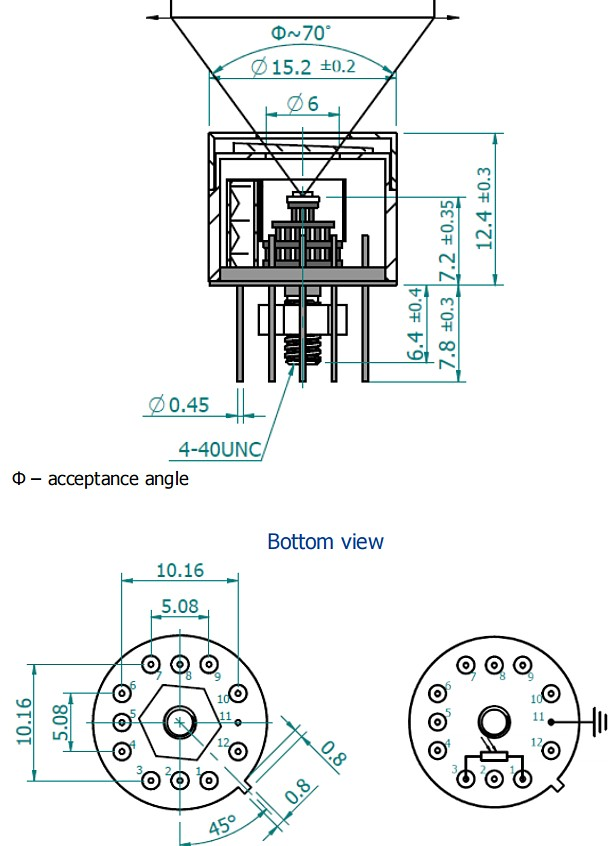

3TE-TO8封装尺寸图及引脚定义
3TE-TO8引脚定义
功能 | PIN号 |
探测器 | 1,3 |
热敏电阻 | 7,9 |
TE冷却器供应 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4,5,6,10,12 |

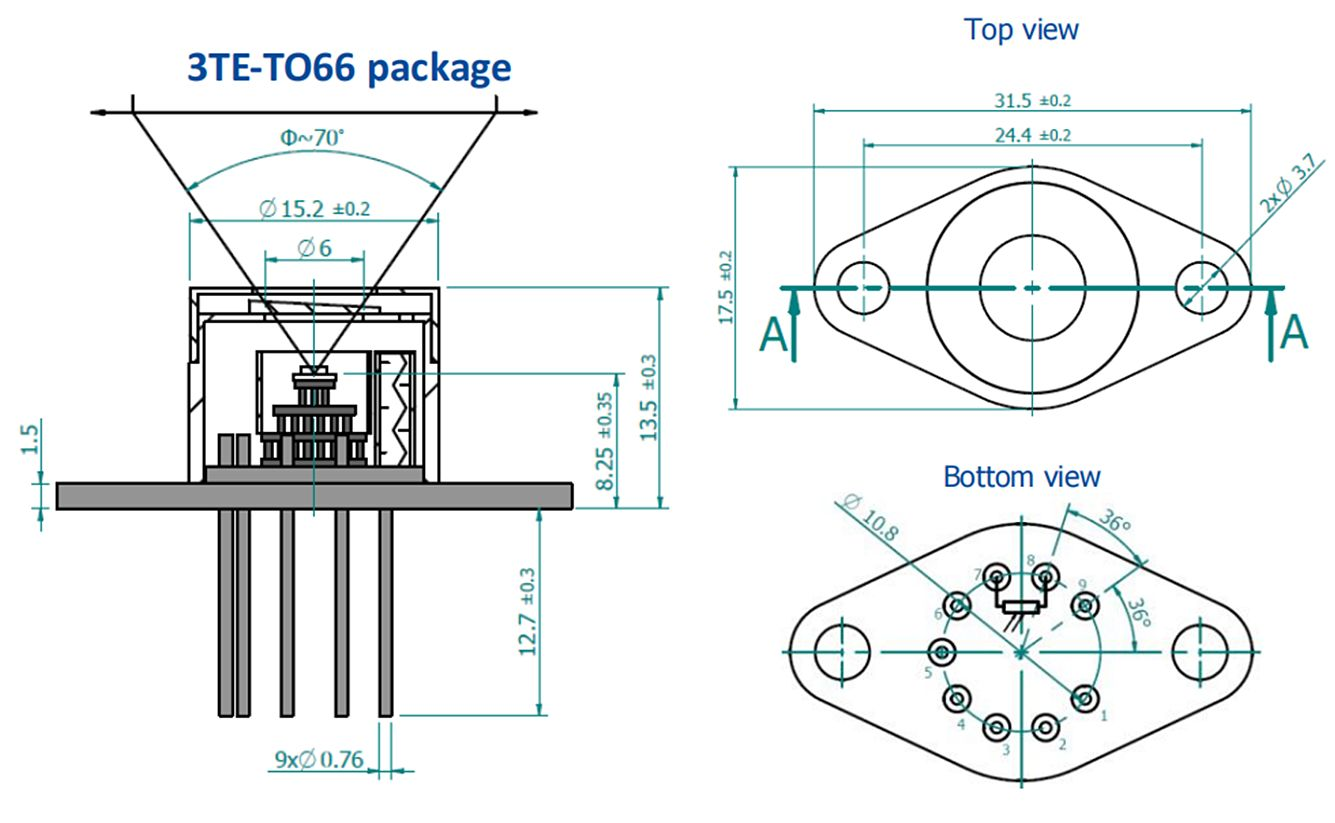

3TE-TO66封装尺寸图
3TE-TO66引脚定义
功能 | 引脚编号 |
探测器 | 7,8 |
热敏电阻 | 5,6 |
TE致冷供给 | 1（+），9（-） |
未使用 | 2,3,4 |

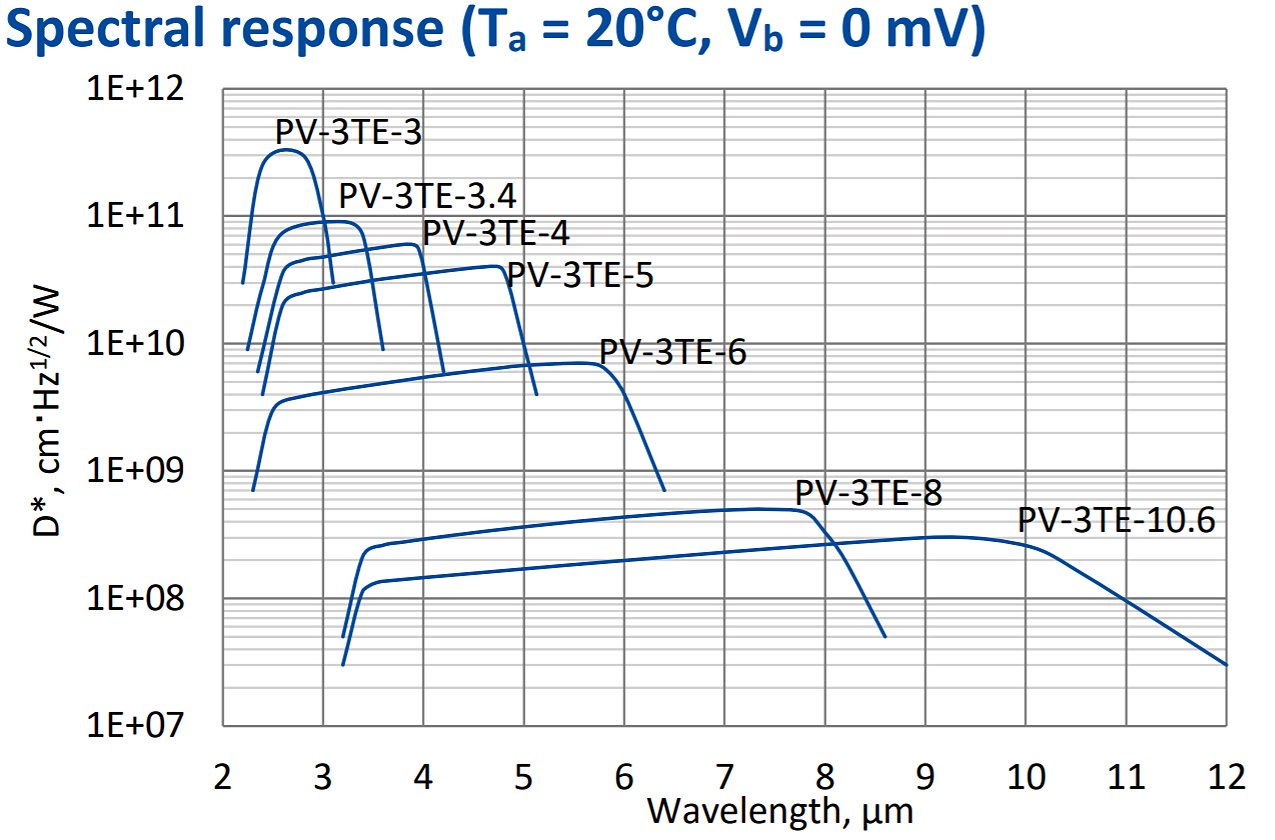

探测器光谱响应特性曲线

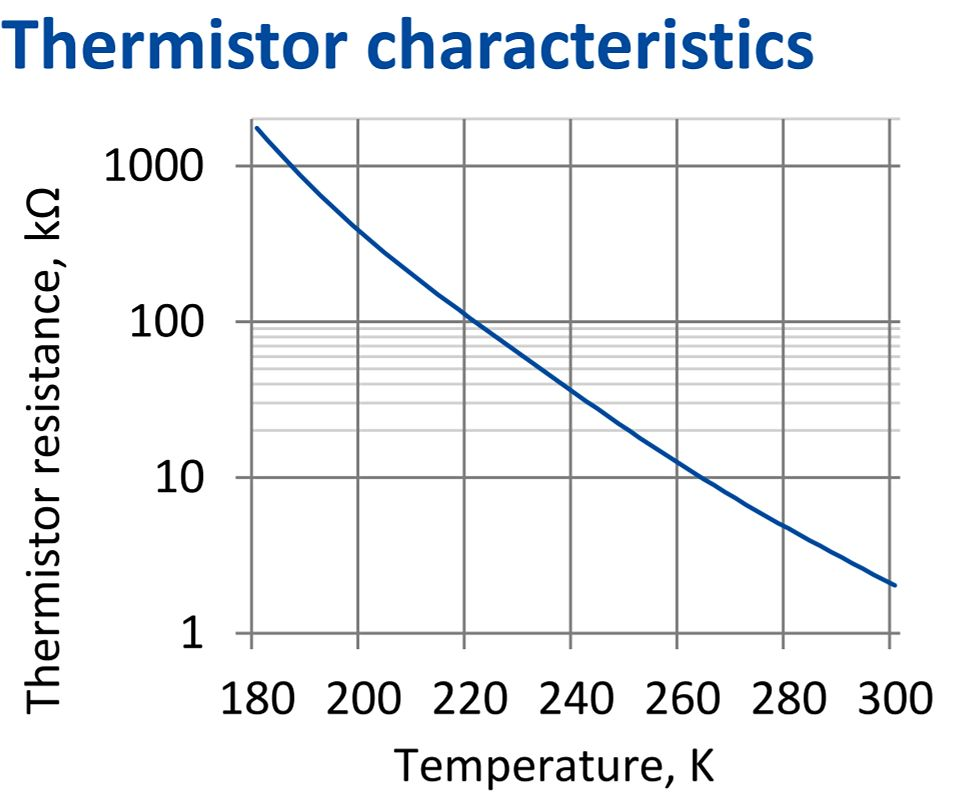

热敏电阻特性曲线
三级TE冷却参数表
参量 | 数值 |
Tdet , K | ~210 |
Vmax , V | 3.6 |
Imax , A | 0.45 |
Qmax , W | 0.27 |

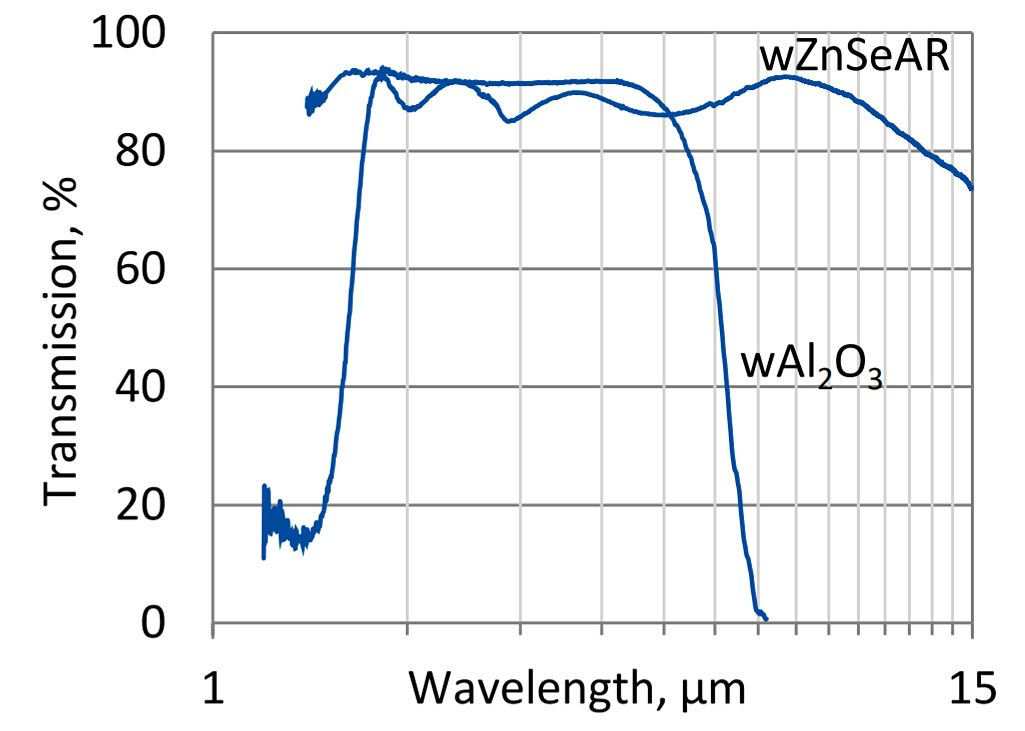

抗反射涂层窗口光谱透过率曲线
