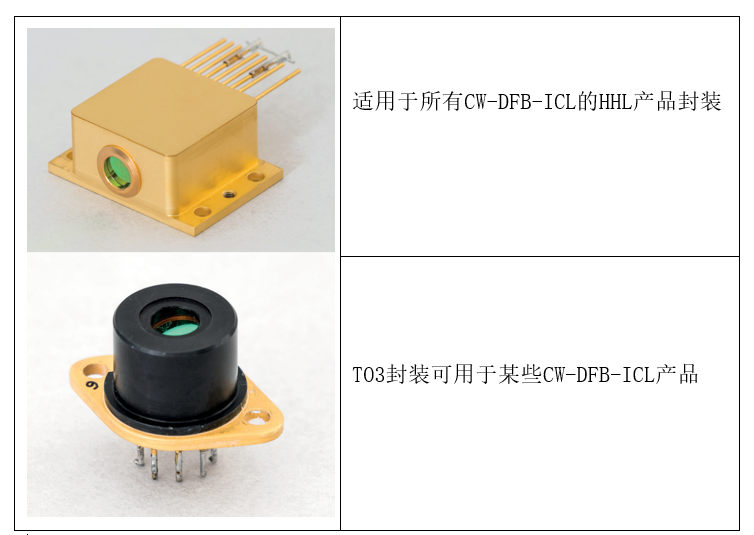

ICL设备基于与QCL不同的设计原则，这导致了一些技术上的差异。主要区别在于电流、电压和功耗低得多，便于集成到更小的封装和系统中。输出功率通常也较低。发射光是线偏振的TE偏振；在HHL封装中，会转化为水平极化带间级联激光器(ICL)是一种发射范围在2.7 - 3.9 μm之间的中红外光源，尤其对碳氢化合物和其他相关气体具有重要意义。功耗比传统的量子级联激光器低。除了标准的TO3和HHL之外，一些ICL激光器也有TO-66的外壳。
产品特点连续波，单模光谱，可调光源，低功耗，优质光束，窄线宽
产品型号ICL-DFB-289805-HHL
应用领域气体光谱学碳氢化合物检测度量衡学
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 输出功率
3.4um 5mw

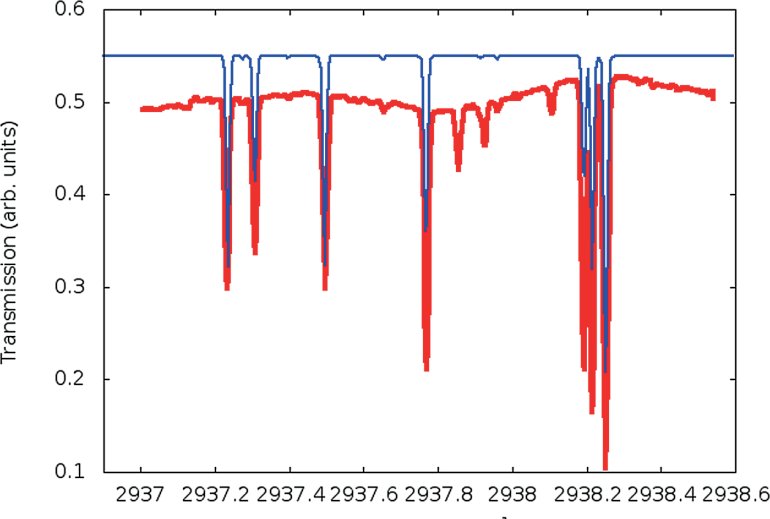

气体吸收与Hitran数据库对比：
该样品光谱测量显示，典型的ICL-DFB激光器以2937.8 cm-1为中心，用于测量在5mbar压力下5cm气池对CH4的吸收。蓝线为从吸收线参数数据库（HITRAN）中提取的预期传输量，红线为实验结果，二者一致性较好，体现了激光器的窄线宽。
规格 | |||||
参数名称 | Min. 值 | 平均数 | Max. 值 | 单位 | 注意 |
工作频率 | 2828 | 2853, 2898,2913,2946 | 2950 |
cm-1 | 当前可用范围； 预计会有额外的波长。 |
工作波长 |
3390 | 3394,3433,3450,3505 | 3540 |
nm | |
调谐范围 |
6 |
10 |
25 |
cm-1 | 激光器根据工作温度和电流进行调谐 |
光输出功率 | 0.5 | 一 | 8 | mW | Max. 值 =+10°C时 |
工作电流 | 40 | 80 | 140 | mA | |
工作电压 | 7 | 9 | 12 | V | |
阈值电流 | 25 | 40 | 80 | mA | |
边模抑制比 | 20 | 30 | dB | ||
电流调谐系数 | 60 | 80 | 100 | cm-1/mA | |
温度调谐系数 | 0.28 | 0.3 | 0.32 | cm-1/℃ | |
芯片工作温度 | -20 | 10 | 40 | ℃ | |
外壳工作温度 | 5 | 20 | 30 | ℃ | 始终保持在露点以上 |
储存温度 | 15 | 20 | 65 | ℃ | 始终保持在露点以上 |
这些通用规格适用于所有ICL产品。
一些特定的要求可能需要额外的开发时间。
工作频率[cm-1] | Min. 保证功率[mW] | 典型Max. 功率[mW] | 典型调谐范围[cm-1] | 封装形式 |
2853 | 0.5 | 2 | 10 | TO66 / TO3 / HHL |
2898 | 1 | 5 | 10 | TO66 / TO3 / HHL |
2913 | 0.5 | 2 | 10 | TO66 / TO3 / HHL |
2946 | 0.5 | 2 | 10 | HHL |
