2-5um感光范围，大靶面
产品特点感光范围2-11um、放大型探测器、8档可调增益、动态范围宽、全方位技术支持、提供非标定制服务
产品型号PDTAAS20
应用领域中长波红外测量
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
材料 感光范围 感光尺寸 增益范围 NEP
铟砷锑 2-5um 2mm×2mm 0～70dB 2.0X10-10W/√Hz
参数 | 值 | ||||||||||||||
波长范围 | 2-11um | 2-5.3um | |||||||||||||
峰值波长 | 5.6um | 4.1um | |||||||||||||
响应时间常数 | 3ns | 100ns | |||||||||||||

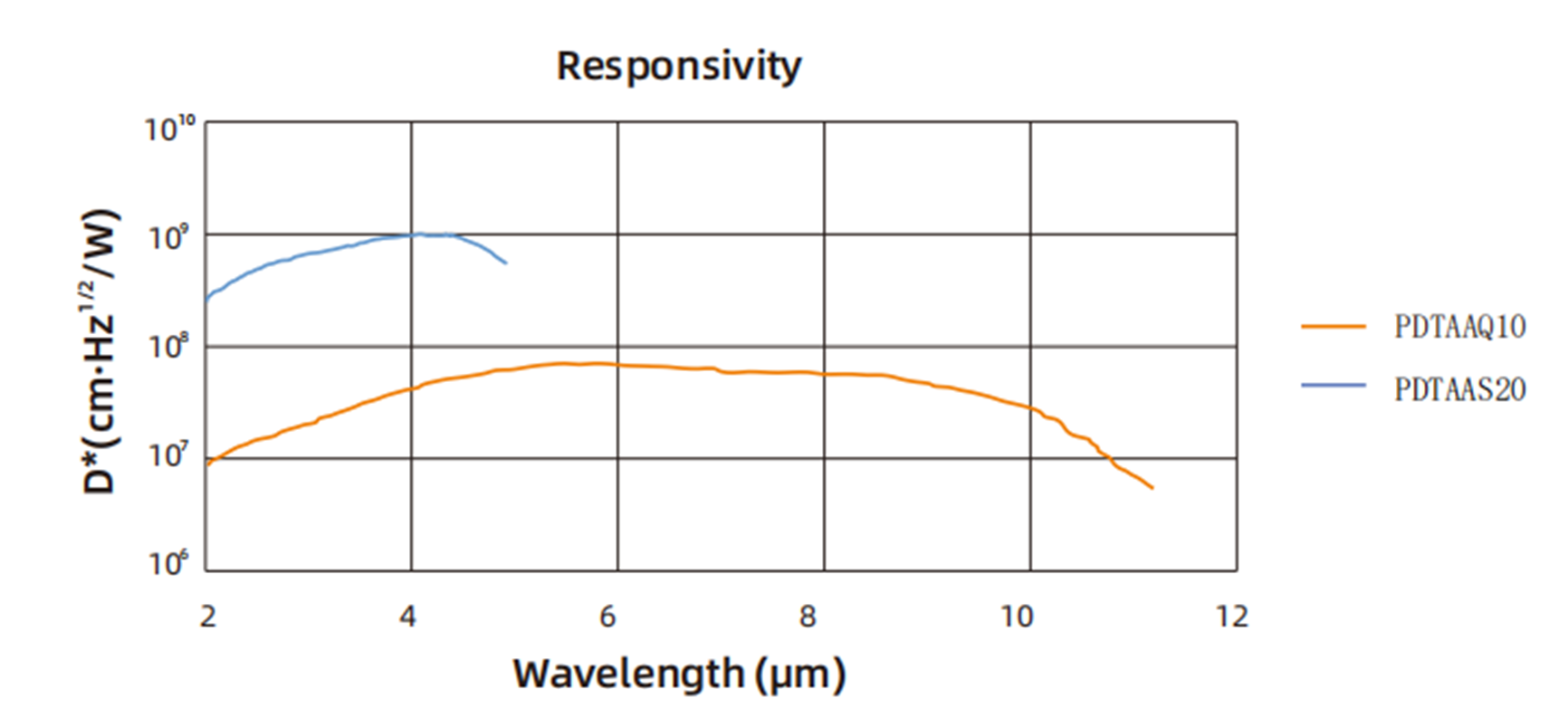

D* | 7.0X107cm·Hz1/2/W | 1.0X109cm·Hz1/2/W | |||||||||||||
信号幅值 | Hi-Z负载：0～10V；50Ω负载：0～5V | ||||||||||||||
增益调节方式 | 旋转档位式调节：0～70dB，每10dB一档，共8档。带宽与增益成反比。 | ||||||||||||||
NEP | 1.4X10-9W/√Hz | 2.0X10-10W/√Hz | |||||||||||||
感光尺寸 | 1mm×1mm | 2mm×2mm | |||||||||||||
光敏面深度 | 0.13" (3.3 mm) | ||||||||||||||
探测器净重 | 0.10kg | ||||||||||||||
工作温度 | 10-40℃ | ||||||||||||||
存储温度 | -20-70℃ | ||||||||||||||
外观尺寸 | 2.79" X 2.07" X 0.89" (70.9 mm X 52.5 mm X 22.5 mm) | ||||||||||||||

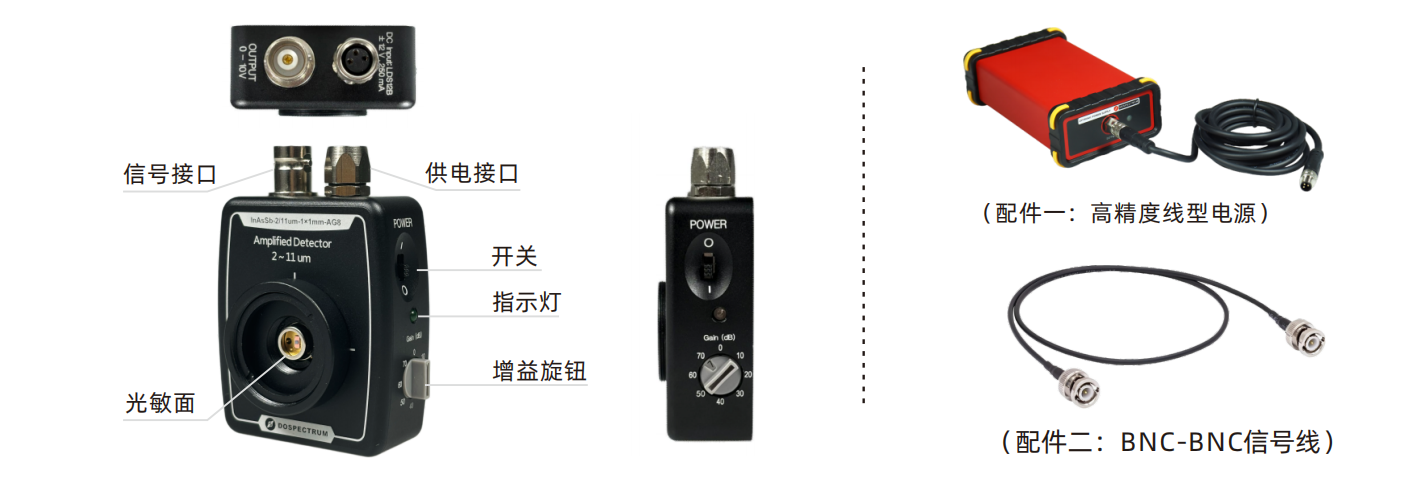

供电接口 | 供电开关 | 信号接口 | 增益调节 | 支杆接口 | 光学接口 | ||||||||||
LUMBERG RSMV3 FEMALE | 滑动开关 带LED指示灯 | BNC母座 | 8档旋钮 | M4×2 | SM1×1 SM0.5×1 | ||||||||||
八档定量可调增益参数 | |||||||||||||||
0dB | 10dB | 20dB | 30dB | ||||||||||||
增益(Hi-Z) | 1.51×103V/A | 增益(Hi-Z) | 4.75×103V/A | 增益(Hi-Z) | 1.5×104V/A | 增益(Hi-Z) | 4.75×104V/A | ||||||||
增益(50Ω) | 0.75×103V/A | 增益(50Ω) | 2.38×103V/A | 增益(50Ω) | 0.75×104V/A | 增益(50Ω) | 2.38×104V/A | ||||||||
带宽(BW) | 13MHz | 带宽(BW) | 1.7MHz | 带宽(BW) | 1.1MHz | 带宽(BW) | 300kHz | ||||||||
噪声(RMS) | ≤250uV | 噪声(RMS) | ≤250uV | 噪声(RMS) | ≤250uV | 噪声(RMS) | ≤250uV | ||||||||
40dB | 50dB | 60dB | 70dB | ||||||||||||
增益(Hi-Z) | 1.51×105V/A | 增益(Hi-Z) | 4.75×105V/A | 增益(Hi-Z) | 1.5×106V/A | 增益(Hi-Z) | 4.75×106V/A | ||||||||
增益(50Ω) | 0.75×105V/A | 增益(50Ω) | 2.38×105V/A | 增益(50Ω) | 0.75×106V/A | 增益(50Ω) | 2.38×106V/A | ||||||||
带宽(BW) | 90kHz | 带宽(BW) | 28kHz | 带宽(BW) | 9kHz | 带宽(BW) | 3kHz | ||||||||
噪声(RMS) | ≤250uV | 噪声(RMS) | ≤250uV | 噪声(RMS) | ≤300uV | 噪声(RMS) | ≤400uV | ||||||||
信号偏置 | ±8mV(Typ.) ，±12mV(Max) | ||||||||||||||
铟砷锑放大光电探测器 | 可选配置 | ||||
产品名称 | 材料 | 类型 | 特点 | 感光范围，感光尺寸 | 预留可选配置 |
PD: "光电探测器" | T：InAsSb铟砷锑 | A：放大型 | A：可调增益 | Q10：2-11um，1mm×1mm | -S：2-12um中的灵敏款 |
