测试日期

2012.12.24

测试工程师

杨广 戴佳豪

测试产品

Santec   TSL-570

审核

王秀祥

实验目的

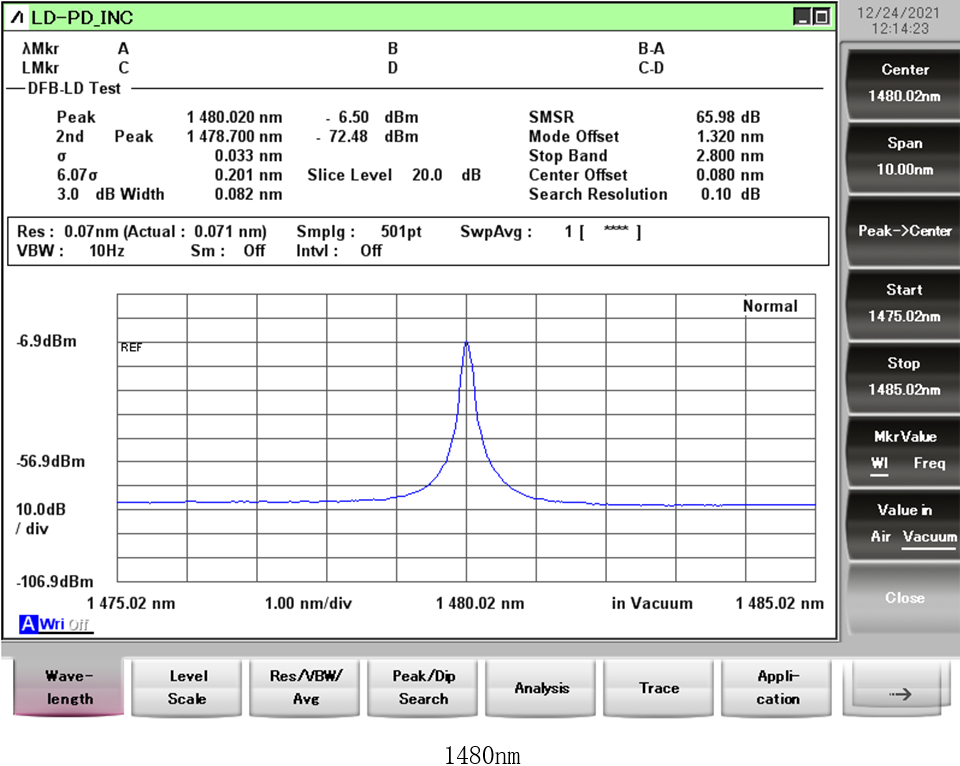

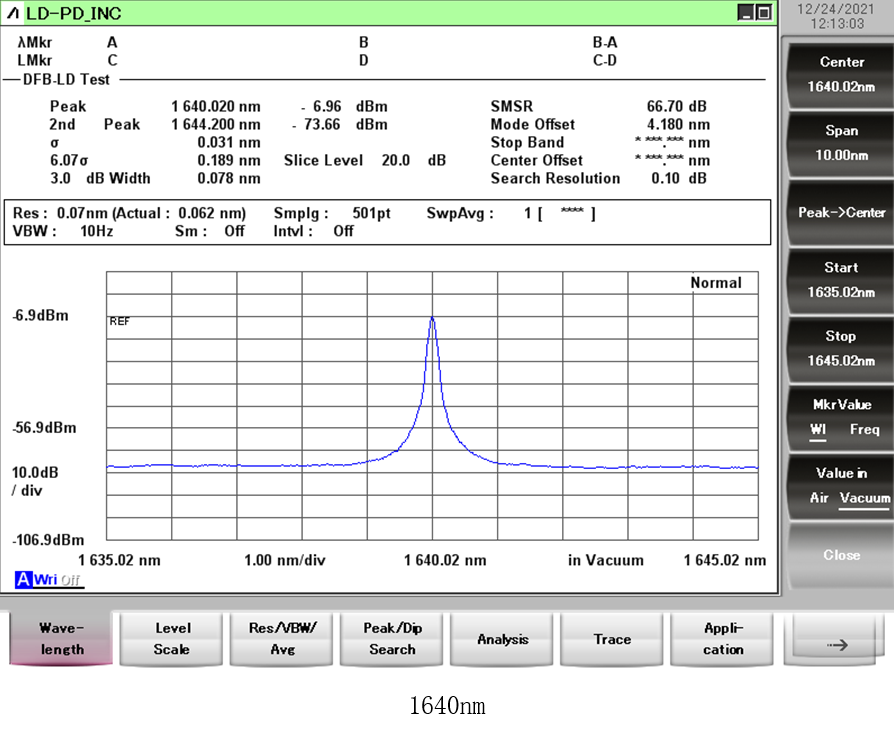

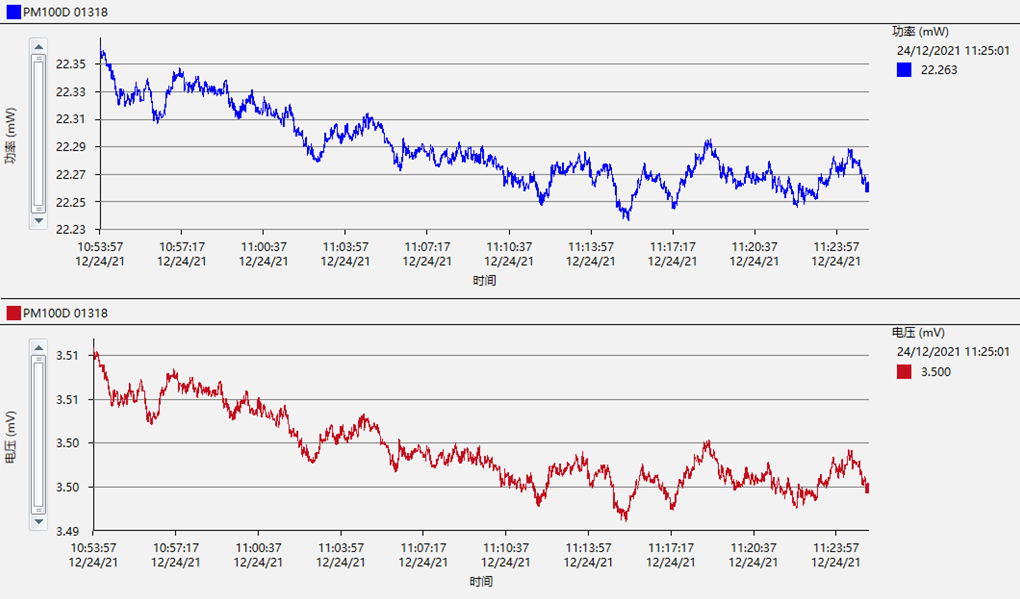

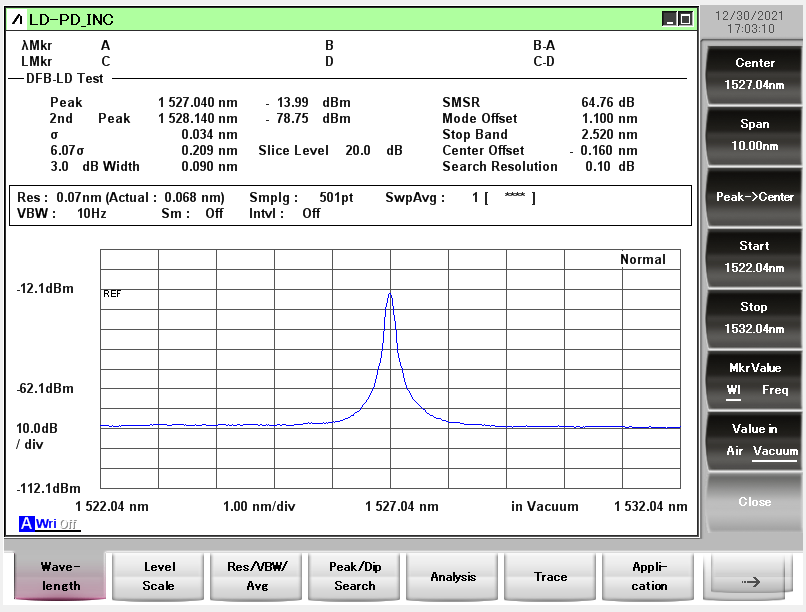

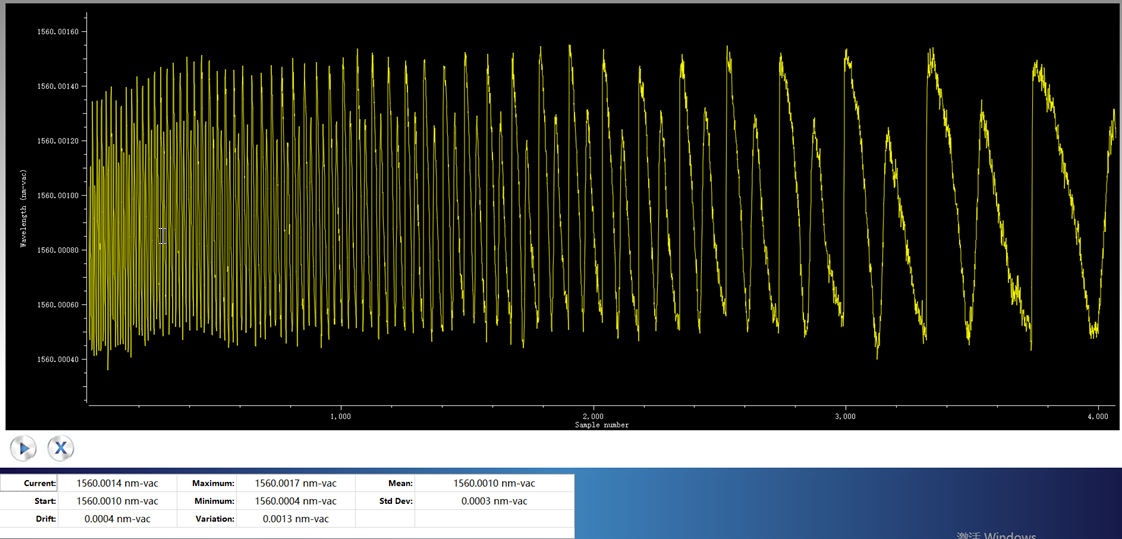

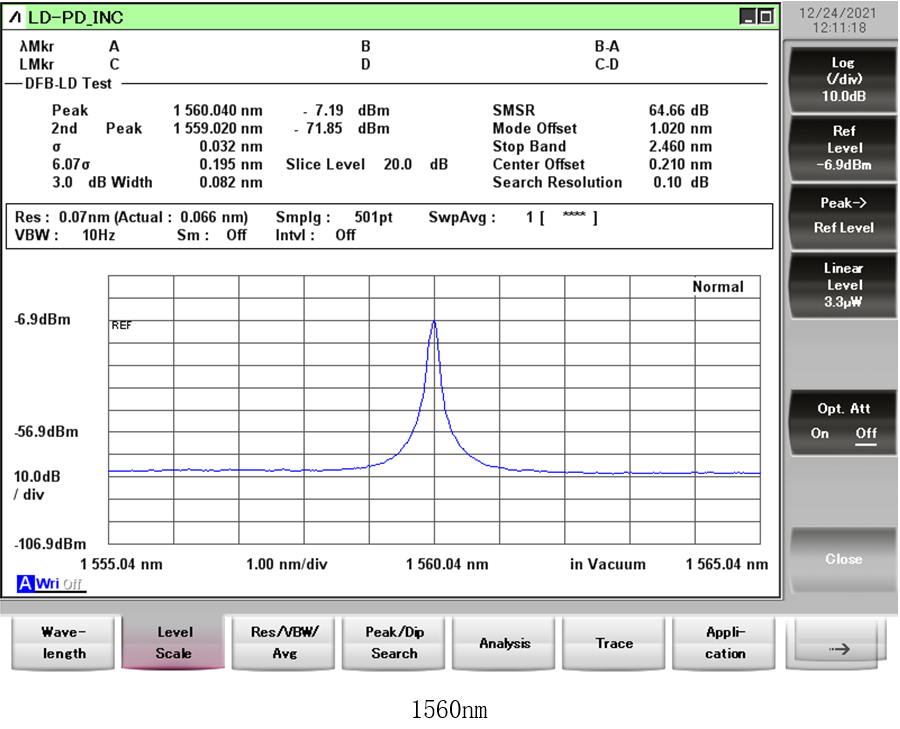

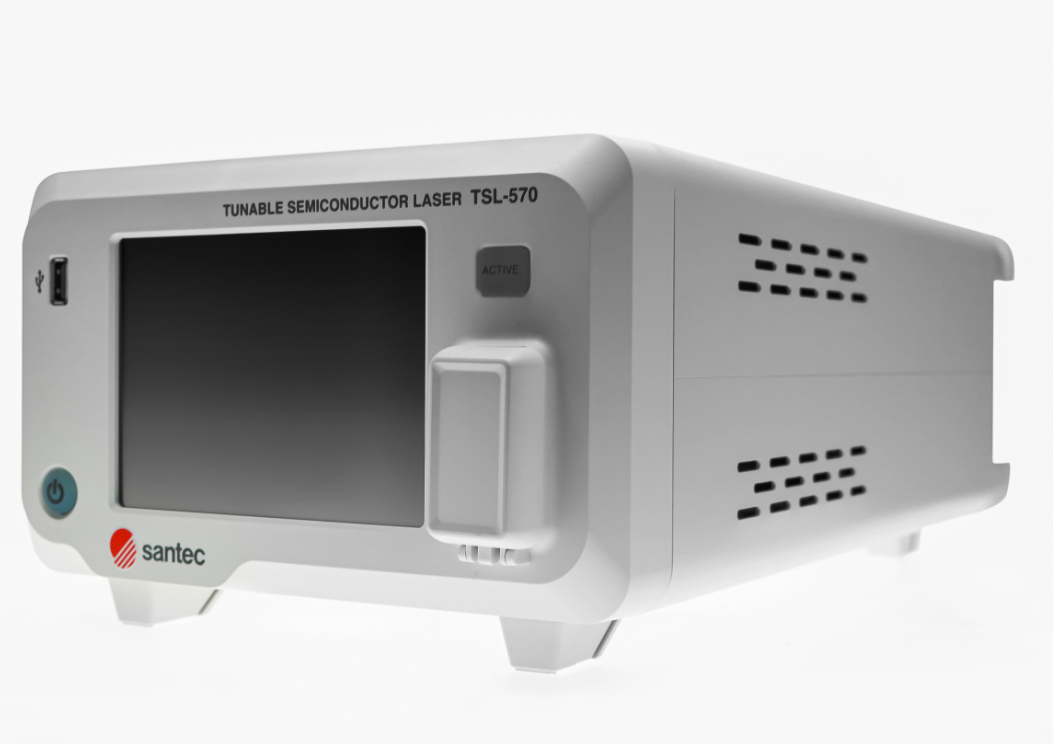

测试Santec TSL-570激光器

实验仪器

Santec   TSL-570激光器、功率计、光谱仪、波长计、线宽测试系统

Type A

Type C

Type P

jue对波长精度（典型值）*1

pm

±12

±2.5

±1.0

at 50 nm/s

±15

±3.5

±1.5

at 100 nm/s

±17

±4.5

±2.1

at 200 nm/s

相对波长精度（典型值）

pm

±9

±2.2

±0.8

at 50 nm/s

±12

±3.0

±1.3

at 100 nm/s

±14

±4.0

±1.9

at 200 nm/s

波长重复性 *2

pm

±5

±1.2

±0.5

at 50 nm/s

±6

±1.5

±0.8

at 100 nm/s

±8

±2.0

±1.1

at 200 nm/s

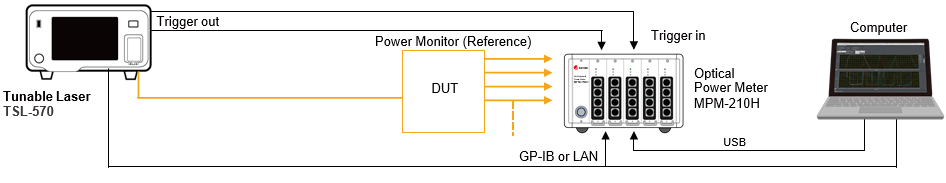

可调谐激光器

TSL-570 Type A, Type C and Type P

光功率计模块

MPM-211, 212

MPM-215

扫描速度

nm/s

1 to 200

单次扫描插损动态范围（典型值）

dB

40

60

2次扫描插损动态范围（典型值）

dB

75

-

PDL动态范围（典型值）

dB

0 to 5

IL测量时间（典型值）*3

sec

3@100 nm/s, 1.5@200 nm/s

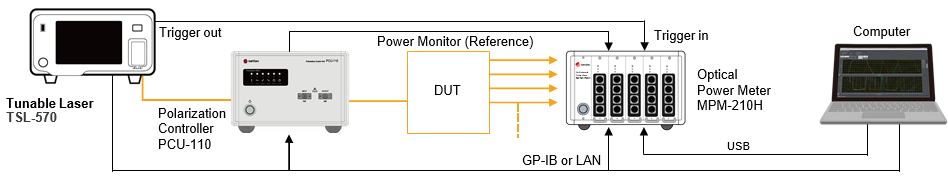

IL/PDL测量时间（典型值）*3

sec

12@100 nm/s, 6@200 nm/s

分辨率

pm

0.1

IL准确度（典型值）

dB

±0.02

±0.02

0 to 30 dB Device IL

±0.1

±0.02

30 to 40 dB Device IL

±0.1

±0.05

40 to 60 dB Device IL

PDL重复性（典型值）*2, *4

dB

±0.02

IL分辨率

dB

0.001

PDL精度（典型值）

dB

±(0.02 + 3% of PDL)

±(0.02 + 3% of PDL)

0 to 20 dB Device IL

±(0.15 + 3% of PDL)

20 to 40 dB Device IL

PDL重复性（典型值）*2, *4

dB

±0.02

PDL分辨率

dB

0.01

通信

-

USB (USB 2.0 High Speed)

MPM-210H

GP-IB (IEEE488.2), Ethernet

PCU-110 / MPM-210H

工作温度

℃

15 to 35

工作湿度

%

< 80

non-condensing

接口

光输出端口

-

FC or SC, SPC or APC

光纤

-

PMF *1

通信接口

-

GP-IB (IEEE 488.2), USB, Ethernet

光功率（可选）

V

0 to 3

调制

频率强度调制

kHz

DC to 400

(Input level -2 to 0 V, Modulation depth > 50 %/V (typ.))

环境条件及其他

工作环境

温度

℃

15 to 35

湿度

%

< 80 (non-condensing)

电源

-

AC100 to 120 / 200 to 240 V ±10 %, 50/60 Hz

额定功率

VA

100

尺寸 (W×D×H) *2

mm

220×385×130

重量

kg

7

Type   A

Type C

Type  A

Type C

内置系统

波长检测器

信号衰减器 及 功率计

波长检测器
信号衰减器及功率计

波长检测器
信号衰减器及功率计

波长检测器
信号衰减器及功率计

波长特征

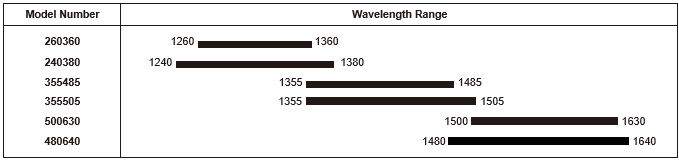

支持波段 – 扫描范围

O (1260   to 1360 nm) - 100 nm
ES (1355 to 1485 nm) - 130 nm
CL (1500 to 1630 nm) - 130 nm
SCL (1480 to 1630 nm) - 150 nm
LU (1560 to 1680 nm) - 120 nm

SCL (1480  to 1640 nm) - 160 nm

CL (1490   to 1630 nm) - 140 nm
SCL (1480 to 1640 nm) - 160 nm

O   (1260 to 1360 nm) - 100 nm

Ext   O (1240 to 1380 nm) - 140 nm
CL   (1500 to 1630 nm) - 130 nm
SCL   (1480 to 1630 nm) - 150 nm
ES   (1355 to 1485 nm) - 130 nm

扫描类型

Bidirectional   sweep
Bidirectional step

Bidirectional   sweep
Bidirectional step

Bidirectional   sweep
Bidirectional step

Bidirectional   sweep
Bidirectional step

扫描速度

1 to 100   nm/sec

0.5 to   100 nm/sec

0.5 to   200 nm/sec

1 to 200   nm/sec

jue对波长精度

(典型精度 @ 25°C)

±20 pm

(±15 pm)

± 5 pm

(± 3 pm)

±2 pm

(±1 pm)

±2 pm

(±0.5 1 pm)

±20 pm

(±15 pm)

±5 pm

(±3 pm)

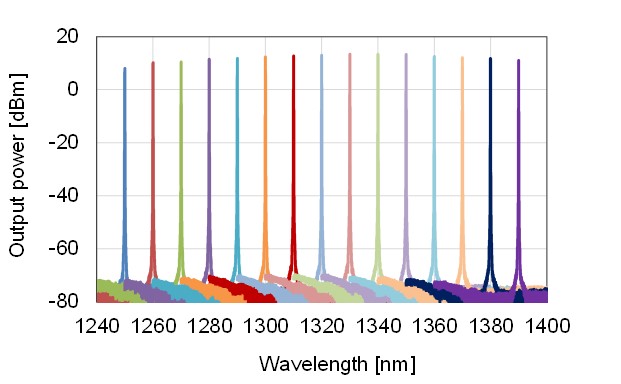

光功率特征

Max. 输出功率

≥ 13 dBm

≥ 13 dBm

≥ 13 dBm

>13 dBm

输出功率

O-band/CL-band/U-band

ー

CL-band

O-band/Ext   O-band/CL-band

>   10 dBm (全范围)

>10 dBm (1500 to 1630 nm)
> 8 dBm(全范围)

> 10 dBm (1260 to 1360 nm)
> 10 dBm (1500 to 1630 nm)
> 7 dBm(全范围)

ES-band

ー

ES-band

> 10 dBm(1380 to 1485nm)

> 7 dBm(全范围)

> 10 dBm(1380 to 1485nm)
> 7 dBm(全范围)

SCL-band

SCL-band

SCL-band

SCL-band

> 10 dBm(1500 to 1630 nm)
> 7 dBm(全范围)

> 10 dBm(1500 to 1630nm)

> 7 dBm(全范围)

>10 dBm(1500 to 1630 nm)

> 7 dBm(全范围)

>10 dBm(1500 to 1630 nm)
> 7 dBm(全范围)

光谱

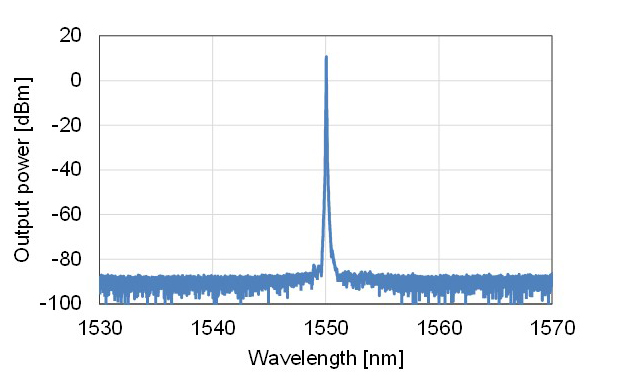

边模抑制比 (典型值.)

≥ 45   dB

≥ 45 dB

≥ 45   dB

≥ 45 dB

信噪比

≥ 80 dB/nm (O, ES, CL, SCL)
≥ 45 dBnm(U)

≥ 80 dB/nm

≥ 80   dB/nm

≥ 80 dB/nm

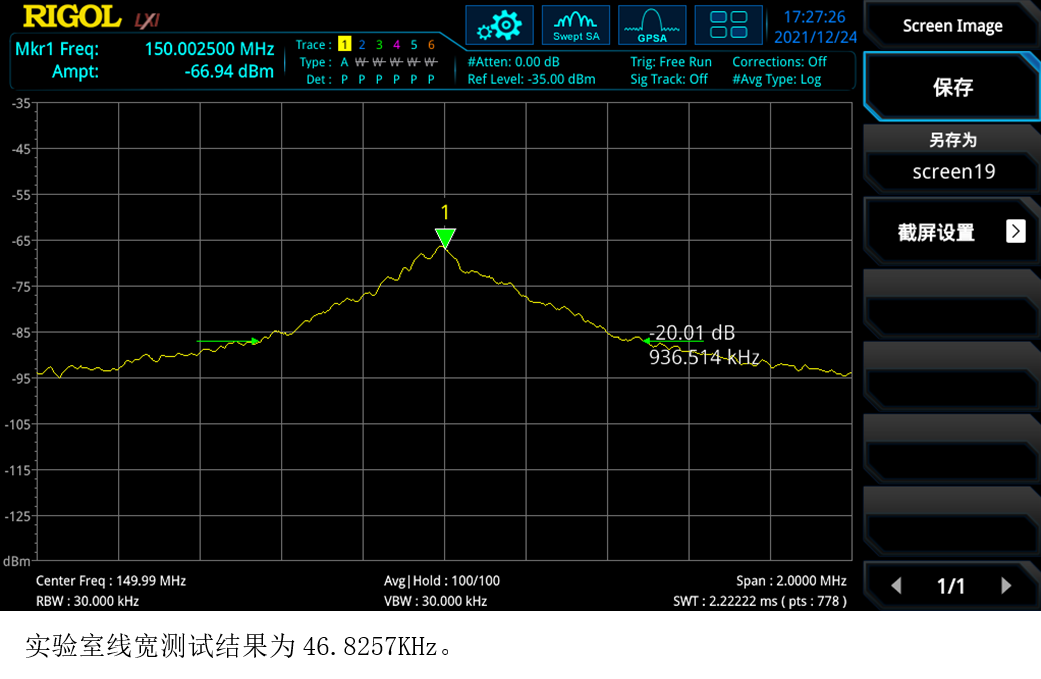

线宽 (典型值.)

200 kHz

100 kHz

60 kHz

200 kHz

Type A

Type C

波长特性

波长范围

nm

1260-1360 / 1355-1485 / 1500-1630

分辨率

pm

0.1

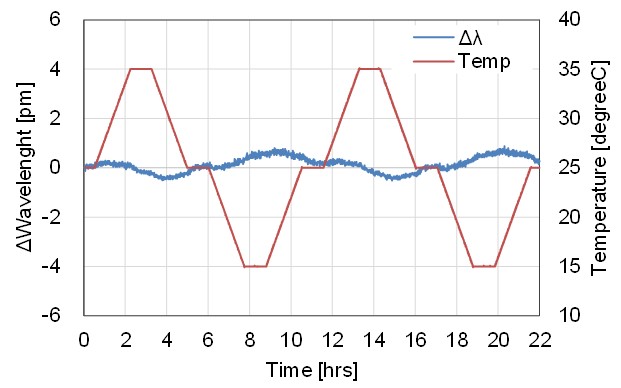

波长稳定性（典型值）*１

pm

<±5

<±1

jue对精度 *2

步进扫描模式

pm

±15

±3

jue对精度（工作温度）

pm

±20

±5

重复性（典型值）

pm

±5

±1

jue对精度（典型值）*2

连续扫描模式

@100 nm/s

pm

±15

±5

重复性（典型值）

pm

±8

±1.5

扫描速度

nm/s

1 to 200

精细调谐范围

GHz

>10

输出功率特性

输出功率

峰值（典型值）

dBm

>13

@1260-1360 / 1380-1485 /1500-1630 nm

dBm

>10

@1355-1485 nm

dBm

> 7

稳定性 * , *3

dB

±0.01

重复性 *3

步进扫描模式

dB

±0.01

输出平坦度与波长比 *3

dB

±0.2

动态功率重复性（典型值）*3

连续扫描模式

@100 nm/s

dB

±0.01

动态相对功率平坦度 *3

dB

±0.02

相对强度噪声(RIN) (典型值) *4

dB/Hz

-145 (1 MHz to 3 GHz)

光谱

线宽（典型值）

相干控制关

kHz

200

相干控制开

MHz

40

SMSR（典型值）

dB

> 45

STSSER *5

dB

> 70

SSSER *6

dB/nm

> 80 (> 90 dB/0.1 nm)

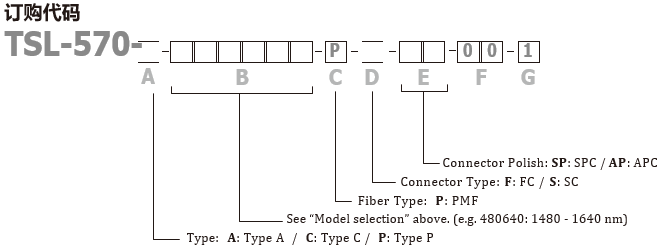

Type A

Type C

Type P

波长特性

波长范围 *8

nm

1240 - 1380 / 1355 - 1505 / 1480 - 1640

分辨率

pm

0.1

波长稳定性（典型值）*１

pm

< ±5

<   ±1

±1

jue对精度 *2

步进扫描模式

pm

±15

±3

±1 (typ.)

jue对精度（工作温度）

pm

±20

±5

±2

重复性（典型值）

pm

±5

±1

±0.5

jue对精度（典型值）*2

连续扫描模式

@100 nm/s

pm

±15

±5

±1.5

重复性（典型值）

pm

±8

±1

±0.8

扫描速度

nm/s

1 to 200

精细调谐范围

GHz

>10

输出功率特性

输出功率 *7

峰值（典型值）

dBm

> 13

@1260-1360 / 1380-1485 /1500-1630 nm

dBm

> 10

全波长调谐范围

dBm

> 7

稳定性 *1, *3

dB

±0.01

重复性 *3

步进扫描模式

dB

±0.01

输出平坦度与波长 *3, *7

dB

±0.2

动态功率重复性（典型值）*3

连续扫描模式

@100 nm/s

dB

±0.01

动态相对功率平坦度 *3

dB

±0.2

相对强度噪声(RIN) (典型值) *4

dB/Hz

-145 (1 MHz to 3 GHz)

光谱

线宽（典型值）

相干控制关

kHz

200

100

相干控制开

MHz

40

SMSR（典型值）

dB

> 45

STSSER *5

dB

> 70

SSSER *6

dB/nm

> 80 (>90 dB/0.1 nm)
