PB1319系列太赫兹光混频器在一个实用、坚固、光纤耦合的封装中提供成熟的低温砷化镓半导体技术。这些光混频器是按照ISO：9000制造标准制造的，采用全激光焊接组件，其中包括泵浦激光器的集成光学透镜和太赫兹硅透镜。PB1319光混合器具有稳定的特性，即使温度低至4.5开氏度。
产品特点坚固的包装设计，采用全焊接结构、 偏振保持光纤耦合、 最佳性能的内部镜头、 用于自由空间低损耗耦合的高电阻率超半球、 集成30 V稳压二极管，用于防静电保护、 高回波损耗的角度接口、 在780nm至855nm波长下工作、 提供定制配置

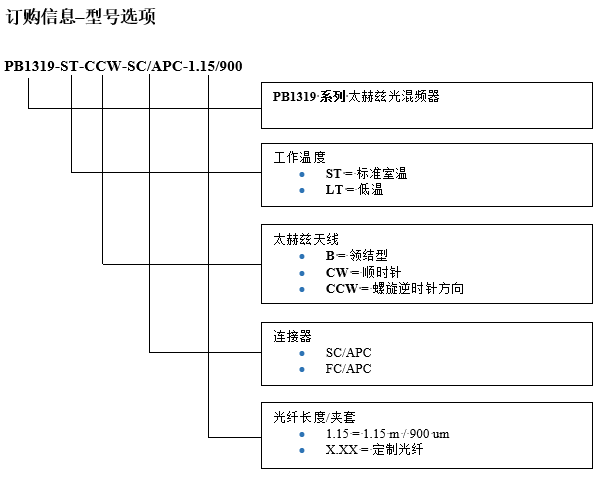

产品型号PB319-ST-CCW-SC/APC-1.15/900
应用领域签名识别Ø 生物制品Ø 化学药品分子光谱学固态光谱学太赫兹成像材料表征太赫兹连续波的产生和探测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
相关产品
工作波长 工作情况温度
780-855nm -40~+80°C
参数 | 最小值 | 典型值 | 最大值 | 单位 |
操作温度* | -40 | 25 | +85 | °C |
工作光波长 | 760 | - | 855 | nm |
有效太赫兹光谱 | 100 | - | 3000 | GHz |
20V偏置，25℃时的暗电流 | - | 0.3 | .5 | µA |
变送器上的偏置电压 | - | ±20 | ±25 | V |
200GHz时的太赫兹功率** | .02 | 0.1 | 0.5 | µW |
太赫兹功率动态范围*** @ 100 GHz @ 1000 GHz *** |
- - |
70 50 |
- - |
dB |
平均光泵浦功率 | - | 30 | 40 | mW |
780nm时的光回波损耗 | 20 | 40 | - | dB |
产品规格(低温光混合器)
参数 | 最小值 | 典型值 | 最大值 | 单位 |
操作温度* | 4.5 | 300 | 350 | K |
工作光波长 | 760 | - | 785 | nm |
有效太赫兹光谱 | 100 | - | 3000 | GHz |
20V偏置，25℃时的暗电流 | - | 0.3 | .5 | µA |
变送器上的偏置电压 | - | ±20 | ±25 | V |
2 0GHz时的太赫兹功率** | .02 | 0.1 | 0.5 | µW |
太赫兹功率动态范围*** @ 100 GHz @ 1000 GHz *** |
- - |
70 50 |
- - |
dB |
平均光泵浦功率 | - | 30 | 40 | mW |
780nm时的光回波损耗 | 20 | 40 | - | dB |
*非冷凝
** 780nm时泵浦功率为30 mW，偏压至500 uA光电流
***在像PB7200这样的光混合系统中，依赖于激光源

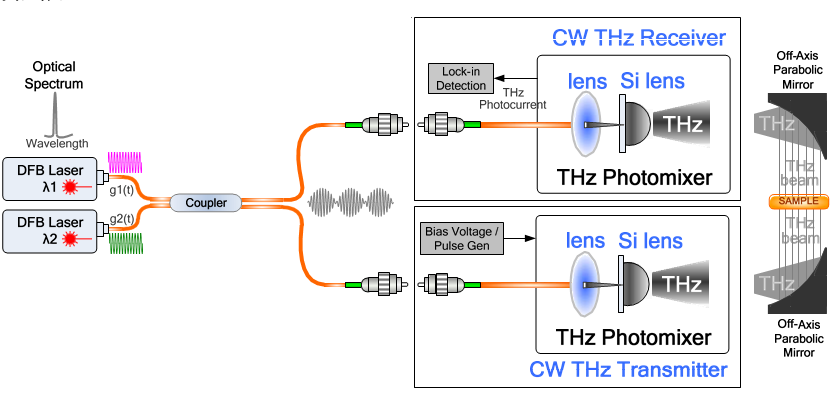

典型配置

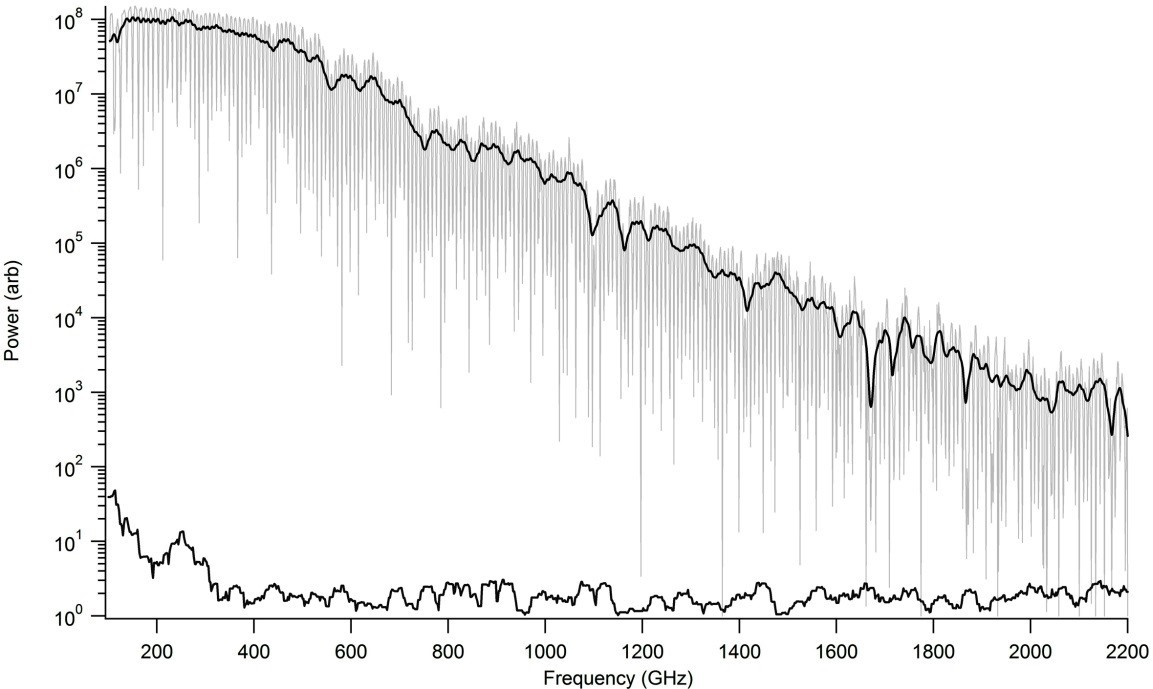

典型性能
PB7220系列光谱仪中采用两个光混频器时的典型性能。通过阻挡太赫兹光束，说明噪声级功率是由激光产生的。更高光谱纯度的激光器将改善动态范围。相干检测产生的干涉条纹是灰色的，已经被消除。
