筱晓光子的40米长光程气体吸收池采用全光纤结构设计。光纤输入和光纤输出单元用于各种气体的光谱分析和检测。气体吸收池的光学结构采用自主技术上认可设计，具有优异的光学稳定性、辅助性和高稳定性的光学封装结构，主要由气体腔、反射镜、标准光纤连接器、气体进出口、防震座等组成。独te的悬浮光路设计，具有优异的振动和温度稳定性，能在多种复杂环境中稳定工作，非常适合各种气体的在线实时检测。系统噪声低，可用于痕量气体分析。
产品特点气室结构超稳定，抗振能力强 、 体积小，结构紧凑，携带方便。 、 40米长光程有效光路。 、 输入和输出与标准单模光纤耦合
产品型号PL-40-S3-AR6-FSA
应用领域工业环境中的监测任务 科学研究中的红外吸收光谱 工业在线监测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
有效光程 工作波长
40米 1300~1700nm
技术参数
技术参数 | 单位 | 指标 |
工作波长 | nm | 1300~1700 |
有效光程 | m | 40 |
光纤特性 | 锥形弯曲不敏感 | |
连接头 | FC/APC | |
材质 | SUS304 | |
镀膜镜片 | HR介质膜 | |
气体进出孔 | NPT1/8 | |
插入损耗 | ＜3dB@1550nm | |
反向击穿压力 | ＜0.35MPa | |
重量 | 1.7Kg | |
尺寸 | 89x304x49mm | |
容量 | 450ml | |
操作功率 | 1W | |
锥形弯曲不敏感光纤标称特性和公差
参数 | 指标 |
截止波长 | 920nm |
最大衰减 | 2.1dB/km |
包层直径 | 125um |
涂层直径 | 250um |
芯包层同心度 | ≤0.5um |
模场直径 | 9.5um |
1Turnx15mm Diameter@1550nm | ＜0.5dB |
1Turnx15mm Diameter@1625nm | ＜1.0dB |
1Turnx20mm Diameter@1550nm | ＜0.1dB |
1Turnx20mm Diameter@1625nm | ＜0.2dB |
1Turnx30mm Diameter@1550nm | ＜0.03dB |
1Turnx30mm Diameter@1625nm | ＜0.1dB |
绝对最大值参数
参数 | 单位 | 最小值 | 典型值 | 最大值 |
气室温度 | ℃ | -20 | 25 | ﹢85 |
轴向拉力 | N | - | - | 5N |
侧拉力 | N | - | - | 2.5N |
光纤弯曲半径 | mm | 16 | ||
工作温度 | ℃ | -40 | +85 |

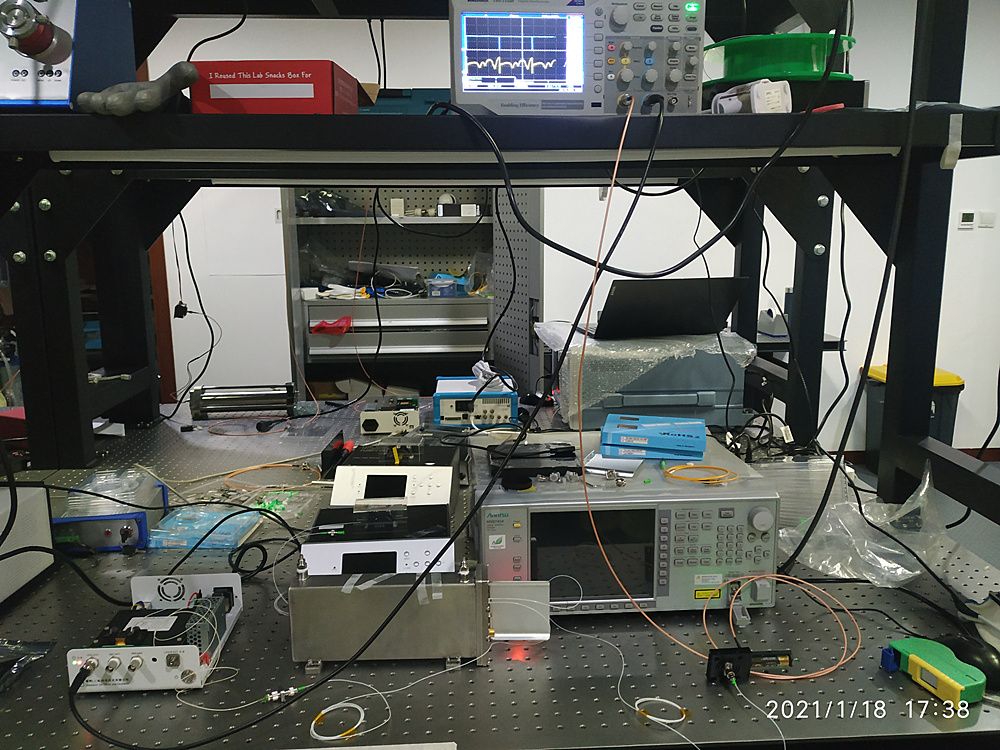

实验室测试
步骤：
1、安装1392nm激光器，激光器输出光纤连接40米长光程气室的一端光纤
2、40米气室的另一端光纤接入探测器
3、用BNC转SMA线连接探测器和示波器
4、打开激光器，调节电流和温度，在示波器上看水分子的直接吸收
测试结果及分析验证：

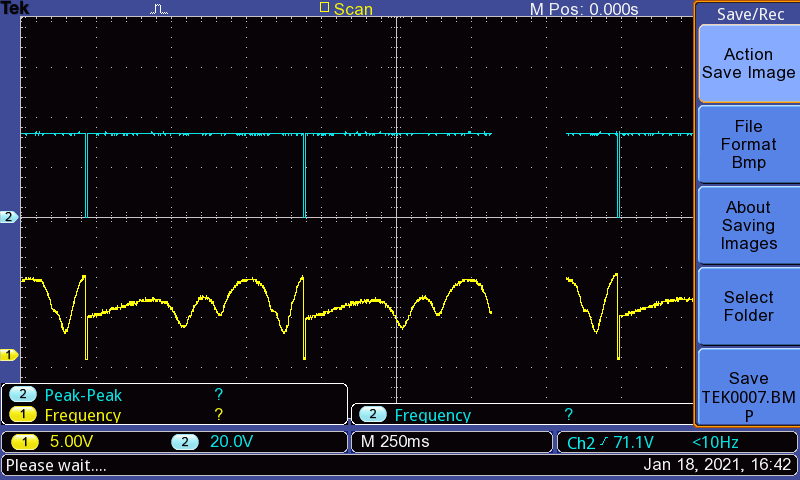

我们通过调节激光器的电流和温度，使激光波长扫过水分子在1392nm左右的吸收峰，测得直接吸收谱线如下图所示

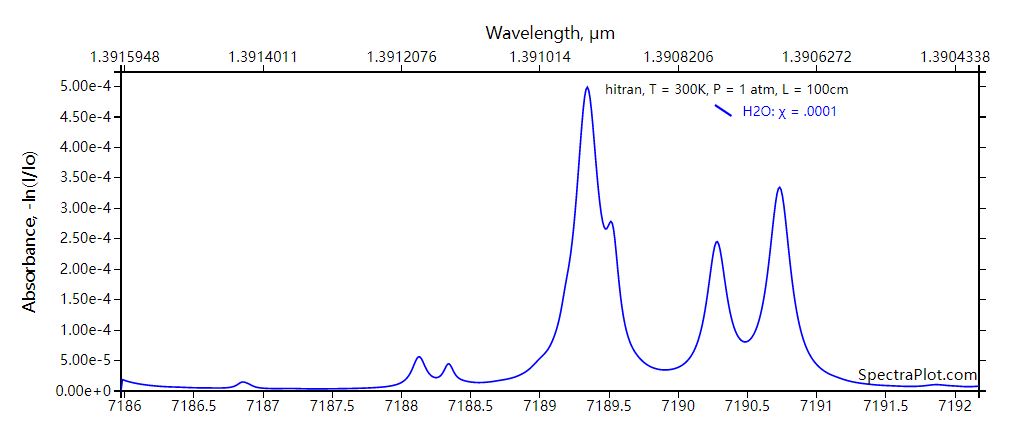

为了验证是水分子的吸收我们查询了Hritral数据库的参数如下
我们可以看到，数据库里和我们测得的示波器上的吸收峰正好对应，由此也验证了我们示波器上的吸收谱就是水分子的吸收
型号及订购
PL-40-S3-AR6-FSA
光程：40: 40米
材质：S3: SUS304
气体口直径：AR6: 6mm
光纤及连接头：FSA: SMF-28E，FC/APC
