10米光进电出气体吸收池应用于多种气体光谱分析检测。气室的光路结构使用自主技术上认可设计、具有优良光学稳定性的扁波气室（SlimBoss Gas Cell），辅助与高稳定性的光学封装结构，主要由气体腔体、反射镜、标准光纤接头、气体进出口以及防震底座等组成。独te的悬浮光路设计，具有优异的震动和温度稳定性，可以在各种复杂的环境中稳定工作，非常适合各种气体在线实时检测。具备低系统噪声，可应用于痕量气体分析。
产品特点 气室结构稳定抗震动，抗外部挤压 、 气室体积小、结构紧凑、便于携带 、 有效光程长 、 输入均采用标准单模光纤，输出采用ＰＤ或者光纤形式 、 工业在线控制
产品型号GC-10M-1960-2400
应用领域大气污染物监测 燃煤烟气排放监控 垃圾焚烧排放监控 化工园区污染物监测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
有效光程 工作波长
10m 1960-2400nm
参数 | 技术规格 |
有效光程 | 10m |
波长范围 | 1960-2400nm |
插入损耗 | ≤2dB |
输入最大光功率 | 2mW |
光纤类型 | nufern SM1950光纤 |
输出类型 | PD |
反射镜 | 介质膜 |
耐压范围 | ≤0.3MPa |
气体接口 | Φ6直通 |
气体容积 | 约为69mL |
产品总重 | 约为450g |
壳体材质 | 6061 |
工作温度 | -20℃-70℃ |
存储温度 | -40℃-85℃ |
PD参数
参数 | 符号 | Min | 典型值 | Max | 单位 |
储存温度 | Tstg | -50 | - | + 125 | °C |
工作温度 | Top | -40 | 25 | 85 | °C |
PD反偏电压 | VR | - | - | 1 | V |
焊接温度 | Tsold/t | 260/10 | - | - | °C/s |
波长范围 | λp | 900 | - | 2600 | nm |
光敏面 | Φ | 0.3 | mm | ||
响应度 | Re=λp | 1 | - | - | A/W |
暗电流 | ID(TC=+25°C/VR=0.5V) | 0.4 | - | 4 | uA |
电容 | CJ(VR=1V，f=1MHz) | - | 50 | 100 | pF |
10米光程小型化气室使用测试

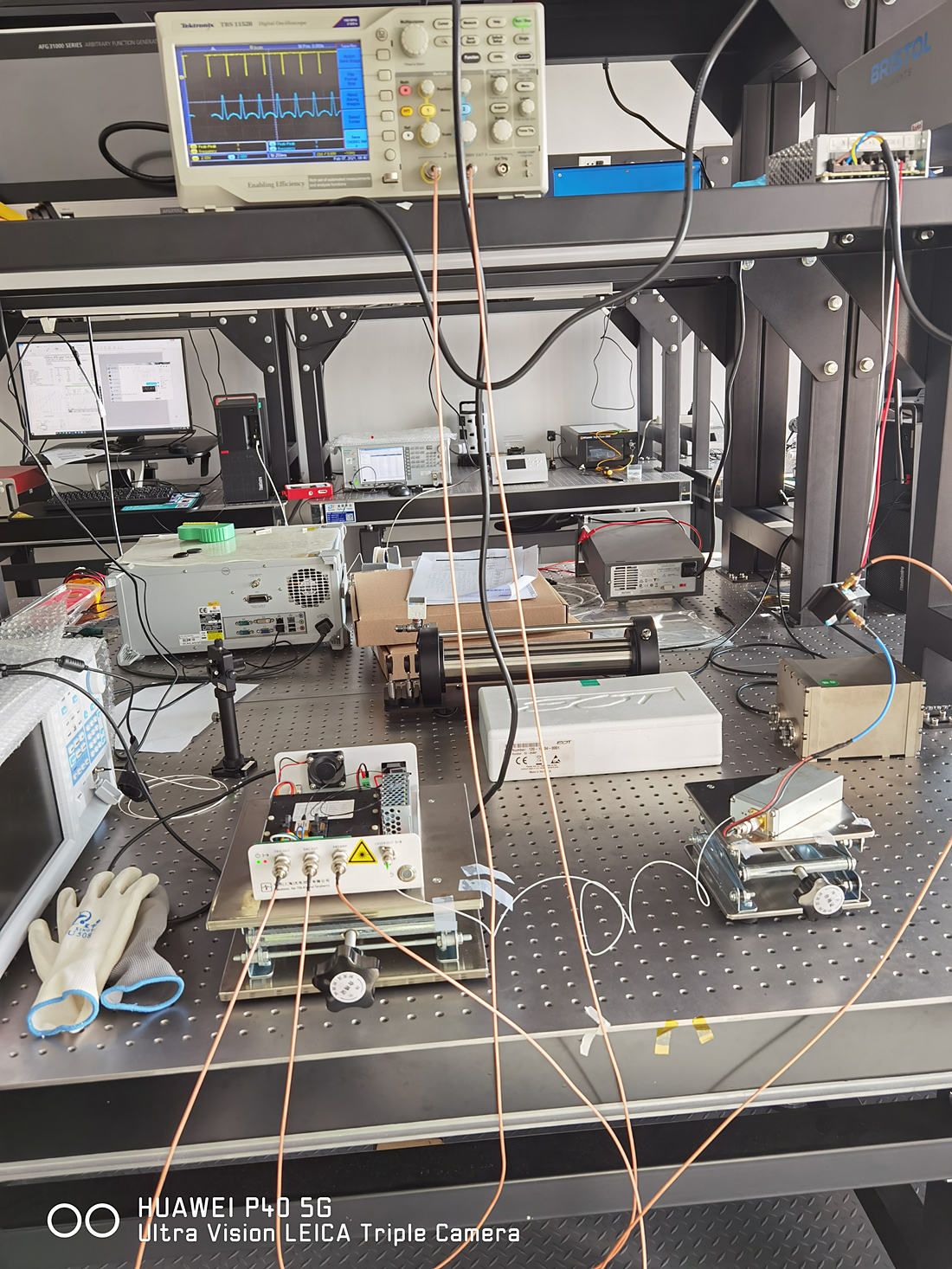

使用2004nm和2327nm DFB激光器，搭建TDLAS气体吸收系统，通过气室测量信号系统搭建图：
对于2004nm DFB激光器，用来测量CO2的气体吸收浓度：

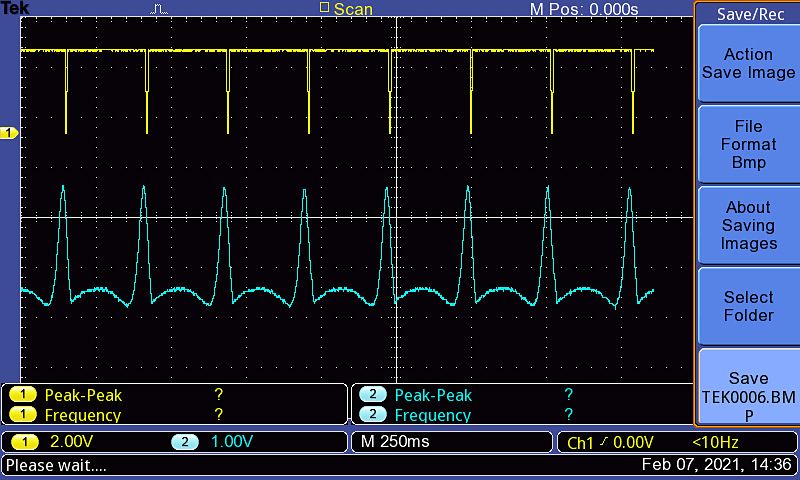

2004nm DFB激光器测量CO2气体吸收浓度幅值

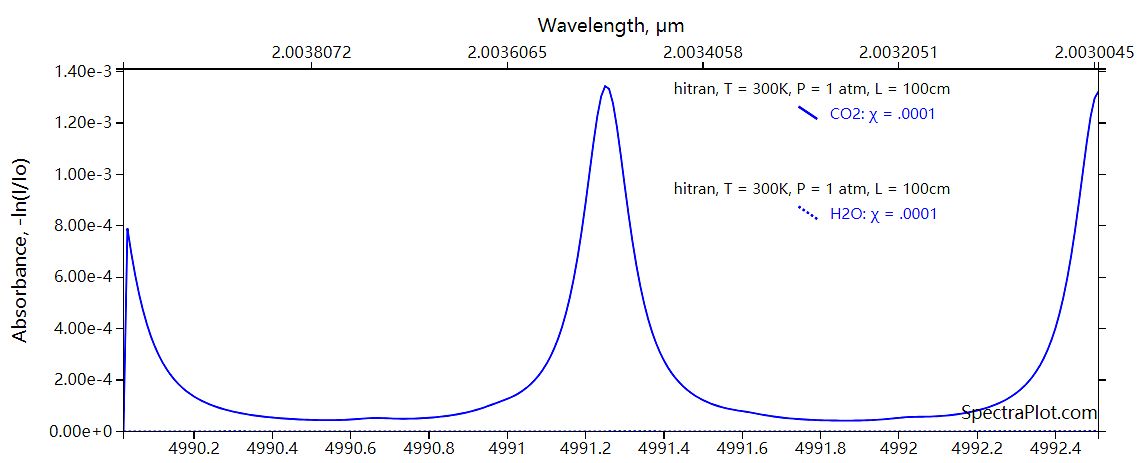

与我们数据库数据对比，
验证此吸收峰是我们测量的CO2的气体在2004nm处的吸收峰
对于2327nm DFB激光器，用来测量CO的气体吸收浓度：

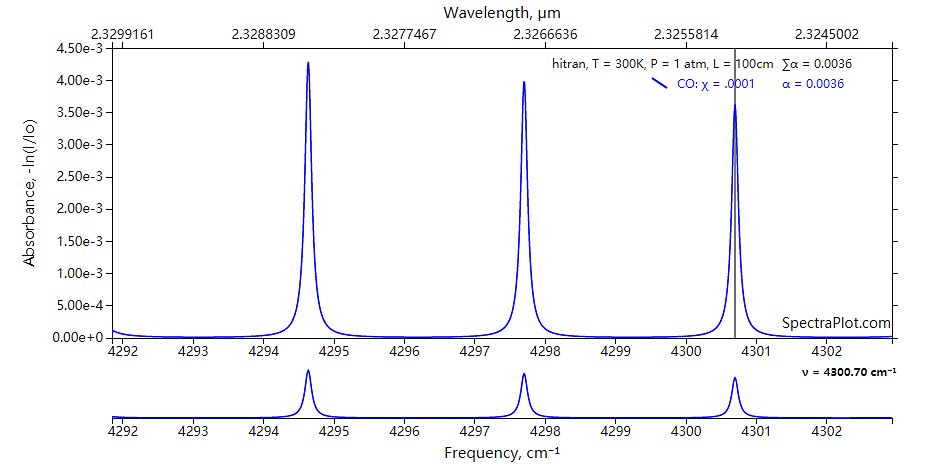

与我们数据库数据对比，
验证此吸收峰是我们测量的CO的气体在2327nm处的吸收峰
通过对比，我们可以发现，使用10米小型化气室后，测量的气体吸收分子幅值随着光程的延长而变大，并且探测的噪声滤掉很多，对信号的干扰越来越小，测量精度得以提升。
