FTL-f30mm是一种安装的TPX（聚甲基戊烯）透镜。它与CTL-D25mm或CTLF-D25mm组合使用，以聚焦光电导天线（PCA）发射的太赫兹辐射。带有准直TPX透镜（CTL-D25mm或CTLF-D25mm）的光电导发射天线的准直太赫兹光束使用安装的TPX透镜FTL-f32.5 mm聚焦。焦距为32.5 mm。
产品特点使用高透过率TPX（聚甲基戊烯）透镜，可以对太赫兹光束进行整形、 搭配一个TPX透镜可以准直来自超半球形基板透镜的发散太赫兹光束、 搭配两个TPX透镜，可以实现清晰的THz聚焦、 1英寸直径的TPX透镜可被容易地安装到具有超半球形硅透镜的PCA光导天线上
产品型号FTL-f32.5mm
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
直径 折射率
25.4mm 1.45 at 1 THz
型号参数
聚焦TPX透镜材料TPX（聚甲基戊烯）
折射率n: 1.45@1 THz
吸收系数.α:0.3厘米-1
直径:25.4毫米
厚度:8.0毫米
后焦距:32.5毫米
聚焦太赫兹光束
孔径角α: 17.6°
艾里圆盘直径
at 300 GHz 1.9 mm
at 1 THz 554 µm
at 3 THz 185 µm
透镜管
外径30.5毫米
总长16.5毫米
兼容PCA
FTL-f32.5mm可与CTL-D25mm和CTLFD25mm一起使用。

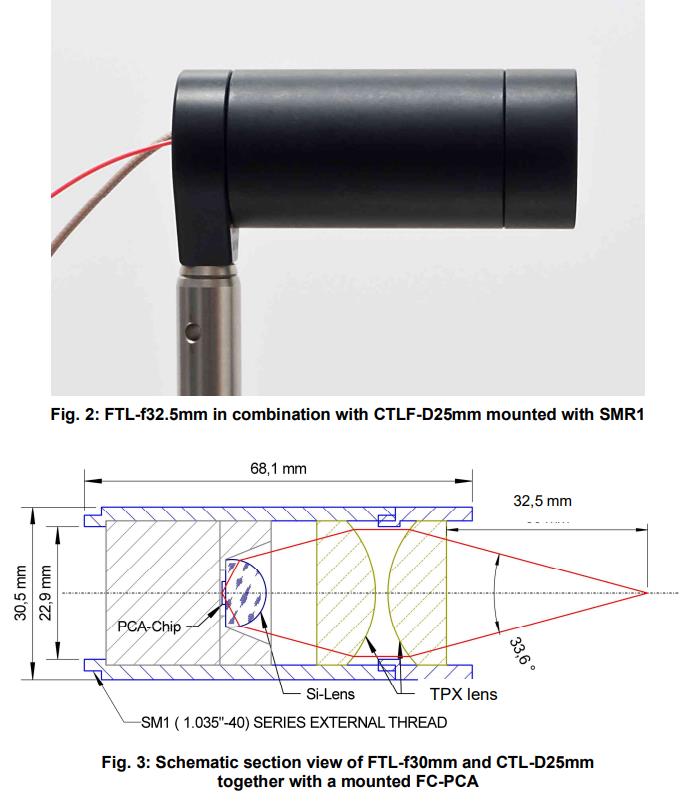

图3：FTL-f30mm和CTL-D25mm以及安装的FC-PCA的截面示意图
推荐的安装选项
透镜管的SM1螺纹允许FTL-f32.5毫米连接到BATOP的准直安装太赫兹透镜（CTL-D25毫米和CTLF-D25毫米）。它们可以一起安装在Thorlabs的SMR1上。

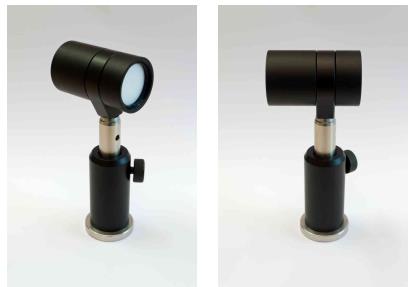

图4：安装选项：FTL-f32.5mm和CTL-D25mm与SMR1一起安装
> CTL-D25mm - 已安装的准直非球面TPX透镜，直径25.4 mm以上..
> CTLF-D25mm -子弹形高阻硅透镜
用于光纤耦合PCA的安装准直非球面TPX透镜，直径25.4 mm以上..
用于PCA的安装准直TPX透镜，直径25 mm
产品描述：
CTL-25mm 是光电导天线 (PCA) 的附件，安装在直径为 25.4 mm 的铝制散热器上，并配有 BATOP 的超半球形硅衬底透镜。
这种天线的发散太赫兹光束Shou先被超半球形硅透镜轻微收集。第二步，太赫兹光束被一个直径为 1 英寸的 TPX（聚甲基戊烯）透镜准直，该透镜在可见光谱区也是透明的。经过准直的太赫兹光束从 CTL-D25mm 射出时的直径为 22 毫米。同样的配置可用于测量准直太赫兹光束。可在优秀个 TPX 镜头前再安装一个聚焦 TPX 镜头，以获得焦距为 30 毫米的聚焦太赫兹光束。
准直TPX透镜 | 材料 | TPX (Polymethylpentene) |
折射率 n | 1.45@1 THz | |
吸收系数 α | 0.3 cm-1 | |
直径 | 25.4mm | |
厚度 | 10.3mm | |
焦距 | 42mm | |
后焦距(from flat surface) | 35mm | |
准直太赫兹光束 | 光束直径 | 22.4mm |
透镜镜筒 | 外径 | 30.5mm |
总长度 | 29.2mm | |
兼容PCAs | CTL-D25mm可以用作PCA的外壳，PCA安装在直径25.4 mm的铝制散热器上。电缆需要指向PCA的正面（激光器或芯片侧）。此外，PCA需要配备一个BATOP的超半球硅基板透镜。 | |
推荐的安装选项
镜头管的SM1螺纹使其能够连接到配备有相同螺纹的多个标准零件上。 在安装透镜和 PCA 时，可以将管螺纹朝向发射或接收辐射的正面，也可以朝向光纤和电缆从天线模块出口的背面。我们建议使用Thorlab的SMR1作为静态安装解决方案。CTL-D25mm与装有非球面光学透镜的PCA兼容。在这种情况下，需要更大的透镜管，并且长度将增加到2''。
自行组装CTL-D25mm
当您单独购买CTL-D25mm时，您需要自己组装。 下面的照片向您展示了如何操作。Shou先将较细的测距环插入镜筒。然后插入镜头和第二个较粗的测距环。确保镜头的平面朝向天线。然后插入 PCA。最后拧上固定环，固定所有组件。其外螺纹与镜头管的内螺纹相匹配。因此，您需要一个额外的工具，例如 Thorlabs 的 SPW602 扳手。
可选与聚焦太赫兹透镜组合
可以在CTLF25mm上安装另一个焦距为30mm的第二个TPX镜头FTL-f30mm，以获得太赫兹焦点。有关更多信息，请参阅FTL-f30mm的数据表。
> FTL-f32.5mm - 聚焦平凸TPX透镜
PCA专用TPX透镜 通用参数 | |
透镜直径 | 25.4 mm |
透镜厚度 | 8.0 mm |
焦距 | 32.5 mm |
通光孔径 | 22.4 mm |
折射率 | 1.45 at 1 THz |
吸收系数 | 0.3 cm-1 |
材质 | TPX（聚甲基戊烯） |
太赫兹透镜面形 | 平凸（非球面） |
PCA兼容外壳 | |
以下为BATOP聚焦平凸TPX透镜 标准品型号
TPX透镜，直径1英寸和2英寸,其中TPX-D25.4-f10，专门用于空间高分辨率的应用
1英寸直径TPX透镜，焦距F：10mm~32.5mm
型号 | TPX-D25.4-f10 | TPX-D25.4-f15 | TPX-D25.4-f25 | TPX-D25.4-f32.5 |
透镜直径 | 25.4 mm | 25.4 mm | 25.4 mm | 25.4 mm |
焦距 | 10 mm | 15.0 mm | 25.0 mm | 32.5 mm |
通光孔径 | 20 mm | 23.4 mm | 22.4 mm | 22.0 mm |
折射率 | 1.45 at 1 THz | 1.45 at 1 THz | 1.45 at 1 THz | 1.45 at 1 THz |
数值孔径NA | 0.64 | 0.59 | 0.38 | 0.3 |
中心透镜厚度 | 11.2 mm | 8.0 mm | 8.0 mm | 8.0 mm |
边缘厚度 | 3.3 mm | 1.6 mm | 3.1 mm | 4.2 mm |
材质 | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） |
形状 | 平凸（非球面） | 平凸（非球面） | 平凸（非球面） | 平凸（非球面） |
注意,价格区分为已装配价格及未已装配价格
1英寸TPX透镜，焦距F：50mm~150mm
型号 | > TPX-D25.4-f50 | TPX-D25.4-f67 | TPX-D25.4-f100 | TPX-D25.4-f150 |
透镜直径 | 25.4 mm | 25.4 mm | 25.4 mm | 25.4 mm |
焦距 | 50.0 mm | 67 mm | 100 mm | 150 mm |
通光孔径 | 22.4 mm | 22.4 mm | 22.4 mm | 22.4 mm |
折射率 | 1.45 at 1 THz | 1.45 at 1 THz | 1.45 at 1 THz | 1.45 at 1 THz |
数值孔径NA | 0.21 | 0.16 | 0.107 | 0.072 |
中心透镜厚度 | 7.0 mm | 6.94 mm | 7.0 mm | 6.0 mm |
边缘厚度 | 4.4 mm | 5.0 mm | 5.7 mm | 5.1 mm |
材质 | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） |
形状 | 平凸（非球面） | 平凸（非球面） | 平凸（非球面） | 平凸（非球面） |
注意,价格区分为已装配价格及未已装配价格
2英寸TPX透镜，焦距F：35mm~200mm
型号 | TPX-D50-f35 | TPX-D50.8-f65 | TPX-D50.8-f100 | TPX-D50.8-f200 |
透镜直径 | 50.0 mm | 50.8 mm | 50.8 mm | 50.8 mm |
焦距 | 35.0 mm | 65.0 mm | 100 mm | 200 mm |
通光孔径 | 47.0 mm | 47.8 mm | 47.8 mm | 47.8 mm |
折射率 | 1.45 at 1 THz | 1.45 at 1 THz | 1.45 at 1 THz | 1.45 at 1 THz |
数值孔径NA | 0.54 | 0.33 | 0.23 | 0.12 |
中心透镜厚度 | 18 mm | 13 mm | 10 mm | 8.3 mm |
边缘厚度 | 3.0 mm | 4.1 mm | 4 mm | 5.0 mm |
材质 | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） | TPX（聚甲基戊烯） |
形状 | 平凸（非球面） | 平凸（非球面） | 平凸（非球面） | 平凸（非球面） |
注意,价格区分为已装配价格及未已装配价格
