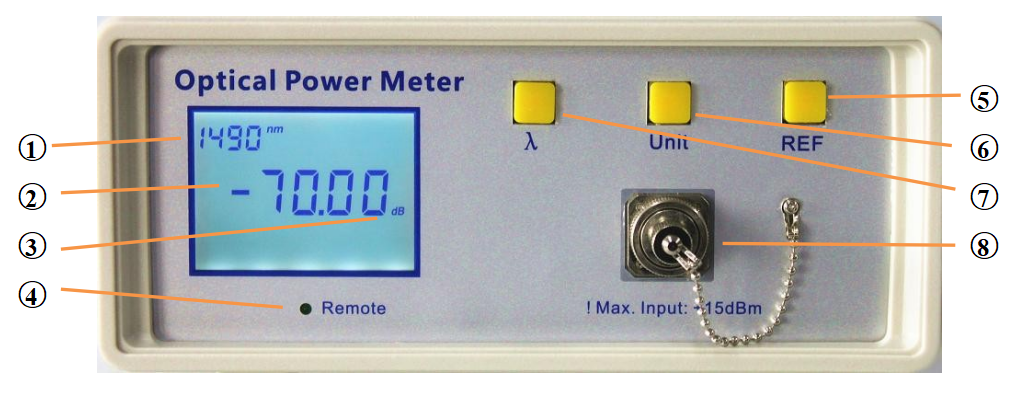

前面板定义

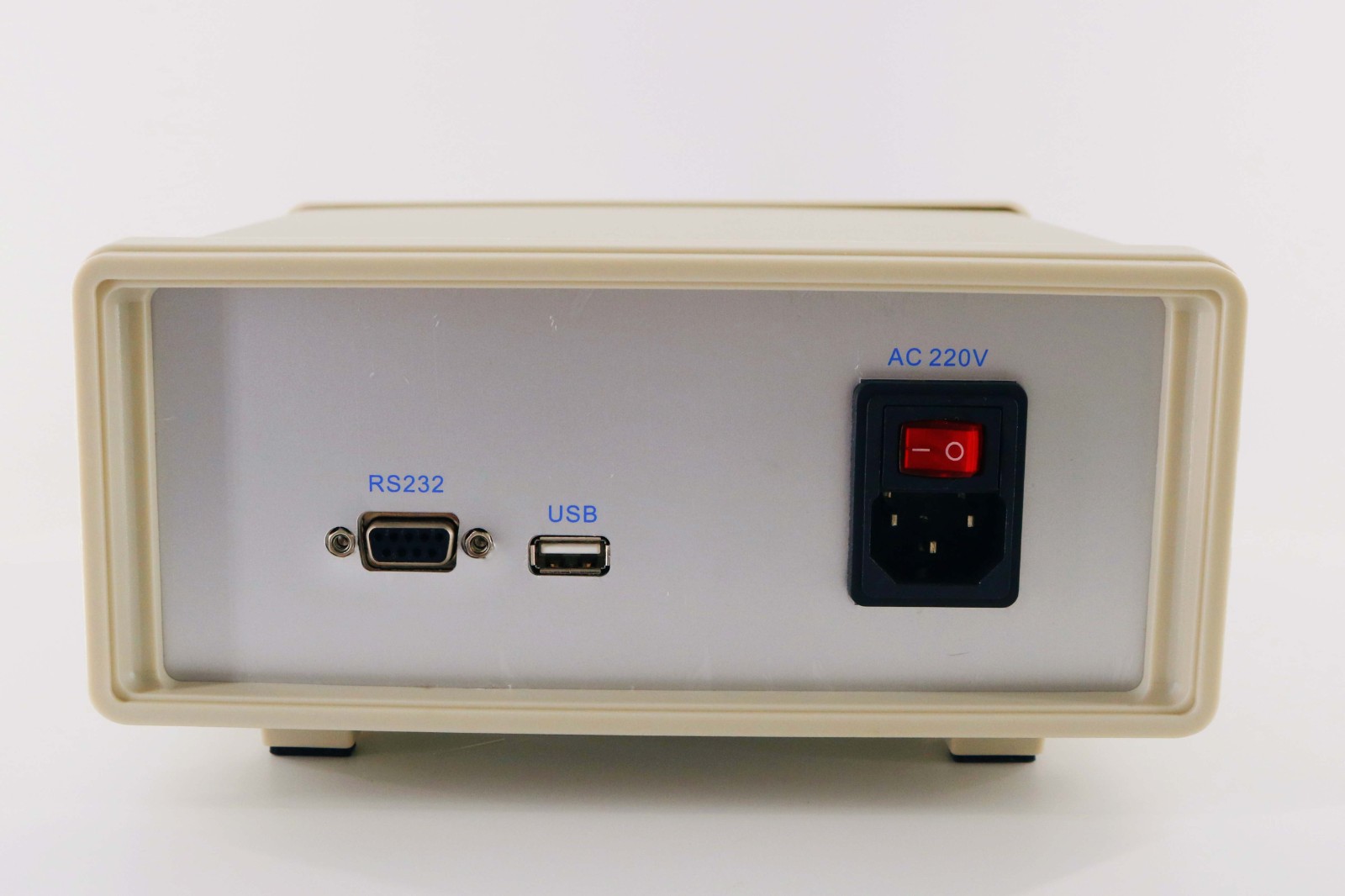

后面板定义

包装和标配

LAN/RS232 通信接口

用户可通过 LAN 或 RS232 接口对本仪器进行编程控制。当 LAN 接口连接 PC 时， RS232 接口将被自动屏蔽。在 PC 端安装 LAN 驱动程序后，LAN 端口将被转换为 PC 上的一个串口。因此 LAN 端口和 RS232 端口具有相同的接口指令集。串口需按照如下参数设置：波特率 115200，起始位 1 位，数据位 8 位，停止位 1 位，无奇偶检验。

本设备的通信机制为一问一答，即上位机每发送一条命令，都会收到设备的一次应答。上位机的命令和设备的应答分别封装在一个数据帧中，帧长固定为 16 字节,且都以 0xaa 开头，其余字节分别代表命令或应答的类型和参数。不以 0xaa 作为前导码的命令帧，设备将不作任何响应。上位机发送完一条命令后，在收到设备的应答之前，不应继续发送新的命令，否则有可能破坏前一条命令的数据完整性。

1、读取当前光功率测量值。

命令帧：

应答帧：

（*上述表格中所有两位数均为 16 进制格式，xx 代表任意 16 进制数。以下同）

如上表所示，上位机发送以“aa，01，01”开头的命令帧后，读取当前的光功率测量值。光功率值以 dBm 为单位，第八字节 RB7 表示光功率值的符号，正数为 0，负数为 1。

第九字节 RB8 高 4 位代表光功率值 10dBm 数字，低 4 位代表 1dBm 数字。第十字节 RB9 高 4 位代表 0.1dBm 数字，低 4 位代表 0.01dBm 数字。应答帧第五字节λ表示当前的工作波长，可能值为 0~20，

依次代表 850/1270/1290/1310/1330/1350/1370

/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610/1625/1650 。

应答帧第六字 U 代表当前的显示单位，可能值为 0~2，依次代表 mW/dBm/dB。（注意，不管 U 为何值，读出的光功率数值总是以 dBm 为单位）。

2、设置工作波长。

命令帧：

应答帧：

本命令设置光功率计工作波长，命令帧中λ代表需要设置的工作波长值，可能数值为 0~20，依次代表 850/1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/

1470/1490/1510/1530/1550/1570/1590/1610/1625/1650nm。应答帧仅仅是复制命令帧的参数，不携带其他有意义的信息。

3、指出显示单位。

命令帧：

应答帧：

本命令指出光功率计的显示单位。命令帧中 U 代表需要设置的显示单位，可能数值为 0~2，分别代表 mW/dBm/dB。应答帧仅仅是复制命令帧的参数，不携带其他有意义的信息。

4、设置参考值。

命令帧：

应答帧：

本命令把当前测量值设置为参考值。应答帧不携带其他有意义的信息。

5、打开/关闭串口命令响应过程中的蜂鸣器。

命令帧：

应答帧：

本命令关闭或打开串口命令响应过程中的蜂鸣器。开机默认状态下，每响应一条串口命令，蜂鸣器都会鸣叫一次。可通过本命令进行重新设定。B=0 时关闭蜂鸣器， B=1 时打开蜂鸣器。注意本命令不影响按键响应过程中的蜂鸣器发声。

6、进入/退出程控状态。

命令帧：

应答帧：

R=1 时进入程控状态，Remote LED 灯亮起。在程控状态下仪表按键被锁定，防止在程控状态下因为误触碰按键而改变工作状态。R=0 时退出程控状态，Remote LED 灯熄灭。开机默认是非程控状态。

7、读取设备型号字。

命令帧：

应答帧：

本命令读取设备型号字。本命令可用于软件调试过程中测试串口通信正常与否。

8、读取设备序列号。

命令帧：

应答帧：

本命令读取设备序列号。本命令也可用于软件调试过程中测试串口通信正常与否。
