这款ARTCAM-991SWIR-TEC，NIR近红外相机，采用InGaAs（铟镓砷）传感器，工作波长在400 ～ 1700ｍ之间。这款相机的分辨率是640(W) x 512(H) 像素。带有USB3.0接口，可以直接将数据传输到PC上，而无需采集板。
产品特点NIR检测灵敏度高、 InGaAs传感器可以检测的波长范围为400~1700nm、 高分辨率，高帧频、 ARTCAM-991SWIR-TEC使用了一个640x512像素的更高分辨率的传感器，并以137帧每秒的速度显示图像、 USB3.0接口、 该相机采用USB3.0接口，数据可以直接传输到PC上，不需要采集板
产品型号ARTCAM-991SWIR-TEC
应用领域激光光斑观测机器视觉和通用红外探测近红外光斑检测光斑拍摄与分析
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
光谱范围 帧频
400 ～ 1700ｍ 137fps
索尼 InGaAs 传感器相机 ARTCAM-990SWIR 全系列
模型 | 接口 | 光谱灵敏度 特征 | 像素 | 光谱 灵敏度 (纳米) | 有效 | 主动成像仪 | 像素尺寸 | 框架 速度 | 快门速度 秒 | 尺寸（毫米） | TEC | |
 | ARTCAM-990SWIR-TEC | USB3 |  | 1.3M | 400~1700 | 1280×1024 | 6.4×5.12 | 5×5 | 72帧/秒 | 20.3μ~2 | 71.6×61.5×78 | ◯ |
ARTCAM-990SWIR-TEC-CL | Camera Link | |||||||||||
 | ARTCAM-990SWIR | USB3 | 50×47×42.7 | - | ||||||||
 | ARTCAM-991SWIR-TEC | 0.32M | 640×512 | 3.2×2.56 | 137帧/秒 | 71.6×61.5×78 | ◯ | |||||
ARTCAM-991SWIR-TEC-CL | Camera Link | |||||||||||
 | ARTCAM-991SWIR | USB3 | 50×47×42.7 | - | ||||||||
ARTCAM-991SWIR-WOM | USB2 | 131帧/秒 | 50×47×49.7 | |||||||||
【配件】
常见：查看器和二维尺寸测量软件（适用于TNIR）、设备驱动程序、USB电缆、SDK（软件开发工具包）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC：交流适配器
【规格】
常见：镜头…C安装，快门类型…全局
ARTCAM-990SWIR/991SWIR/991SWIR-WOM：电源…DC5V（从USB端口提供）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC：电源…DC12V（交流适配器）
【选项】
常见：近红外透镜（C卡口透镜）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC-CL：CameraLink采集板，CameraLink电缆
技术参数：
型号 | ARTCAM-991SWIR-TEC |
传感器类型 | VGA I n G a A s Image Sensor |
传感器型号 | SONY IMX991-AABA-C |
图像传感器冷却功能 | 电子冷却(≤15°C) |
实际像素阵列 | 656(W) x 520(H) |
有效像素阵列 | 640(W) x 512(H) |
像素间距 | 5[μm] × 5[μm] |
图像尺寸 | 3.2[mm] x 2.56[mm] (对角线长度: 4.1[mm], 1/4”) |
光谱范围 | 400nm~1700nm |
快门类型 | Global Shutter |
S/N 信噪比 | 51dB (仅供参考) |
接口 | USB3.0 Bulk Transfer |
A/D 分辨率 | 12bit |
帧频 | Max. 137fps (Common to 12bit and 8bit) |
快门速度 | 20.3μsec. ~ 2sec. |
增益 (模拟/数字) | 0～420 ※默认值：0 (0～42[dB] ※默认值：0[dB]) |
ROI 二次采样 (1/2) | ON/OFF ※默认值：OFF ROI：仅垂直（水平式仅在软件上可用） 二次采样: 1/2 |
触发 | ON/OFF ※默认值：OFF |
镜像 | ON/OFF ※默认值：OFF 垂直和水平 |
同步系统 | 内部同步 |
镜头安装 | C Mount |
外部 I/O 端口 | HR10A-7R-6S(73) (HIROSE) |
供电 | DC12V 外部输入 |
功耗 | 低于大约.11W |
环境条件 | 工作温度/湿度: 10~40°C / 10~80%（非冷凝） 存储温度/湿度: 0~60°C /10~95%（非冷凝） |
外形尺寸 | 71.6(W) x 61.5(H) x 78.0(D)mm ※镜头，三脚架支架和电缆不包括在内 |
重量 | 大约440g |
产品包括：
1，相机
2，USB3.0型电缆类型A-microB连接器电缆，约3米。
3，交流适配器（DC12V）
4，专门查看器软件/设备驱动程序CD
5，（可选）NIR镜头(C安装镜头)
传感器信息

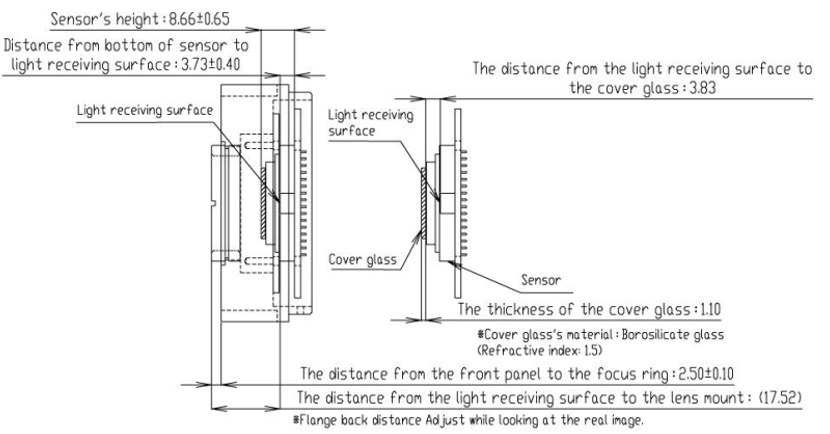

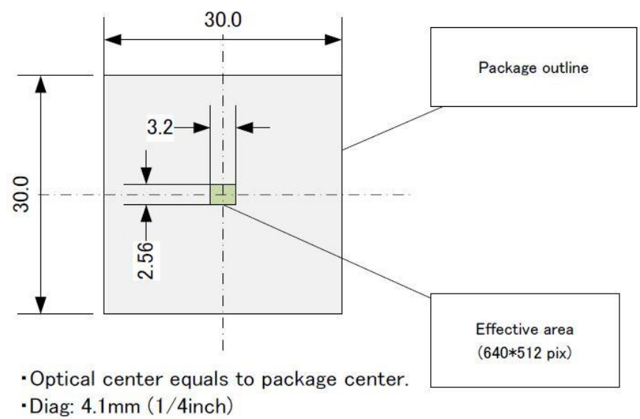

传感器位置和光接收表面
H = 5[um] * 640 = 3200 [um]
V = 5[um] * 512 = 2560 [um]

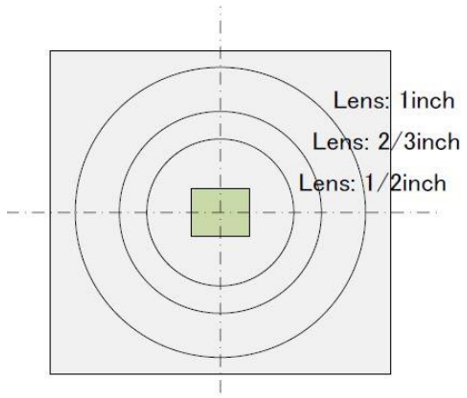

视野：镜头与传感器（仅供参考）
上图中的传感器尺寸（对角线）与镜头尺寸的比值如下
1/2 inch = φ8mm, 2/3 inch = φ11mm, 1 inch = 15.8mm
请注意，实际视场因镜头不同而不同。

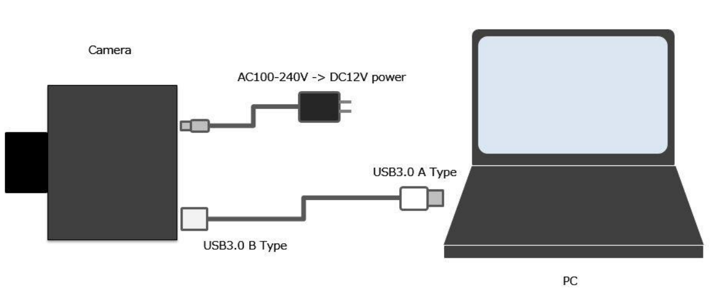

使用连接图
如何连接一个相机
模拟/数字增益设置
ARTCAM-9901WIR-TEC与模拟和数字增益兼容。软件上增益的设置值可从0~420开始设置，而增益将相应地从0.0 dB~42.0 dB开始发生变化。增益可通过以下公式进行计算：
Gain[dB] = value / 10.0[dB]

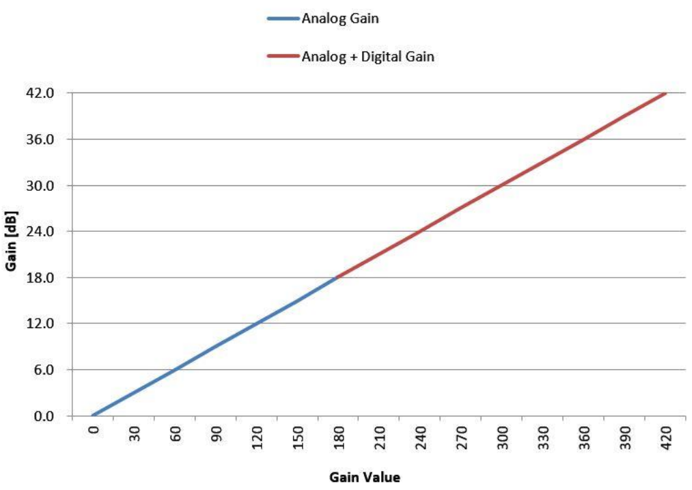

当设置增益值>180时，数字增益将被激活。下图显示了增益的设定值与其放大率之间的关系。

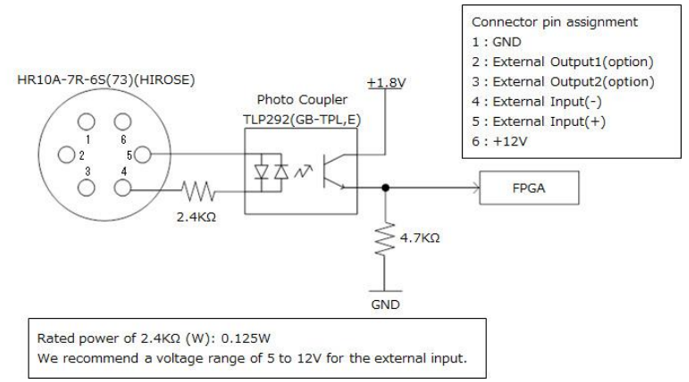

外部触发功能
这款相机有一个外部触发电子电路，它是由一个光耦合器绝缘的，因此通过从外部电路接收的输入信号实现同步拍摄。

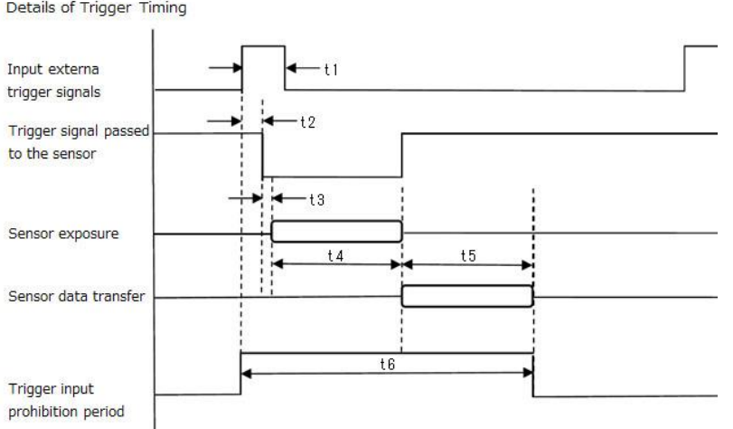

触发时序
参数 | 指标 | |
t1 | 有效触发输入脉冲 | >10μsec |
t2 | 从外部触发输入的上升沿到传递到传感器的触发信号的下降沿（由于光耦合器而造成的延迟） | <1μsec |
t3 | 从触发信息的下降沿传递给传感器到开始曝光 | Max 0.13μs |
t4 | 曝光时间 | 曝光时间 = 快门速度的设定值*1H |
t5 | 数据传输所需的时间（从传感器到FPGA） | (9+有效垂直像素)*1H |
t6 | 触发器输入禁止周期 | t2+t3+t4+t5 |
※1H=12.96μsec
※当输入连续触发时，请确保触发间隔大于t6

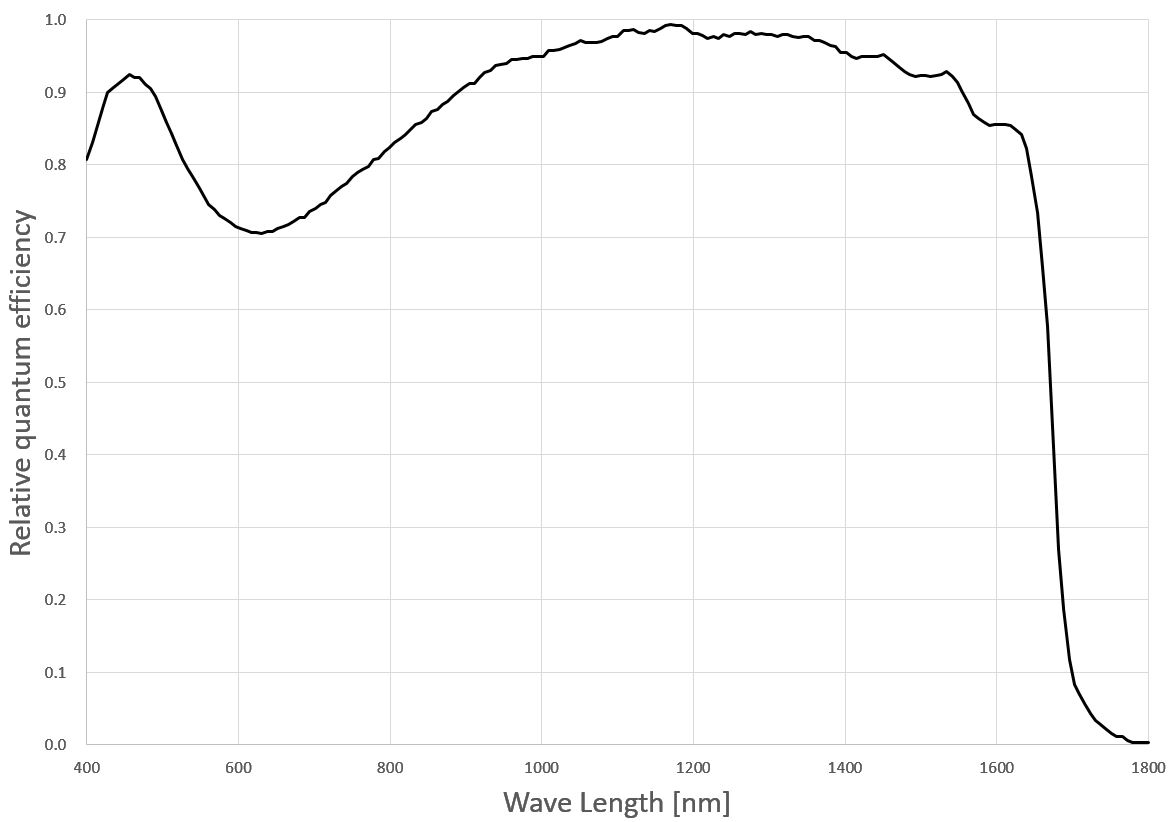

光谱灵敏度特性
