ARTRAY 提供的线阵/面阵，近红外相机/短波红外相机/铟镓砷相机。近红外相机采用铟镓砷（InGaAs）材料，在非制冷条件下，在近红外波段（NIR，SWIR）仍然拥有高灵敏度，量子效率高达80%。光谱探测范围是900-1700nm短波红外波段，并可扩展到400-1700nm和1000-2500nm.
产品特点近红外（NIR，SWIR）灵敏度高、高分辨率，高帧频、USB3.0接口
产品型号ARTCAM-990SWIR-TEC
应用领域激光光斑观测 机器视觉和通用红外探测 1550nm光斑观测近红外光斑检测光斑拍摄与分析 近红外目标识别荧光成像荧光材料成像图像对比增强夜视成像 火焰监测材料缺陷检测芯片检测太阳能电池检测 半导体EL/PL检测食物蔬果缺陷检测粮食分选塑料分选透视检测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
光谱范围 实际像素阵列
400-1700nm 1296(H) × 1032(V)
索尼 InGaAs 传感器相机 ARTCAM-990SWIR 全系列
模型 | 接口 | 光谱灵敏度 特征 | 像素 | 光谱 灵敏度 (纳米) | 有效 | 主动成像仪 | 像素尺寸 | 框架 速度 | 快门速度 秒 | 尺寸（毫米） | TEC | |
 | ARTCAM-990SWIR-TEC | USB3 |  | 1.3M | 400~1700 | 1280×1024 | 6.4×5.12 | 5×5 | 72帧/秒 | 20.3μ~2 | 71.6×61.5×78 | ◯ |
ARTCAM-990SWIR-TEC-CL | Camera Link | |||||||||||
ARTCAM-990SWIR | USB3 | 50×47×42.7 | - | |||||||||
 | ARTCAM-991SWIR-TEC | 0.32M | 640×512 | 3.2×2.56 | 137帧/秒 | 71.6×61.5×78 | ◯ | |||||
ARTCAM-991SWIR-TEC-CL | Camera Link | |||||||||||
 | ARTCAM-991SWIR | USB3 | 50×47×42.7 | - | ||||||||
ARTCAM-991SWIR-WOM | USB2 | 131帧/秒 | 50×47×49.7 | |||||||||
【配件】
常见：查看器和二维尺寸测量软件（适用于TNIR）、设备驱动程序、USB电缆、SDK（软件开发工具包）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC：交流适配器
【规格】
常见：镜头…C安装，快门类型…全局
ARTCAM-990SWIR/991SWIR/991SWIR-WOM：电源…DC5V（从USB端口提供）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC：电源…DC12V（交流适配器）
【选项】
常见：近红外透镜（C卡口透镜）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC-CL：CameraLink采集板，CameraLink电缆
型号参数
型号 | ARTCAM-990SWIR-TEC |
传感器类型 | 1.3MP InGaAs Image Sensor |
传感器模型 | SONY IMX990-AABA-C |
图像传感器冷却功能 | 电子冷却（≤15°C） |
实际像素阵列 | 1296(H) × 1032(V) |
有效像素阵列 | 1280(H) × 1024(V) |
像素间距 | 5[μm] × 5[μm] |
图像大小 | 6.4[mm] × 5.12[mm] |
光谱范围 | 400nm~1700nm |
快门类型 | 全局快门 |
S/N信噪比 | 51dB （仅供参考） |
A/D分辨率 | 12bit |
接口 | USB3.0批量传输 |
输出位深度 | 12bit |
帧频 | 72fps (12bit) |
快门速度 | 20.3μsec.~ 2sec. |
增益（模拟/数字） | 0～420 ※默认值为0 (0～42 倍 ※默认值：0[dB]) |
ROI 二次进样（法） | ON/OFF ※默认值：OFF ROI：仅垂直（仅在软件上使用水平） 采样：1/2 |
触发 | ON/OFF ※默认值：OFF |
反射 | ON/OFF ※默认值：OFF 垂直和水平 |
同步系统 | 内同步 |
透镜支架 | C Mount |
外部 I/O端口 | HR10A-7R-6S(73) (HIROSE) |
供电需求 | DC12V外部输入 |
功耗 | 大约11W |
环境条件 | 工作温度/湿度：10~40°C/10~80%（非冷凝） 贮存温度/湿度：0~60°C/10~95%（非冷凝） |
外形尺寸 | 71.6(W)x61.5(H)x78.0(D)mm ※镜头，三脚架支架和电缆不包括在内 |
重量 | 约440克 |
产品包括：
1，相机
2，USB3.0型电缆类型A-microB连接器电缆，约3米。
3，交流适配器（DC12V）
4，专门查看器软件/设备驱动程序CD
5，（可选）NIR镜头(C安装镜头)
传感器信息

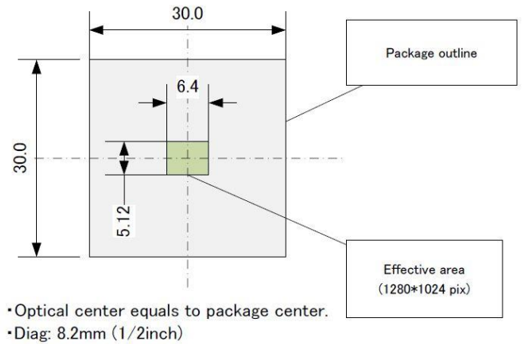

传感器位置和光接收表面
H = 5[um] * 1280 = 6400 [um]
V = 5[um] * 1024 = 5120 [um]
视野：镜头与传感器（仅供参考）
※上图中的传感器尺寸（对角线）与镜头尺寸的比值如下
1/2 inch = φ8mm, 2/3 inch = φ11mm, 1 inch = 15.8mm.
请注意，实际视场因镜头不同而不同。
如何连接一个相机
模拟/数字增益设置
ARTCAM-990SWIR-TEC兼容模拟和数字增益。软件上增益的设置值可从0 ~ 420开始设置，增益将从0.0 dB~42.0 dB开始相应变化。增益可以通过以下公式来计算：
Gain[dB] = value / 10.0[dB]
当设置增益> 180的值时，数字增益将被激活。下图显示了增益的设置值与其放大率之间的关系
外部触发功能
该照相机具有一个外部触发电子电路，它通过光耦合器绝缘，从而能够通过从外部电路接收到的输入信号进行同步拍摄
触发时序
参数 | 指标 | |
t1 | 有效触发输入脉冲 | >10μsec |
t2 | 从外部触发输入的上升沿到传递到传感器的触发信号的下降沿（由于光耦合器而造成的延迟） | <1μsec |
t3 | 从触发信息的下降沿传递给传感器到开始曝光 | Max 0.13μs |
t4 | 曝光时间 | 曝光时间 = 快门速度的设定值*1H |
t5 | 数据传输所需的时间（从传感器到FPGA） | (9+有效垂直像素)*1H |
t6 | 触发器输入禁止周期 | t2+t3+t4+t5 |
※1H=12.96μsec
※当输入连续触发时，请确保触发间隔大于t6
光谱灵敏度特性
