法拉第旋镜FRM (Faraday Rotator Mirror)法是抑制干涉型光纤传感系统偏振诱导信号衰落的一种重要方案,它在理论上可以完quan消除偏振衰落,但是由于所选FRM的旋转角度并非精确的45°,系统中会出现残余偏振诱导相位噪声.水听器用法拉第旋转镜迈克尔逊干涉仪可以控制两臂长度差再1mm以内，实现低成本小型化设计。
产品特点 抗潮湿 、 耐压力、 小型化 、 专为水听器廓显著简化应用光学设计
产品型号MIM-W1550-22-SA-L1
应用领域 光纤传感光纤水听器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 操作功率 工作带宽
1550 nm 500 mW ±20nm
结构 | 单位 | 1×2/2×2 |
工作波长 | nm | 1310/1550 |
工作带宽 | nm | ±20nm |
操作功率 | mW | 500 |
插入损耗 | dB | 3.8 |
偏振损耗 | dB | 0.1 |
分光比偏差 | % | 3 |
旋转角度 | Deg | 45 |
臂长差误差 | mm | 1 |
光纤型号 | SMF-28E+ | |
光纤直径 | um | 9/125 |
封装尺寸 | mm | 2.4×25-2.4×12 |

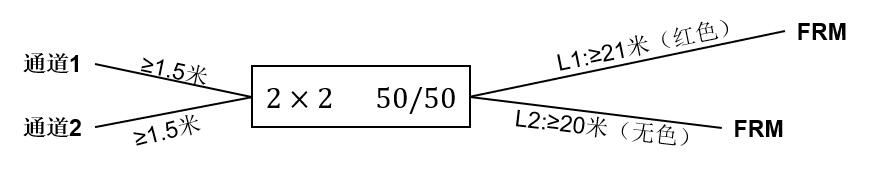

干涉光路
极限测试条件
高温贮存 | 温度：+85P ±3,0 | 5000小时 |
低温贮存 | 温度：-55X) ±3t) | 5000小时 |
高温高湿 | 温度：+85P ±2t) 湿度 2=85% | 2000小时 |
局低温循环 | 温度范围：-40P ~ +85Q 变温速率N 5t) /min 保温时间(@-40,0, @85( ) : 30min | 1000个循环 |
温度冲击 | 温度范围：-551~ +85*0 保温时间(@-55*0, @85*0) : 30min 高温与低温的转换时间w 5min | 10次 |
机械冲击试验 | 波形：半正弦波 实验方向：6个方向(3个轴) 峰值加速度：1500g 脉冲持续时间：6 ~ 8ms | 毎个方向各5次 |
机械振动试验 | 波形：正弦波 试验方向：横向与纵向 加速度峰值：20g 频率范围：20 ~ 2000Hz 持续时间：4min/次 | 每个方向4次 |
气密性检查 | 起始压力：0.2MPa 氢示踪气体：95% ~ 100% 加压时间：2hrs | 漏率w 1.0x lO^Pa • m3/s |
高低温在线测试 | 温度范围：-40 ~ +85P, 保温时间(@-40*0, @25七，@85*0) : 5min | 0.002dBTO |
型号及订购
MIM-W□□□□-□□-XX-L□□
W□□□□：工作波长
1310: 1310nm
1550:1550nm
□□：结构
12：1×2
22：2×2
XX: 光纤以及连接头类型
SN=SMF-28E Fiber + None
SA=SMF-28E Fiber + FC/APC
SP=SMF-28E Fiber + FC/PC
PP=PM Fiber Fiber + FC/PC
PA=PM Fiber Fiber + FC/APC
L□□：臂差
1=1m
10=10m
