荷兰ASI出品的TPX3Cam是一款用于光学光子时间戳的快速光学相机。它基于一种新型硅像素传感器，并结合了Timepix3 ASIC和读出芯片技术，适用于电子、离子或单光子等需要时间分辨成像的各种应用。TPX3Cam可以很容易地集成在桌上型研究装置中，也可以集成在同步加速器或自由电子激光环境中。
产品特点光敏硅传感器、 波长范围:400 - 1000nm、 每像素的同时检测时间(ToA)和强度(ToT)、 时间分辨率1.6ns，有效帧率> 500 MHz、 无噪声、数据驱动读数，高达80 Mhits/s (10Gb/s)、 灵活光学设计
产品型号TPX3Cam
应用领域离子和电子成像单光子成像
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
相关产品
工作波长 传感器类型
400-1000nm S

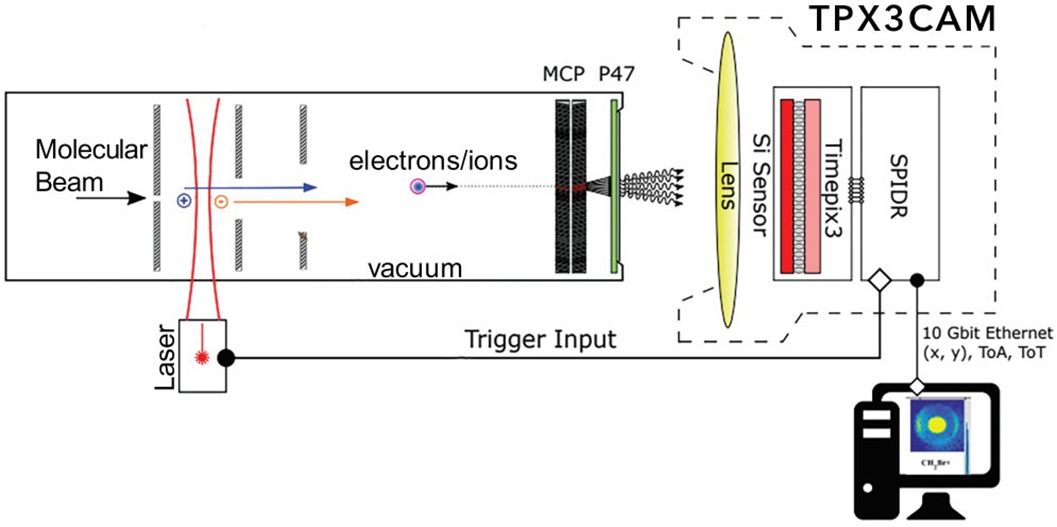

下图:TPX3CAM能够同时对超过1000个光子进行成像和时间标记，在400到1000 nm波长范围内具有高量子效率。它可以在VMI(速度图成像)配置中有效地记录撞击在微通道板上的离子。MCP与快速P47荧光粉耦合，当离子撞击MCP时，该荧光粉会产生闪光。TPX3CAM，放置在真空之外，可以检测荧光粉的闪光。
“在TPX3CAM中，所有单个像素都独立工作，能够对‘事件’进行时间标记。这将成像传感器转变成一个快速数化器阵列，具有空间和时间分辨率，同时发挥作用，因此可以同时记录多个离子种类，从而进行重合和协方差分析。"
规格
传感器 | |
材料 | 光敏性增强的硅 |
波长范围 | 400 - 1000 nm |
探测范围 | ~1000光子/每像素 |
光学 | |
传感器活动区域 | 14.1 x 14.1 mm2 |
类型 | C型接口 |
成像专用集成电路 | |
类型 | Timepix3 |
像素间隔 | 55 µm |
像素数量 | 256 x 256 |
阈值数量 | 1 |
吞吐量 | 10 Gb/s 的情况下，高达80 Mhits/s 1 Gb/s的情况下，高达15 Mhits/s |
停滞时间读数 | 停滞时间为0 |
时间分辨率 | 1.6 ns |
有效帧速率 | > 500 MHz |
像素击中停滞时间 | ~1 µs |
读出模式 | 数据驱动，通过每像素ToA和ToT检测同步时间和强度 |
其他参数 | |
计算机接口 | 1 Gb/10 Gb |
外部快门控制 | 有 |
外部信号时间戳 | 260 ps |
重量 | 2.2 kg |
尺寸(长x宽x高) | 28.8 x 8 x 9 cm |
冷却 | 空气 |
采集软件 | Windows/ Linux/Mac的图形用户界面 |
