筱晓上海光子的超窄带宽可调-可调谐光纤滤波器是一款超窄3dB带宽0.03nm（30pm）-3nm可调范围的C+L波段可调谐光纤滤波器，边缘衰减（滚降）高达1500dB/nm，具有非常完quan的Flat-top滤波谱型。标准中心波长可调范围1525nm-1610nm，可选：1515nm-1630nm
产品特点超锐利滤波：1500dB/nm、 极窄线宽：30pm (3.7GHz)、 弹性化配置：带宽和中心波长可调、 远程控制和功率监控（CVF-300CL)
产品型号BVF-300CL-SM-FA
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 最大输入功率 接头类型
1525-1610nm 500mW FC/APC

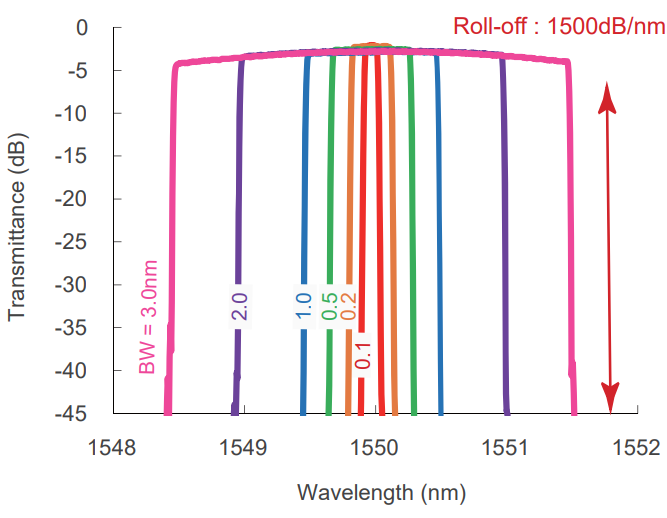

斜率
CVF-300CL / BVF-300CL 系列光纤滤波器具有 1500dB/nm(12dB/GHz) 的超锐滚降，而不会影响带宽和 波长调谐的灵活性。 DWDM 信道选择和去除 ASE 噪声 的理想选择。

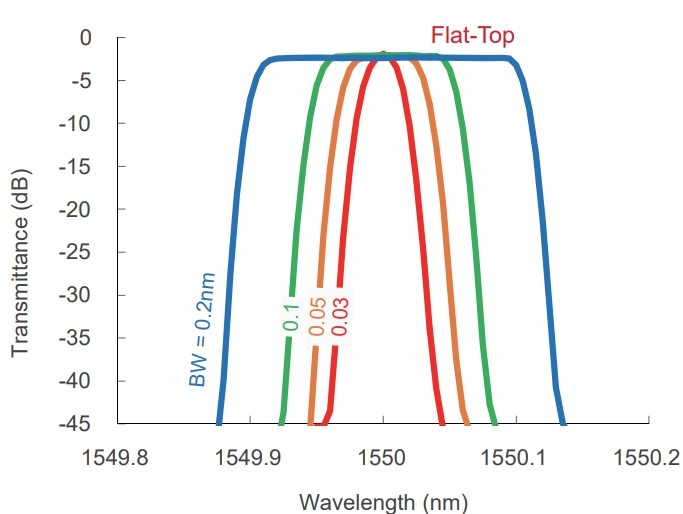

平顶滤波曲线
CVF-300CL / BVF-300CL 系列光纤滤波器 3dB 带宽最窄 处为 30pm (3.7GHz)，并且还可以连续调谐至 3nm (370GHz)。 通过与标准具组合，也可以过滤<1GHz 的 光频梳状线。
CVF-300CL / BVF-300CL 参数规格：
可调谐光纤滤波器 | CVF-300CL | BVF-300CL | |||||
最小值 | 典型值 | 最大值 | 最小值 | 典型值 | 最大值 | 单位 | |
3dB带宽可调范围 波长 3dB带宽可调范围 频率 | 0.03 3.7 | 3 370 | 0.03 3.7 | 3 370 | nm GHz | ||
滤波边缘滚降 1 | 1000 | 1500 | 1000 | 1500 | dB/nm | ||
中心波长可调范围 标准 中心波长可调范围 可选² | 1525 1515 | 1610 1630 | 1525 1515 | 1610 1630 | nm nm | ||
波长精度 | <±0.05 | − | nm | ||||
波长重复性 | <±0.01 | − | nm | ||||
插入损耗³ (3dB带宽>0.1nm) 插入损耗 (3dB带宽=0.03nm) | 4.5
5.5 | 6.5
8 | 4.5
5.5 | 5.5
7 | dB
dB | ||
回波损耗 | 40 | 45 | 40 | 45 | dB | ||
输出带外抑制 | 40 | 50 | 40 | 50 | dB | ||
偏振相关损耗 (SMF 版本) | 0.2 | 0.2 | dB | ||||
最大输入功率⁴ | 500 | 500 | mW | ||||
光纤类型 | SMF/PMF | SMF/PMF | - | ||||
光纤连接器 | FC or SC, SPC or APC | ||||||
高级功能 | CVF-300CL峰值搜索，内置功率计 | BVF-300CL 无 | |||||
程控接口 | USB, GPIB | 无 | |||||
电源 | AC 100-240 (50 / 60 Hz) | 无 | |||||
尺寸 (WxHxD)⁵ | 236x88x405 | 236x88x380⁶ | mm | ||||
产品重量 | 9 | 7 | kg | ||||
1. 滤波边缘滚降：-3dB 带宽点至-40dB 带宽点校准。
2. 在 1515-1525 nm 和 1610-1630 nm 的波长范围内，规格如最大插入损耗，最小值 3 dB 带宽、滚降等可能与上面指Ding的值不同。
3. 插入损耗不含连接器，加上连接器损坏可能增加＜0.5dB。
4. 保偏版本中最大输入功率为 300mW（确保线性偏振对齐慢轴，避免损坏）。
5. 产品尺寸不含凸起部分。
6. 对于 CE 版本，外壳尺寸为 236 x 88 x 405mm。
以上规格均在环境温度 25 +/- 1 ℃ 下得到保证。 对于 CVF-300CL，请留出足够的预热时间以确保稳定运行。 上述规格如有更改，恕不另行通知。
可选项/可定制选项：
手动版本可选 1000nm 波段及 1300nm 波段。
双通道光纤滤波器（滤除光谱中的 2 个波长，仅适用于手动版本。）
型号说明：
系列 | 300CL | 光纤类型 | 连接器类型 |
BVF=手动版本 | 300CL=标准 C+L 波段 | SM=标准单模光纤 | FS=FC/SPC |
CVF=电控可编程版本 | PM=保偏光纤 | FA=FC/APC | |
- | 其他=0 |
CVF=电控可编程版本 PM=保偏光纤 FA=FC/APC
BVF-300CL-SM-FA（其他可选） ： 台式电控可编程超窄带宽可调-可调谐光纤滤波器，单模尾纤，FC/APC连接器
BVF-300CL-PM-FA（其他可选） ： 台式电控可编程超窄带宽可调-可调谐光纤滤波器，保偏尾纤，FC/APC连接器
CVF-300CL-SM-FA（其他可选） ： 台式手动超窄带宽可调-可调谐光纤滤波器，单模尾纤，FC/APC连接器
CVF-300CL-PM-FA（其他可选） ： 台式手动超窄带宽可调-可调谐光纤滤波器，保偏尾纤，FC/APC连接器
CVF-220系列： C+L波段，电控可编程带宽可调-可调谐光纤滤波器，3dB带宽：0.1nm-15nm可调，2W标准功率
BVF-220系列： C+L波段，手动带宽可调-可调谐光纤滤波器，3dB带宽：0.1nm-15nm可调，2W标准功率
CFF-200系列： 中心波长可调范围：1525nm-1610nm；3dB带宽固定：0.2nm-15nm可定制
TFF系列： 中心波长波段可选：1060nm波段/1310nm波段/1550nm波段；3dB带宽固定：1nm，3nm可选
