筱晓自主研发的电压控制可调谐滤光器是在自由空间光学的基础上，结合MEMS滤波技术产生高斯形状的传输。它是一个2端口的光纤设备。光学设计提供了带宽和调谐范围的好的选择，具有市场上所未有的低插入损耗和偏振相关损耗（PDL）。精确的调谐机制使滤波器能够提供高波长分辨率和出色的波长调谐重复性。目前这款滤器都可用于X、O、S、C和L波段.
产品特点可在940-1650nm范围内提供高达100nm的波长调谐范围、 所未有的低插入损耗和PDL、 高光功率处理、 在整个调谐范围内精确且均匀的带宽、 低至0.35nm FWHM带宽、 高带外抑制
产品型号VTOF-1550-500-A80-PA
应用领域ASE噪声抑制DWDM信道滤波WDM波长调谐脉冲整形FBG传感器询问可调谐光纤激光器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 操作光功率
1550nm 500mW
中心波长 | 980nm±15nm/1064±15nm | 1310nm±15nm | 1550nm±20nm | 1600nm±20nm |
调谐区间 | 80nm | |||
插入损耗1 | 典型值4.0dB，60nm调谐范围内Max. 4.5dB（包含连接器） | |||
FWHM 带宽
| 1.00nm,0.50nm, 0.35nm | 1.00nm,0.50nm, 0.35nm | 1nm,0.35nm | 1.00nm,0.50nm, 0.35nm |
波长分辨率 Wavelength Resolution | 0.02nm | |||
波长重复性 Wavelength Repeatability | ±0.02nm | |||
PDL 偏振相关损耗 Polarization-Dependent Loss | 0.08dB典型值/60nm调谐范围内Max. 0.15dB， | |||
消光比 Extinction Ratio | 20dB （连接器专用，仅PM光纤尾纤） | |||
谱形 Spectral Shape | 高斯形状 | |||
带宽比@3/20/30dB Bandwidth Ratio of 3/20/30dB | ~1/2.5/3.5 | |||
带宽浮动值 Bandwidth Variation | ±4% over 60nm | |||
操作光功率 2 | 500mW (CW) | |||
回波损耗 | >45dB | |||
带外抑制 | >30dB (传输峰值到背景平均值 Transmission peak to the average of background) | |||
偏振模色散 PMD | <0.2ps (仅SM光纤尾纤) | |||
组延迟 Group Delay | <0.1ps/nm | |||
尾纤类型³ | HI1060 | SMF-28 or SMF-28e | ||
Panda PM980 | Panda PM1300 | Panda PM1550 | ||
操作温度 | 10°C to 50°C | |||
存储温度 | -10°C to 75°C | |||
尺寸 | See drawings below | |||
重量 | <0.5kg typical | |||
其他 | 通过无铅认证 RoHS compliant | |||
工作电压 | 220V | |||
输入电压
| -5V~5V | |||
输入阻抗
| 10kΩ | |||
输入接口类型
| BNC
| |||
波长转换时间： | <20ms | |||
注意事项 | ¹ 可根据要求提供高达100nm的调谐范围。 | |||
² 可根据要求提供高达1.0W（CW）的高功率版本。 | ||||
³ PM光纤排列在PM慢轴（快轴阻挡）或要求其他方向。 | ||||

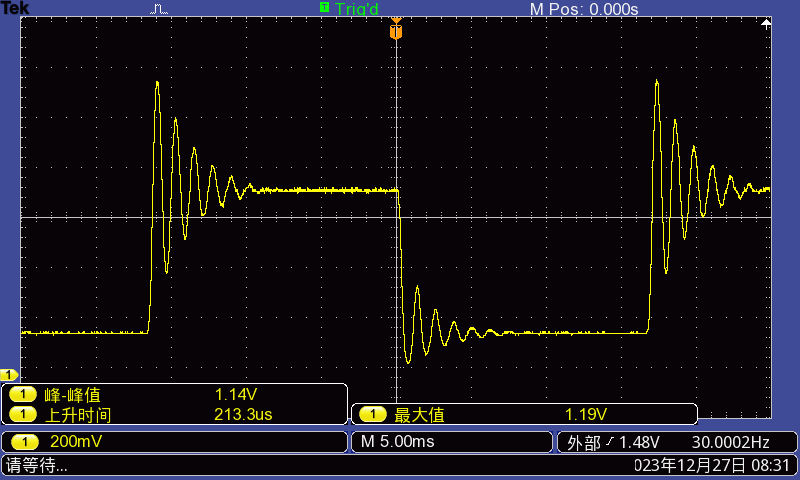

波长转换时间测试

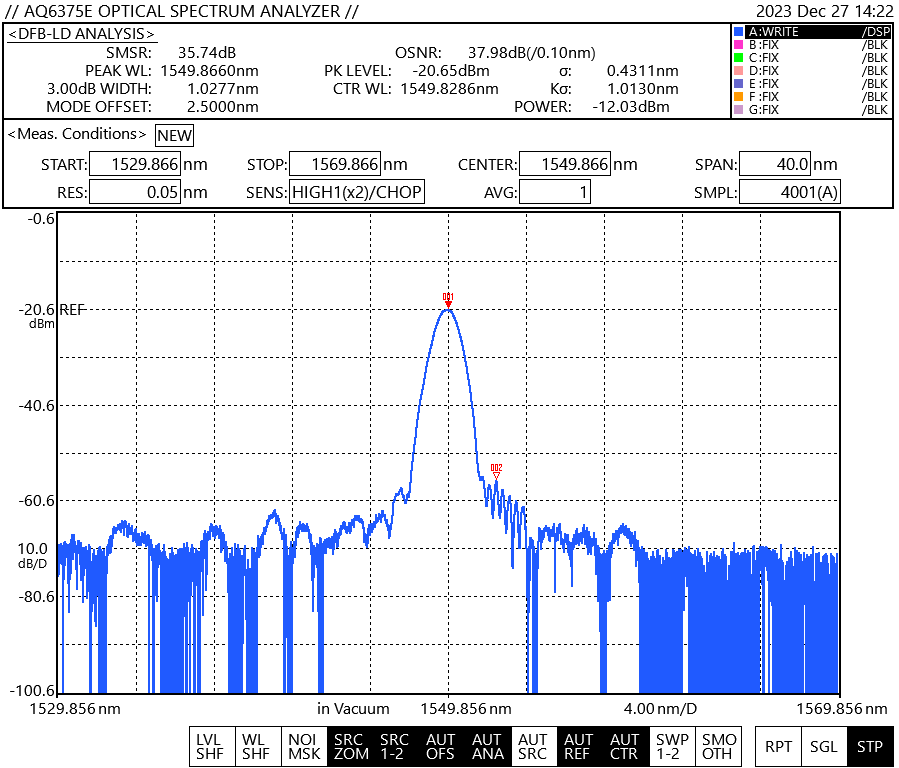

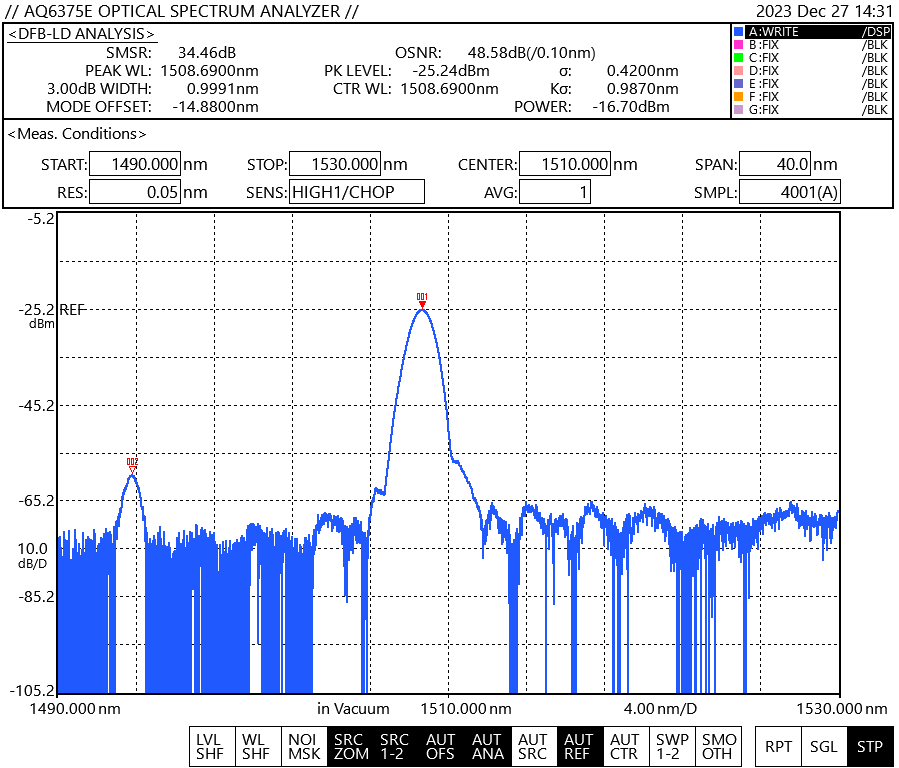

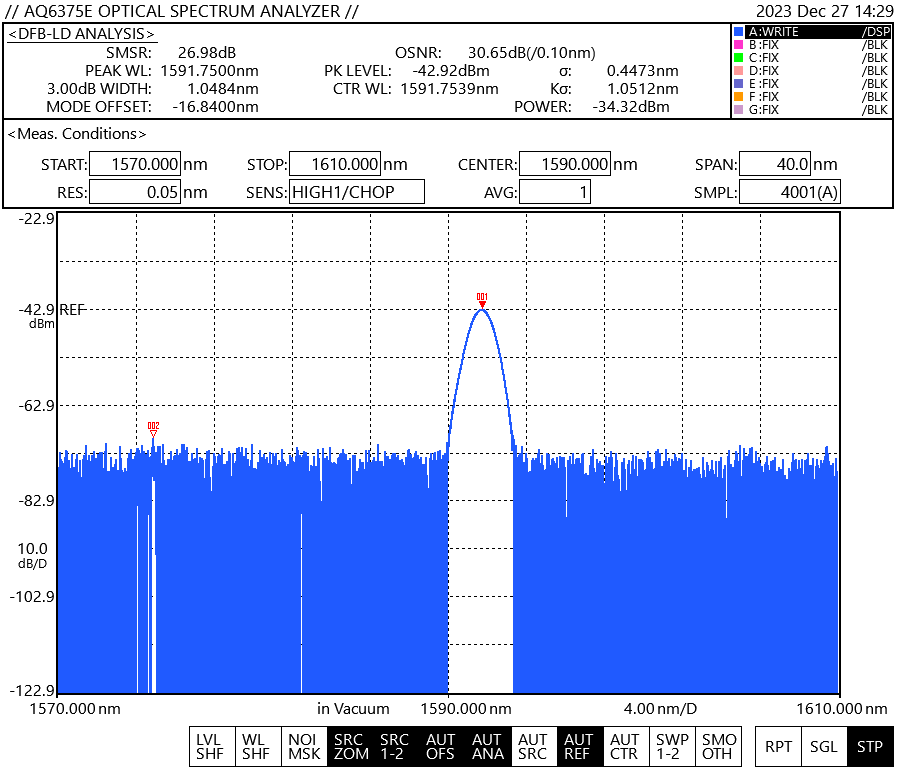

测试光谱（1510/1550/1590nm）

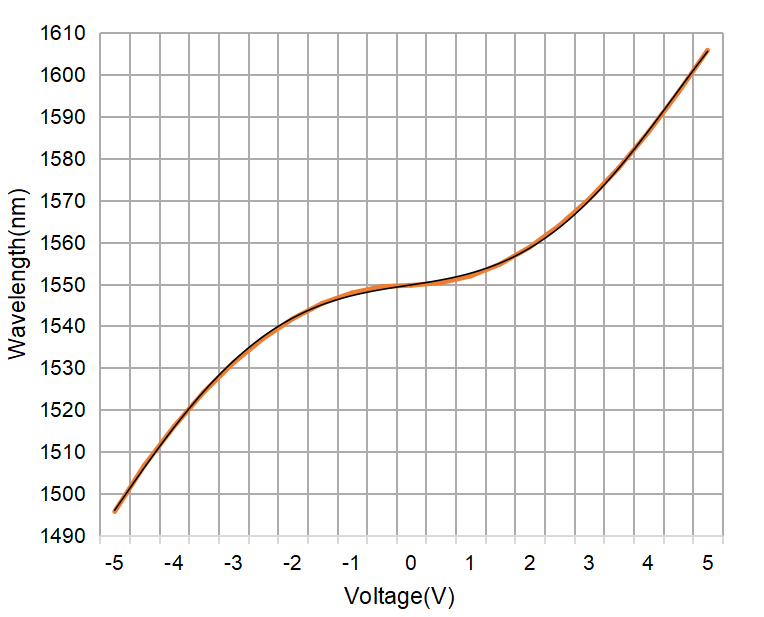

波长电压曲线
订购信息：
VTOF- □□□□-☆-A▽- XX
□□□□: 中心波长
0980:980nm
1060: 1060nm
1310:1310nm
1550: 1550nm
*****
1600: 1620nm
☆ : Handling Power
500: 500mW
▽: Tuning Range
80: ±40nm
100: ±50nm
XX: Fiber and Connector Type
SA=HI1060(对应波段的单模光纤此处以1060nm举例）+ FC/APC
SP=HI1060+ FC/PC
PA=PM980 Fiber+ FC/APC
PP=PM980 Fiber+ FC/APC
