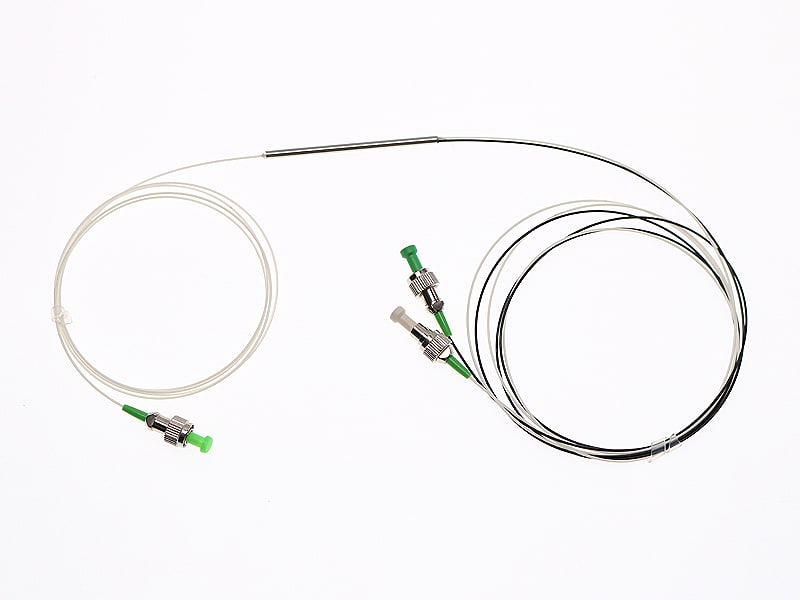

筱晓光子的光纤滤波器采用特殊的光纤结构，从不同波长的光波中选出或滤除特定波长光波的光器件。我们可以根据用户需要提供不同光功率版本的滤波器件，可用在密集波分复用光纤通信、频分复用光纤通信、光谱测试、光纤传感器、光纤激光器和光纤放大器等领域。如需定制中心波长、工作温度或特定的工作带宽,请联系我们定制。
产品特点宽通带范围、 低插入损耗、 高通道隔离度、 稳定工作特性
产品型号NIR-BPF-W1580-B20-P1-1-B-PN
应用领域 光纤放大器 WDM&DWDM系统 光纤设备 光纤激光器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 带宽 光纤接头
1580nm 20nm 无接头
参数属性 | 单位 | 参数值 | 备注 |
中心波长(nm) | nm | 1520/1520/1560/1580 | 其他波长可以定制 |
插入损耗 | dB | ≤0.6 | 1550nm,30mW,DFB |
3dB通带带宽 | nm | 20 | @25摄氏度 |
反射波长 | nm | 1450-CWL-15@CWL+15-1650 | 全温：-40-+75℃ |
Min. 消光比 | dB | 20 | |
光纤类型 | N/A | 250um PM1550 | 其他光纤类型可选 |
Max. 反射带宽@25dB | nm | 30 | 一 |
光纤接头类型 | None或者FC/APC | 一 | |
回波损耗（进光/出光） | dB | ＞60/55dB | 一 |
Max. 操作功率 | mW | 2000 | 一 |
工作温度 | ℃ | -5-70℃ | 一 |
存储温度 | ℃ | -40-85℃ | 一 |
测试光源 | 1550nm LD-PD台式光源 | 一 | |
封装尺寸(mm) | 如下图 | 一 |
备注：
*.有所指标皆为未不含接头指标，切记仅在以上波长，偏振态和温度下确保有效
**.指标若有更改，恕不另行通知。
测试光谱图
1520nm保偏光纤3端口带通滤波器测试光谱图
型号及订购
NIR-BPF- W□□□□-B○-P▽-☆-△-XX
W□□□□：Wavelength
1520: 1520nm
1550: 15500nm
*****
1560: 1560nm
1580: 1580nm
B○：3dB带通宽度
20: 20nm
P▽: Package
1: Standard
2: Mini
☆ ：Pigtail Length
05:0.5m
1: 1m
10: 10m
△：Loose Tube
B: Bare Fiber
9: 900um Loose Tube
20: 2mm Loose Tube
30: 2mm Loose Tube
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PA=PM Fiber+ FC/APC
PP=PM Fiber+ FC/PC
PN= PM Fiber+ none
