筱晓上海光子的平场成像凹面光栅(Flat Field Concave Gratings)具有既不平行也不等距的凹槽。这种凹面光栅旨在Max. 限度地减少散光和彗差。这使得像差校正凹面光栅非常适合用于平面阵列探测器，例如光电二极管阵列 (PDA) 或二维阵列探测器，例如电荷耦合器件 (CCD) 探测器。光栅的成像特性还意味着多个源（例如光纤输入）可以同时成像到入口狭缝上，并将每个信号分别读出到二维探测器或多个堆叠阵列探测器上。
产品特点
产品型号954-300-030
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长范围 凹槽密度 色散
340 - 800nm 954g/mm 12.2nm/mm

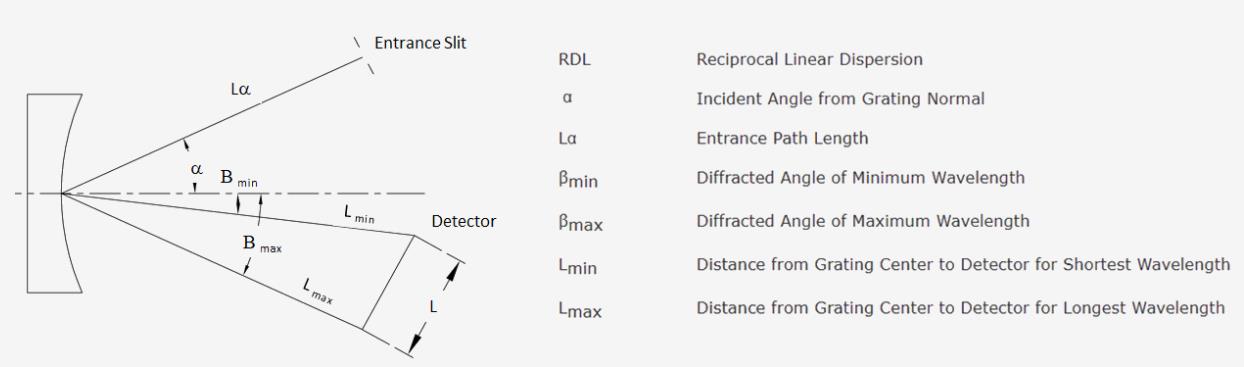

RDL : Reciprocal Linear Dispersion
互易线性色散
α : Incident Angle from Grating Normal
光栅法线的入射角
Lα : Entrance Path Length
入口路径长度
βmin : Diffracted Angle of Minimum Wavelength
Min. 波长的衍射角
βmax : Diffracted Angle of Maximum Wavelength
Max. 波长的衍射角
Lmin : Distance from Grating Center to Detector for Shortest Wavelength
最短波长光栅中心到探测器的距离
Lmax : Distance from Grating Center to Detector for Longest Wavelength
最长波长光栅中心到探测器的距离
型号 | 凹槽密 度 (g/mm) | dispersion 色散 (nm/mm) | blaze-wavelength 闪耀波长nm | 波长范围 nm | 光谱长度 mm | Lα (mm) | f-nbr | 直径 (mm) | 效率曲线或其它 |

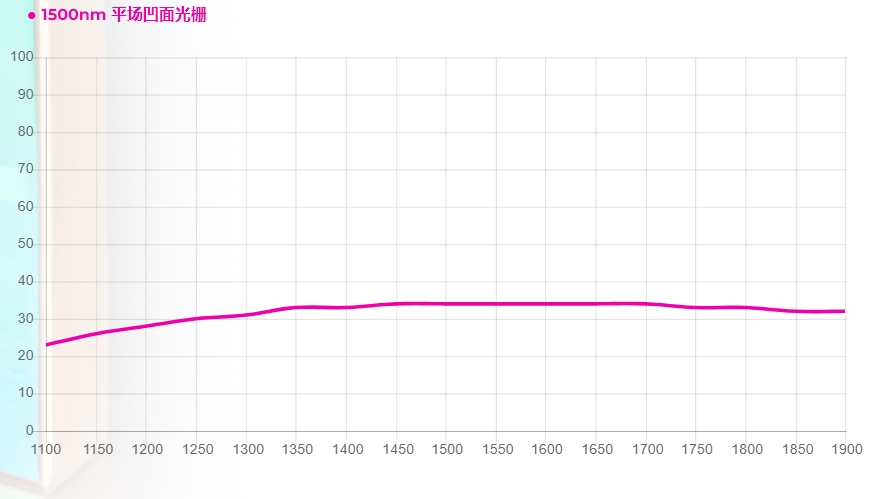

164-1500-045 | 164 | 32 | 1500 | 1100-1900 | 25 | 99 | 2.6 | 45 |  |

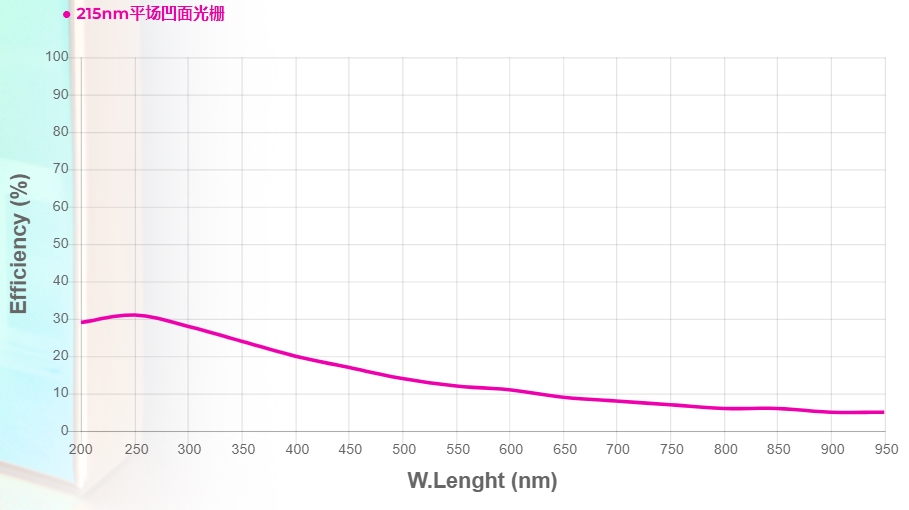

378-215-034 | 378 | 24.1 | 215 | 190-800 | 25 | 97.9 | 3.8 | 34 |  |

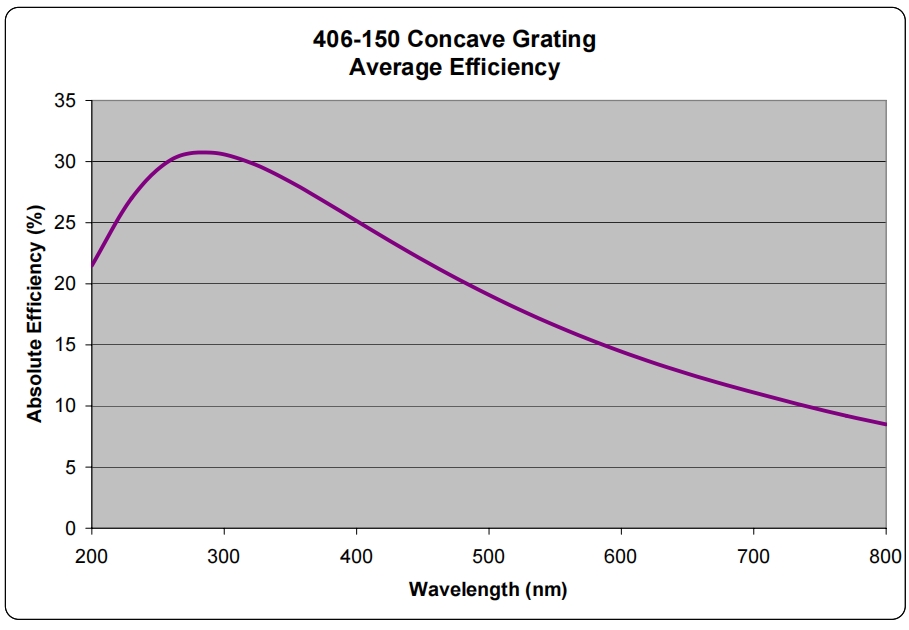

406-150-034 | 406 | 24.4 | 300 | 190-800 | 24.9 | 86.1 | 2.2 | 34 |  |

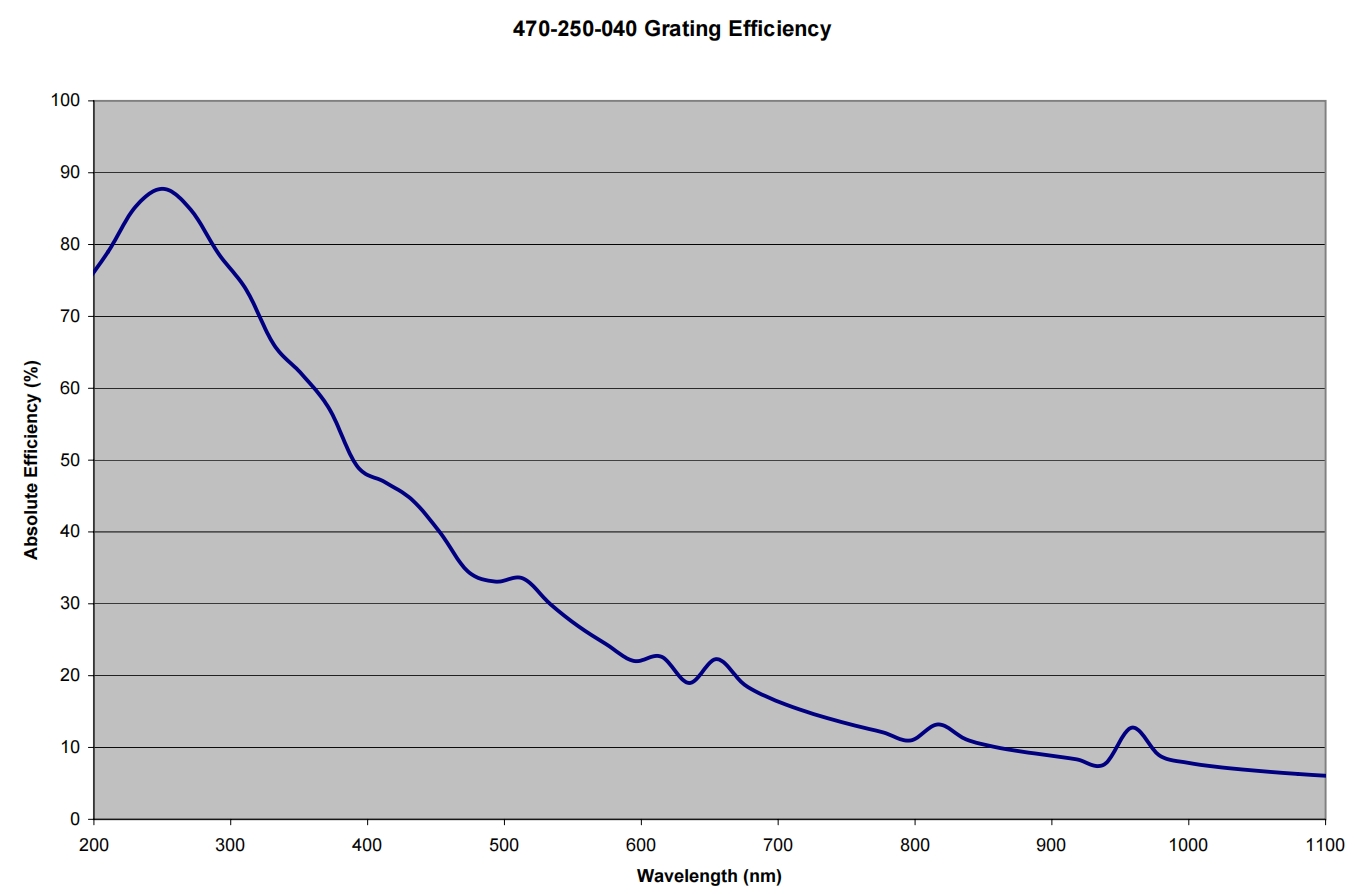

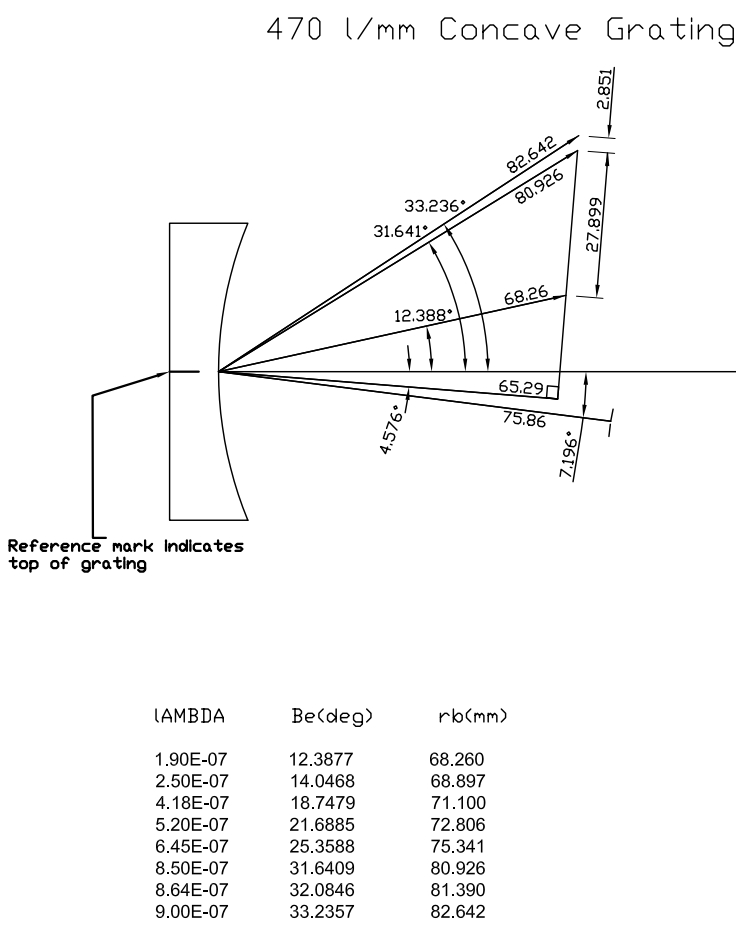

470-250-040A | 470 | 21.3 | 250 | 190-850 | 27.88 | 75.86 | 2 | 40 |
|
470-250-040B | 470 | 22.6 | 250 | 250-900 | 27.88 | 75.86 | 2 | 40 | |

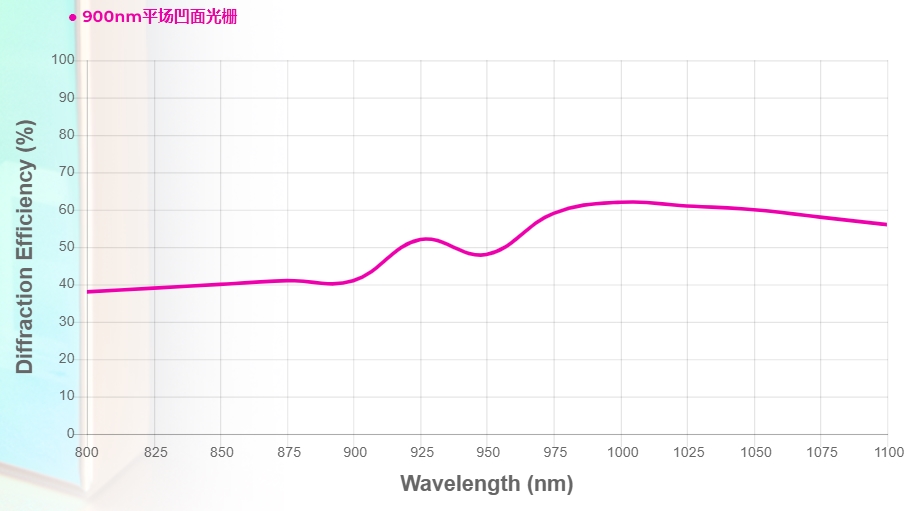

719-900-030 | 719 | 16 | 900 | 700-1100 | 25 | 100 | 3.5 | 30 |  |

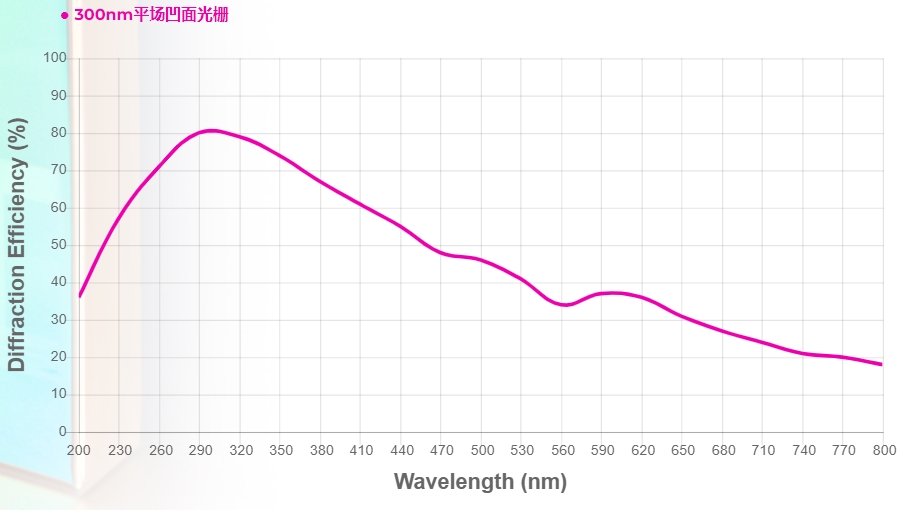

954-300-030 | 954 | 12.2 | 300 | 340 - 800 | 38 | 55 | 2 | 30 |  |
