首页 空间型元器件 光学元件 棱镜 IR抛光蓝宝石(Al2O3)60°等边色散棱镜 0.17-5.5um IR抛光蓝宝石(Al2O3)60°等边色散棱镜 (光轴随机方向 10 x 10 x 10mm)
  • 收藏

    IR抛光蓝宝石(Al2O3)60°等边色散棱镜 (光轴随机方向 10 x 10 x 10mm)

    蓝宝石因其极度的韧性和强度可以很好的应用为UV,VIS和NIR光谱波段的光学窗片材料。

    产品特点

    产品型号SAPPRISM10-60

    应用领域

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    主要参数
  • 核心参数
  • 工作波长 折射率 尺寸

    0.17-5.5μm No 1.75449 Ne 1.74663(1.06μm) 10 x 10 x 10mm

  • 尺寸图
  • 详细参数


    传输范围:

    0.17~5.5μm

    折射率:

    No 1.75449; Ne 1.74663(1.06μm)

    反射损耗:

    14% at  1.06μm

    吸收系数:

    0.3×10 -3 cm -1 at  2.4μm

    吸收峰:

    13.5μm

    dn / dT:

    13.4×10 -60.546μm)

    dn /dμ= 0:

    1.5μm

    密度:

    3.97g/cm3

    熔点:

    2040℃

    热导率:

    27.21W m-1K-1 at 300K

    热膨胀:

    5.6(para)& 5.0(perp)×10-6 / K *

    硬度:

    Knoop 2000 with 2000g indenter

    比热容量:

    763JKg-1K-1293K)(4)

    介电常数:

    11.5(para)9.4(perp)at 1MHz

    杨氏模量(E):

    335GPa

    剪切模量(G):

    148.1GPa

    体积模量(K):

    240GPa

    弹性系数:

    C11 = 496 C12 = 164 C13 = 115 C33 = 498 C44 = 148

    表观弹性极限:

    300 MPa(45,000 psi)

    泊松比:

    0.25

    溶解度:

    98×10-6g / 100g water

    分子量:

    101.96

    类型/结构:(hex),R3c

    Trigonal(hex),R3c




    折射率:(No = Ordinary Ray 普通射线,    Ne = Extraordinary Ray 特殊射线)

    µm

    No

    Ne

    µm

    No

    Ne

    µm

    No

    Ne

    0.193

    1.9288

    1.9174

    0.213

    1.8890

    1.8784

    0.222

    1.8754

    1.8650

    0.226

    1.8702

    1.8599

    0.244

    1.8506

    1.8407

    0.248

    1.8470

    1.8372

    0.257

    1.8393

    1.8297

    0.266

    1.8330

    1.8236

    0.280

    1.8244

    1.8151

    0.308

    1.8110

    1.8020

    0.325

    1.8047

    1.7958

    0.337

    1.8001

    1.7921

    0.351

    1.7969

    1.7882

    0.355

    1.7960

    1.7883

    0.442

    1.7804

    1.7721

    0.458

    1.7784

    1.7702

    0.488

    1.7753

    1.7671

    0.515

    1.7730

    1.7649

    0.532

    1.7717

    1.7636

    0.590

    1.7680

    1.7600

    0.633

    1.7659

    1.7579

    0.670

    1.7643

    1.7563

    0.694

    1.7634

    1.7554

    0.755

    1.7614

    1.7535

    0.780

    1.7607

    1.7527

    0.800

    1.7601

    1.7522

    0.820

    1.7596

    1.7517

    0.980

    1.7561

    1.7482

    1.064

    1.7545

    1.7466

    1.320

    1.7501

    1.7423

    1.550

    1.7462

    1.7384

    2.010

    1.7375

    1.7297

    2.249

    1.7323

    1.7243

    2.703

    1.719

    1.711

    2.941

    1.712

    1.711

    3.333

    1.701

    1.693

    3.704

    1.687

    1.679

    4.000

    1.674

    1.666

    4.348

    1.658

    1.65

    4.762

    1.636

    1.628

    5.000

    1.623

    1.615

    5.263

    1.607

    1.599

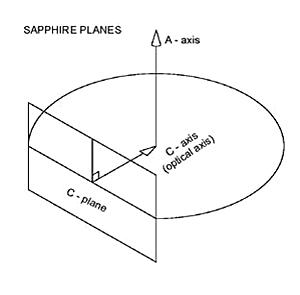

    关于晶体切割:

    蓝宝石具有轻微的双折射性,因此对于关键的光学或机械应用,窗口应指出为“零度”或“c切”,这意味着材料的光轴应垂直于窗口平面。如果未指出,部件将是“随机”切割的,但值得注意的是,这几乎总是与光轴成60°,因为这是锯的“最软”方向。请注意,所有蓝宝石都是单晶,切割时总是避免出现亚晶粒。





    C平面(0,0,0,1)=Z切割

    A平面(1,1,-2,0)=Y切割

    M-平面(1,0,-1,0)=X-切割R-平面(1,0,-1,0)

    制造商似乎无法就蓝宝石的热膨胀系数达成一致,给出了5.6至8.4 x 10-6 K的数字。虽然由于生长方法的原因,当然也由于切割轴的原因,可能会有一些变化,但这种变化是无法解释的。

    订购信息




     产品型号: SAPPRISM10-60

    IR Polished Sapphire (Al2O3) 60° prism

    10 x 10 x 10mm 60° equiliateral dispersing prism.

    A=B=C=H=10mm

    Optic axis random direction.



    产品型号: SAPPRISM10-60Z

    IR Polished Sapphire (Al2O3) 60° prism

    10 x 10 x 10mm 60° equiliateral dispersing prism.

    A=B=C=H=10mm

    Optic axis perpendicular to triangular faces.
