首页 空间型元器件 光学元件 棱镜 氟化钙CaF2棱镜 0.13-10um IR级氟化钙CaF2 直角棱镜 0.13-10um 25 x 25 x 25mm直角 厚度25mm
    • 收藏

    IR级氟化钙CaF2 直角棱镜 0.13-10um 25 x 25 x 25mm直角 厚度25mm

    氟化钙广泛应用于光谱CaF2光学视窗，CaF2棱镜和CaF2透镜。 te别是高纯度的氟化钙（CaF 2）在UV和UV准分子激光窗口中的使用。 氟化钙（CaF2）可以掺杂有铕（Eu）作为γ射线闪烁体。所有CaF2透射在红外中没有吸收带。根据透射范围，氟化钙有多种质量等级。

    产品特点

    产品型号CAFPRISM25-45

    应用领域

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    相关产品

    资料下载

    主要参数
  • 核心参数

  • 工作波长 折射率

    0.13-10um 1.39908 at 5μm

  • 尺寸图
    • 详细参数


    透射范围：

    0.13~10μm（注：IR等级将在IR范围外限制性能）

    折射率：

    1.39908  at 5μm

    反射损耗：

    5.4％ at  5um

    吸收系数：

    7.8×10 -4 cm-1 @2.7μm

    吸收峰：

    35μm

    dn / dT：

    -10.6×10-6 /℃

    dn /dμ= 0：

    dn /dμ= 0：

    密度：

    3.18g / cc

    熔点：

    1360℃

    导热率：

    9.71W m-1 K-1

    热膨胀：

    18.85×10-6 /℃

    硬度：

    Knoop 158.3（100）

    比热容：

    854 J Kg-1 K-1

    介电常数：

    6.76 at 1MHz

    杨氏模量（E）：

    75.8GPa

    剪切模量（G）：

    33.77GPa

    体积模量（K）：

    82.71 GPa

    弹性系数：

    C11 = 164 C12 = 53 C44 = 33.7

    表观弹性极限：

    36.54 MPa

    泊松比：

    0.26

    溶解度：

    0.0017g / 100g with，20℃

    分子量：

    78.08

    类型/结构：

    立方（111）裂解

    反射损耗：

    5.4％ at  5um




    折射率:(No = Ordinary Ray 普通射线)

    µm

    No

    µm

    No

    µm

    No

    0.149

    1.5800

    0.161

    1.5490

    0.195

    1.5000

    0.200

    1.4950

    0.222

    1.4800

    0.248

    1.4680

    0.266

    1.4621

    0.280

    1.4584

    0.300

    1.454

    0.337

    1.4481

    0.400

    1.4419

    0.486

    1.4370

    0.588

    1.4339

    0.656

    1.4325

    0.687

    1.4320

    0.728

    1.4314

    0.884

    1.4298

    1.014

    1.4288

    1.100

    1.4283

    1.250

    1.4275

    1.650

    1.4256

    1.900

    1.4244

    2.058

    1.4236

    2.450

    1.4214

    2.700

    1.4199

    2.800

    1.4192

    3.050

    1.4175

    3.400

    1.4149

    4.000

    1.4096

    4.400

    1.4057

    4.800

    1.4014

    5.000

    1.3991

    5.304

    1.3952

    5.893

    1.3871

    6.483

    1.3782

    7.072

    1.3681

    7.661

    1.357

    8.251

    1.3444

    8.840

    1.3308

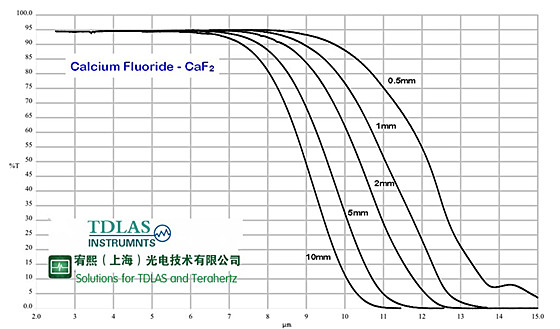

    特性曲线

    根据透射范围，氟化钙有多种质量等级。所有CaF2透射在红外中没有吸收带，但是对于其它应用，应该选择与成本相匹配的元件。

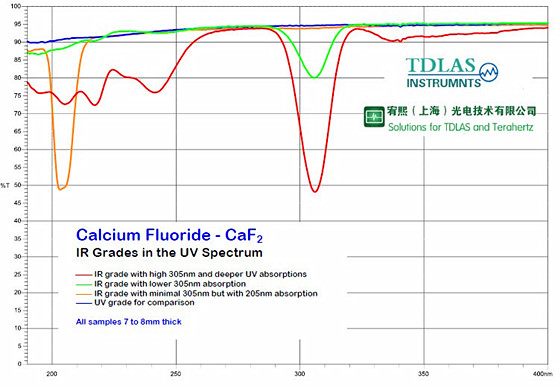

    IR红外级 - 0.4μm ~ 10μm

    氟化钙晶体传统上通过熔融自然开采的CaF2来制造。 更常见的是，中等质量的试剂级材料通常使用于最便宜材料的地方。主要杂质通过晶体生长过程进一步清除，但由于Fe元素通常导致在0.3μm处的宽吸收，以及在小于0.25μm的波长处透射的减少。

    所有Crystran CaF2保证在可见光和红外光谱内没有吸收带。






    UV等级 - 0.19μm至10μm

    通过使用更高等级的合成生产原料，Crystran UV紫外级保证透过紫外可见光谱以及红外线。 避免在IR级中在0.3μm和0.19μm至0.25μm处的吸收。

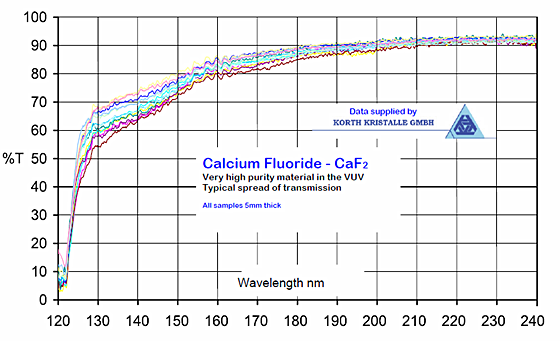

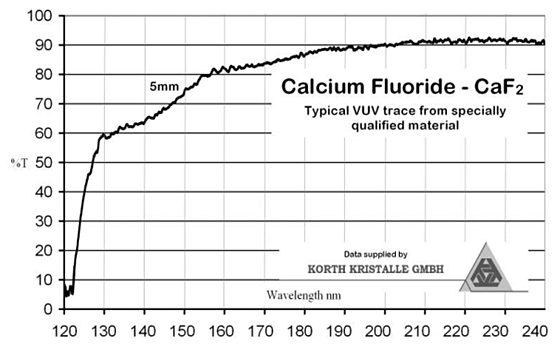

    VUV等级 - 0.13μm至10μm

    通过使用分析级合成生产的原料，Crystran VUV级保证传输到真空紫外部分的光谱延伸到材料的理论极限。

    Eximer级别 - 157nm，193nm，248nm选择Crystran Eximer级别是从高纯度原料制造的纯晶锭提供的，以确保在高功率激光使用下的zui低吸收。通过在特定的准分子波长下通过长路径长度的透射来测试晶体的内部吸收。








    等级

    透射范围

    品质

    IR级

    0.40~10.0um

    中等纯度

    UV级

    0.19~10.0um

    高纯度

    VUV级

    0.13~10.0um

    很高纯度

    准分子级

    0.13~10.0um

    很高纯度

    拉曼级

    0.13~10.0um

    无荧光



    订购信息

    订购型号

    规格

    A=B

    H

    CaF2等级

    CAFPRISM15-45

    15 x 15 x 15mm直角

    15mm（±0.1mm）

    30mm

    IR Polished

    CAFPRISM15-60

    15 x 15 x 15mm等边

    15mm（±0.1mm）

    15mm（±0.1mm）

    IR Polished

    CAFPRISM25-45

    25 x 25 x 25mm直角

    25mm（±0.1mm）

    25mm

    IR Polished

    CAFPRISM25-45U

    25 x 25 x 25mm直角

    25mm（±0.1mm）

    25mm

    UV Grade

    CAFPRISM25-60

    25 x 25 x 25mm  等边

    25mm（±0.1mm）

    25mm（±0.1mm）

    IR Polished

    CAFPRISM30-45

    30 x 30 x 30mm  直角

    30mm（±0.1mm）

    30mm

    IR Polished

    CAFPRISM30-60

    30 x 30 x 30mm  等边

    30mm（±0.1mm）

    30mm（±0.1mm）

    IR Polished
