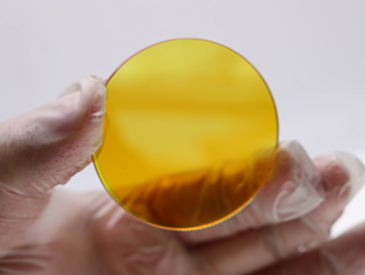

    (ZnSe)IR级抛光硒化锌窗片(无镀膜) 70mm Ø x 3mm

    硒化锌 (ZnSe) 是最常用的材料,因为它对红外 CO2 激光束的透过率高(吸收系数小),并且可以传播可见的导光。使用非球面镜头、平凸镜头或弯月镜头。焦距越长,光斑直径和焦距越大。请根据工件选择镜头。当使用高压气体来辅助切削加工时,请根据气压选择镜头的厚度。

    产品特点高数值孔径,zui佳收集效率,紧凑的单透镜设计, 衍射限制设计, RoHS 认证

    产品型号MP-ZnSe-70-3

    应用领域深红外光谱分析紫外激光传输CO2激光器红外光学外延基片

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    主要参数
  • 核心参数
  • IR级抛光硒化锌窗片AR/AR 镀膜 尺寸

    无镀膜 70mm Ø x 3mm

  • 尺寸图
  • 详细参数

    透射波段范围:

    0.6 to 21.0 um

    折射率:

    2.4028 at 10.6 um

    反射损耗:

    29.1% at 10.6 um (2 surfaces)

    吸收系数:

    0.0005 cm-1at 10.6 um

    吸收峰:

    45.7 um

    dn/dT:

    +61 x 10-6/℃ at 10.6 um at 298K

    dn/du = 0 :

    5.5 um

    密度:

    5.27 g/cc

    熔点:

    1525℃ (see notes below)

    导热系数:

    18 W m-1 K-1at 298K

    热膨胀:

    7.1 x 10-6/℃at 273K

    硬度 :

    Knoop 120 with 50g   indenter

    比热容量 :

    339 J Kg-1K-1

    Dielectric Constant :

    n/a

    Youngs Modulus (E) :

    67.2 GPa

    Shear Modulus (G) :

    n/a

    Bulk Modulus (K) :

    40 GPa

    弹性系数 :

    Not Available

    Apparent Elastic Limit :

    55.1 MPa (8000 psi)

    泊松比 :

    0.28

    Solubility:

    0.001g/100g water

    Molecular Weight :

    144.33

    Class/Structure:

    HIP polycrystalline cubic, ZnS, F43m



    折射率:(No = Ordinary Ray)

    µm

    No

    µm

    No

    µm

    No

    0.54

    2.6754

    0.58

    2.6312

    0.62

    2.5994

    0.66

    2.5755

    0.7

    2.5568

    0.74

    2.5418

    0.78

    2.5295

    0.82

    2.5193

    0.86

    2.5107

    0.90

    2.5034

    0.94

    2.4971

    0.98

    2.4916

    1.0

    2.4892

    1.4

    2.4609

    1.8

    2.4496

    2.2

    2.4437

    2.6

    2.4401

    3.0

    2.4376

    3.4

    2.4356

    3.8

    2.4339

    4.2

    2.4324

    4.6

    2.4309

    5.0

    2.4295

    5.4

    2.4281

    5.8

    2.4266

    6.2

    2.4251

    6.6

    2.4235

    7.0

    2.4218

    7.4

    2.4201

    7.8

    2.4183

    8.2

    2.4163

    8.6

    2.4143

    9.0

    2.4122

    9.4

    2.4100

    9.8

    2.4077

    10.2

    2.4053

    10.6

    2.4028

    11.0

    2.4001

    11.4

    2.3974

    11.8

    2.3945

    12.2

    2.3915

    12.6

    2.3883

    13.0

    2.3850

    13.4

    2.3816

    13.8

    2.3781

    14.2

    2.3744

    14.6

    2.3705

    15.0

    2.3665

    15.4

    2.3623

    15.8

    2.3579

    16.2

    2.3534

    16.6

    2.3487

    17.0

    2.3438

    17.4

    2.3387

    17.8

    2.3333

    18.2

    2.3278





    特性曲线

    透射曲线图
