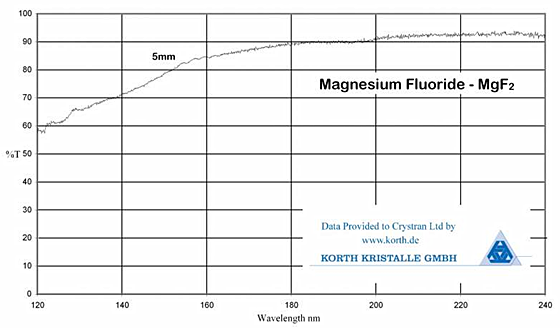

MgF2能很好地透过VUV区域到莱曼-阿尔法氢线（121nm）甚至更远。氟化镁主要用于UV光谱，并且对于准分子激光具有很好的应用。MgF2通过真空Stockbarger技术在各种直径的铸块中生长。 氟化镁是一种坚韧的材料，并且抛光良好。 因此，它可以工作到zui高标准。 MgF2具有微弱的双折射性质，并且通常提供垂直于窗面切割的光轴。
产品特点
产品型号MGFP13-1U
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 规格(D×L)
0.12-7um 13.0mmX1.0mm

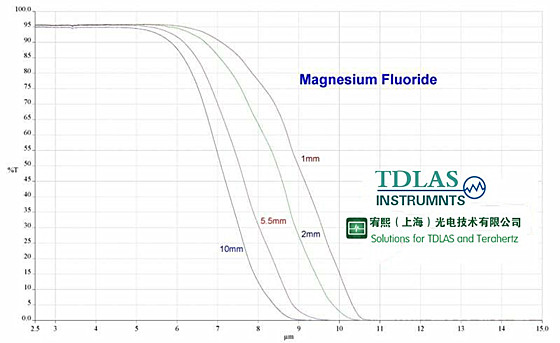

透射范围： | 0.12〜7μm（1） |
折射率： | No 1.413@ 0.22μm（4） |
反射损耗： | 5.7％@0.22μm（2个表面） |
吸收系数： | 40×10 -3 cm -1 at 2.7μm |
吸收峰： | 20μm（1） |
dn / dT： | 2.3（para）1.7（perp） at 0.4μm（1） |
dn /dμ= 0： | 1.4μm |
密度： | 3.18g / cc |
熔点： | 1255℃ |
热导率： | 21（para）33.6（perp）W m-1 K-1 at 300K（3） |
热膨胀： | 13.7（para）8.9（perp）×10-6 / K（1） |
硬度： | Knoop 415 |
比热容量： | 1003 J Kg m-1 K-1 |
介电常数： | 4.87（para）5.45（perp） at 1MHz（1） |
杨氏模量（E）： | 138GPa（2） |
剪切模量（G）： | 54.66GPa（2） |
体积模量（K）： | 101.32GPa（2） |
弹性系数： | C11 = 140 C12 = 89 C44 = 57 C13 = 63 C66 = 96（2） |
表观弹性极限： | 49.6 MPa（7200 psi） |
泊松比： | 0.276（2） |
溶解度： | 0.0002g / 100g water |
分子量： | 62.32 |
类型/结构： (Class/Structure) | Tetragonal，可沿c轴上切割 (Tetragonal P42/mnm (#136) Rutile Structure. Can cleave on c-axis but not easily.) |
(1) Duncanson et.al. Proc.Phys.Soc. V72, p1001, 1958
(2) Kandil et.al. J.App.Phys. V52, p749, 1981
(3) Kashnow & MCarthy, J.Phys.Chem. V30, p813, 1969
(4) Laporte et. al. J.Opt. Soc. Am. V73, No 8, p1062
折射率:(No = Ordinary Ray 普通射线 Ne = Extraordinary Ray 特殊射线)
µm | No | Ne | µm | No | Ne | µm | No | Ne |
0.1137 | 1.7805 | 0.1149 | 1.7420 | 0.1179 | 1.6800 | |||
0.1198 | 1.6510 | 0.121 | 1.628 | 1.632 | 0.130 | 1.566 | 1.568 | |
0.140 | 1.5095 | 1.523 | 0.150 | 1.480 | 1.494 | 0.160 | 1.461 | 1.475 |
0.170 | 1.448 | 1.462 | 0.180 | 1.439 | 1.453 | 0.190 | 1.431 | 1.444 |
0.200 | 1.423 | 1.437 | 0.220 | 1.413 | 1.426 | 0.248 | 1.403 | 1.416 |
0.257 | 1.401 | 1.414 | 0.266 | 1.399 | 1.412 | 0.280 | 1.396 | 1.409 |
0.300 | 1.393 | 1.405 | 0.330 | 1.389 | 1.402 | 0.337 | 1.389 | 1.401 |
0.350 | 1.387 | 1.400 | 0.355 | 1.386 | 1.399 | 0.400 | 1.384 | 1.396 |
0.546 | 1.379 | 1.390 | 0.700 | 1.376 | 1.388 | 1.087 | 1.373 | 1.385 |
1.512 | 1.370 | 1.382 | 2.000 | 1.368 | 1.379 | 2.5 | 1.364 | 1.375 |
3.030 | 1.360 | 1.370 | 3.571 | 1.354 | 1.364 | 4.000 | 1.349 | 1.359 |
4.546 | 1.341 | 1.350 | 5.000 | 1.334 | 1.343 | 5.556 | 1.324 | 1.332 |
6.060 | 1.314 | 1.321 |
氟化镁窗片订购型号:
订购型号 | 规格(D×L)(mm) | 透射率@121nm | S/D | 材料等级 |
MGFP13-1U | 13.0mm×1.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP13-2U | 13.0mm×2.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP15-1U | 15.0mm×1.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP19-1U | 19.0mm×1.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP20-1U | 20.0mm×1.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP20-2U | 20.0mm×2.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP25-1U | 25.0mm×1.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP25-1.5U | 25.5mm×1.5mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP25-2U | 25.0mm×2.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP25-3U | 25.0mm×3.0mm | >40%（typ.>50%） | 40/20 | VUV |
MGFP25-4U | 25.0mm×4.0mm | >40%（typ.>50%） | 40/20 | VUV |
MGFP25-5U | 25.0mm×5.0mm | >40%（typ.>50%） | 40/20 | VUV |
MGFP32-3U | 32.0mm×3.0mm | >40%（typ.>50%） | 40/20 | VUV |
