产品总览 PL-SOA-A-A81-W1550-SASA是一种偏振不敏感光学放大器，具有先进的外延晶片生长和光电封装技术，可在宽光谱带宽上实现高输出饱和功率、低噪声系数和大增益。
产品特点宽带光、 高输出功率、 低偏振灵敏度、 多量子阱或体结构
产品型号PL-SOA-A-A81-W1550-SASA
应用领域助推光光放大器电信与数据通信损失补偿
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 中心波长 输出功率
1528 nm-1562nm 1550nm 14dBm
电/光学特性（Tsub=25°C，CW，）
参数 | 符号 | OS-SOA-A-A81-W1550-SASA | ||
最小 | 典型 | 最大 | ||
工作电流 | IOP | - | 450 mA | 500 mA |
工作波长范围 | 1528 nm | - | 1562 nm | |
中心波长 | λC | - | 1550 | - |
饱和输出功率 (@ -3 dB) | PSAT | 12 dBm | 14 dBm | - |
小信号增益 (Over C-Band @ Pin = -20 dBm) | G | 10 dB | 13 dB | - |
增益平坦度 (Over C-Band @ Pin = -20 dBm) | ΔG | - | 5 dB | 7 dB |
增益波纹(p-p) @ IOP, λC | δG | - | 0.1 dB | 0.5 dB |
偏振相关增益 | PDG | - | 1.0 dB | 1.8 dB |
噪声系数 | NF | - | 8 dB | 9.5 dB |
正向电压 | VF | - | 1.6 V | 1.8 V |
芯片长度 | - | - | 1.5 mm | - |
波导折射率 | - | - | 3.2 | - |
TEC 操作 (典型/最大@ TCASE = 25/70 °C) | ||||
TEC 电流 | ITEC | - | 0.23 A | 1.5 A |
TEC 电压 | VTEC | - | 0.5 V | 4.0 V |
热敏电阻 | RTH | - | 10 kΩ | - |
典型特征曲线

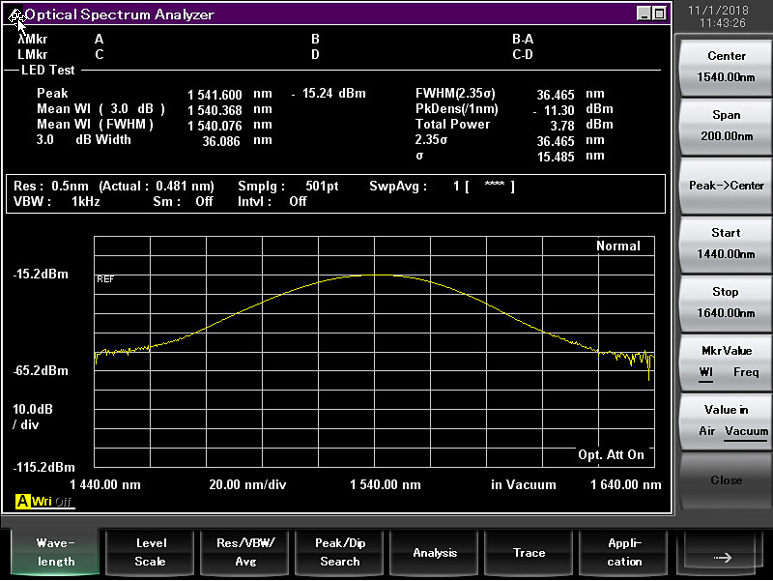

ASE 光谱图
SOA放大器光谱图（引脚=0dBm，I=450mA）

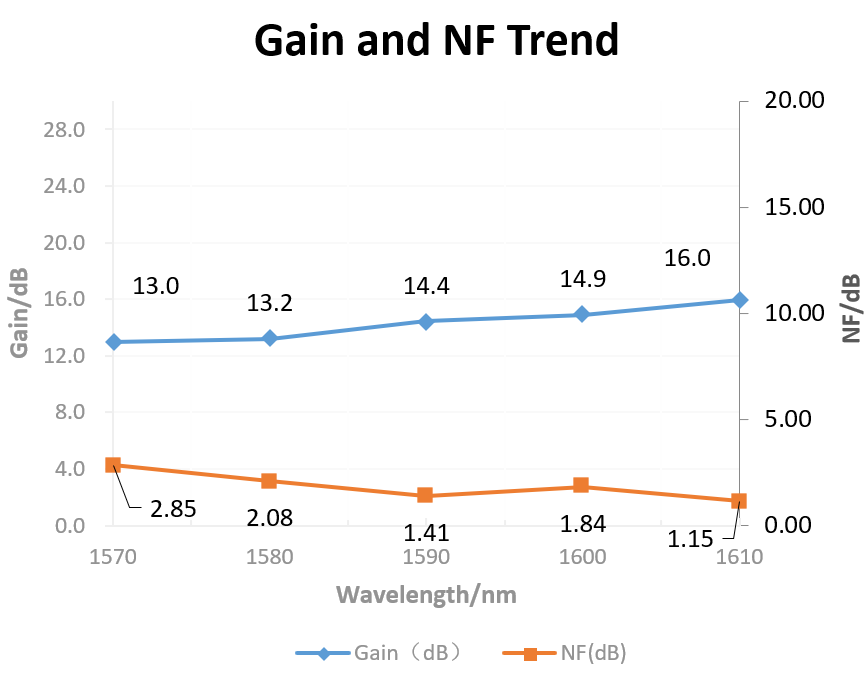

增益和NF曲线

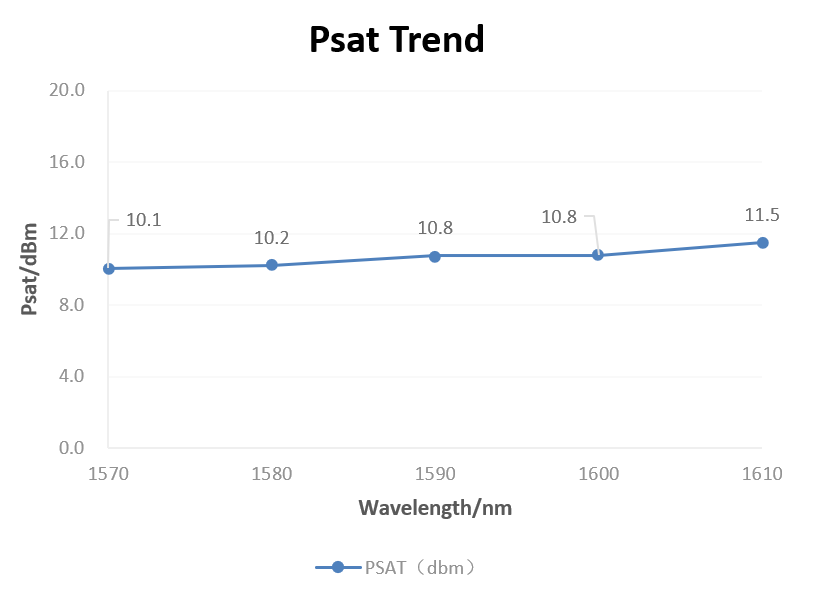

饱和输出功率曲线
OS-SOA-☆-A8▽-W□□□□-XX
☆ : Output Power
A: 5dbm
B: 10dbm
▽：Bandwidth
1: 60-70nm
2: 30-40nm
□□□□：Wavelength
680: 680nm
850: 850nm
*****
1550: 1550nm
1600: 1600nm
XX: Fiber and Connector Type
SASA=(SMF-28E+ FC/APC)+(SMF-28E+ FC/APC)
SPSP=(SMF-28E+ FC/PC)+(SMF-28E+ FC/PC)
PAPA=(PM Fiber+ FC/APC)+(PM Fiber+ FC/APC)
PPPP=(PM Fiber+ FC/PC)+(PM Fiber+ FC/PC)
