产品特点高输出功率 >400mW @ 1290nm、 高饱和输出功率 (21dBm)、 专有防反射涂层技术，可靠性高、 保偏 PM980（PM1300 可选）光纤或 HI1060 光纤、 900um 光纤松套管（可选）
产品型号BOA1290065YY400MXXXX
应用领域LiDAR数据通讯扫频光源可调谐激光器光学相干断层扫描(OCT）
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 饱和输出功率@-3dB 带宽@-3dB
1290nm 21dBm 35nm
推荐操作条件
@ CW，Tcase=25°C
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
芯片温度 | 20 | 25 | 40 | ℃ |
正向电流 | 2000 | 3000 | mA | |
放大模式下的输出功率 | 400 | mW | ||
输入光功率 | -20 | 10 | 15 | dBm |
增益特性
@ CW,25°C，2000mA，输入信号10dBm，1290nm
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
正向电流@400mW | 3000 | mA | ||
饱和输出功率@-3dB | 17 | 21 | dBm | |
增益 | 12 | 16 | dB | |
小信号增益@Pin=-20dBm | 36 | 41 | dB | |
峰值波长 | 1280 | 1290 | 1300 | nm |
带宽@-3dB | 65 | nm | ||
噪声系数@Pin=-20dBm | 5.8 | dB |
放大自发辐射(ASE)特性
@CW，25°C, 2000mA，无输入信号
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
输出功率（每个端口） | 120 | mW | ||
正向电压 | 2.2 | 2.8 | V | |
平均波长 | 1225 | nm | ||
带宽（FWHM） | 44 | nm | ||
纹波**（RMS） | 0.04 | 1 | dB | |
偏振消光比 (PER) | 12 | 16 | dB | |
偏振 | TE |
** - 以 20pm 分辨率在光谱Max. 值附近 1nm 范围内测量
jue对Max. 额定参数
参数 | Min. 值 | Max. 值 | 单位 |
输出光功率 | 1000 | mW | |
输入光功率 | 20 | dBm | |
正向电流 | 4000 | mA | |
反向电压 | 2 | V | |
TEC电流 | 3 | A | |
TEC电压 | 4 | V | |
芯片工作温度 | 5 | 50 | °C |
外壳盒体工作温度 | 0 | 50 | °C |
存储温度 | 0 | 50 | °C |
引脚焊接温度（最长 10 秒，z高外壳温度 120°C） | 300 | °C | |
光纤带半径 | 3 | cm |

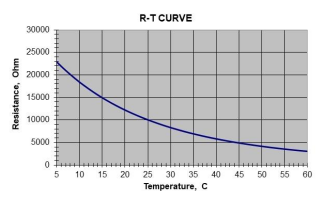

热敏电阻规格 | 光纤规格 | |||||
参数 | 值 | 单位 | 参数 | 值 | 值 | 单位 |
类型 | NTC | 光纤类型 | HI1060 | PM980 | ||
电阻@25℃ | 10±0.1 | kOhm | 数值孔径（典型值） | 0.14 | 0.12 | |
Beta 25-85°C | 3435±1% | K | 截止波长 | 920±50 | 900±70 | nm |
 | 模场直径 | 6.2±0.3 @1060nm | 6.6±0.3 @1060nm | µm | ||
包层直径 | 125±1 | 125±1 | µm | |||
涂层直径 | 245±15 | 245±15 | µm | |||
松套管直径（可选） | 900 | 900 | µm | |||
连接器 | FC/APC | FC/APC | ||||

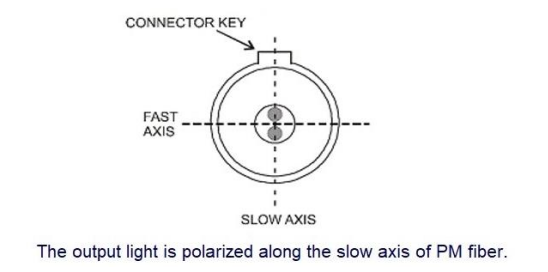

键 | narrow | narrow | ||||

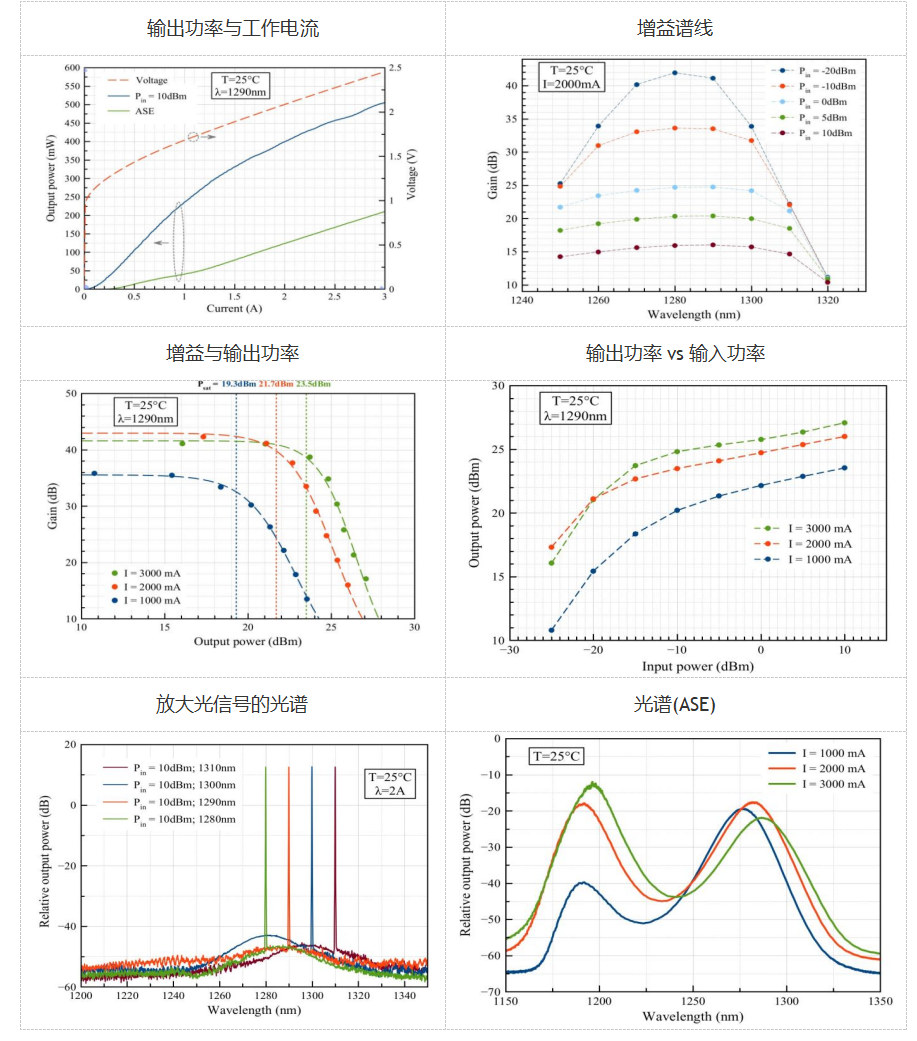

典型性能（仅供参考）
@ CW，Tcase=25°C
安全和操作说明
此设备发出的光是不可见的，对人眼有害。设备运行时，请避免直视光纤连接器。在连接器打开的情况下操作时，必须佩戴适当的激光安全眼镜。
jue对Max. 额定值仅可短时间应用于设备。长时间暴露于Max. 额定值或暴露于多个Max. 额定值可能会导致设备损坏或影响设备的可靠性。在设备的Max. 额定值之外操作设备可能会导致设备故障或安全隐患。必须使用与组件一起使用的电源，以使Max. 正向电流不超过。
热辐射器上的设备需要适当的散热器。必须使用 4 个螺钉（以 X 型螺栓拧紧，初始扭矩设置为 0.075Nm，最终以 X 型螺栓拧紧，扭矩设置为 0.15Nm）或夹具将设备安装在散热器上。散热器表面的平整度偏差必须小于 0.05mm。建议在外壳底部和散热器之间使用铟箔或导热柔软材料作为热界面。不宜为此使用导热油脂。
避免设备背反射。它可能会影响设备在光谱和功率稳定性方面的性能。
还可能导致致命的面损坏。强烈建议使用光隔离器来阻挡背反射。
不要拉动光纤。不要弯曲半径小于 3 厘米的光纤。在安装过程中，应始终保护光纤顶部免受任何污染或损坏。取下光纤顶部的防尘盖后，使用沾有异丙醇或乙醇的光学镜头清洁纸或棉签沿一个方向擦拭，小心清洁光纤顶部。仅使用干净的光纤连接器操作设备。
ESD 保护 - 静电放电是产品意外故障的主要原因。采取极端预防措施以防止 ESD。在设备安装过程中，必须保持 ESD 保护 - 在处理产品时使用腕带、接地的工作表面和严格的防静电技术。
型号识别
BOA1290065HI400MXXXX -> 平均波长 1290nm 时输出功率为 400mW，带宽 65nm，HI-1060 光纤
BOA1290065PM400MLXXX -> 平均波长 1290nm 时输出功率为 400mW，带宽 65nm，PM-980 光纤，带松套管
