产品总览 Electro-optic phase modulators 电光相位调制器(PM)是通过向电光材料施加电场来改变光信号相位的装置。PM可以在从紫外(UV)到红外(LWIR)的宽光谱范围内工作,具有低光学损耗、高光功率和从50kHz到20GHz的调制频率。
产品特点光谱范围:200nm-12um|大晶体孔径、 频率范围:50kHz-20GHz|调制效率高、 低插入损耗:典型值<2%(t>98%)| ODT高
产品型号PM6-1.6D3-UV
应用领域激光频率稳定-LFS(PDHFM/MTS)激光冷却量子态操纵(拉曼Rydberg)光谱增宽相干抑制
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
相关产品
工作波长 共振频率
200-400nm 1.6MHz
PM6-1.6D3-UV (旧型号: EO-1.6D3-UV) 谐振电光相位调制器
- 气密干封外壳
- 温度传感器(NTC)
- 热晶体支架
射频属性 | 数值 | 单位 |
共振频率:f0 1) | 1.64 | MHz |
带宽:Δν | 11 | kHz |
品质因数:Q | 154 | |
1rad@ 272nm所需的射频功率 | 12.0 | dBm |
Max. 射频功率:RFMax. 3) | 0.5 | W |
光学特性 | ||
环氧乙烷晶体 | DKDP | |
孔径 | 3x3 | mm2 |
波前畸变(633nm) | λ/8 | nm |
推荐光强度(350nm) | <1 | W/mm2 |
增透膜(R<0.5%) | 200-400 | nm |
1)在30°C时
2)具有50Ω终端
3)RFin<1W时无损坏
处理说明
.EOM 外壳是密封的。内部没有用户可维修的部件。没有螺丝,除了调频的那个,必须随时松开!否则水晶将被损坏。
.输入激光偏振必须与外壳上的白色标记正交对齐
.请小心处理设备。避免休克。不要掉落。
.轻微的角度调整可以减少不必要的残余幅度调制 (RAM)

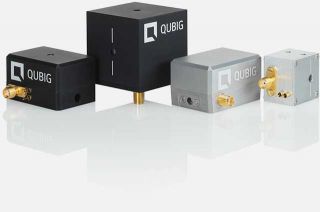

一般产品
PM6 0.1 - 1.9 MHz | PM7 2.0 - 30 MHz | PM8 31 - 499 MHz | PM9 0.5 - 3.9 GHz | PM10 4.0 - 9.9 GHz | PM11 10 - 20 GHz | |
|
|
|
|
|
| UV 200 - 400 nm |
|
|
|
|
|
| VIS 360 - 650 nm |
|
|
|
|
|
| NIR 0.6 - 1.1um |
|
|
|
|
|
| SWIR 1.0 - 3.0 μm |
|
|
|
|
|
| MWIR 3.1 - 7.4 μm |
|
|
|
|
|
| LWIR 7.5 - 12 μm |
用于特定应用程序的预定义模型
从我们的通用产品系列中,已经推导出了许多预定义的模型,这些模型符合量子科学实验中各种应用的要求,如激光捕获和冷却中性原子(ATC)、离子(ITC)、分子(MTC)以及光学时钟、光谱增宽(SB)和激光频率稳定(LFS)。
原子捕获与冷却 Atom trapping & cooling (ATC)
离子捕获和冷却 Ion trapping & cooling(ITC)
分子捕获和冷却 Molecule trapping & cooling (MTC)
激光稳频 Laser frequency stabilization(LFS)
光谱增宽 Spectral broadening(SB)
您的选项
调谐:+T
可调谐振频率fo
调谐范围:约离岸fo+/- 15%(典型值)
用于精确的频率调整 &
频率漂移补偿
提供扩展的调谐范围

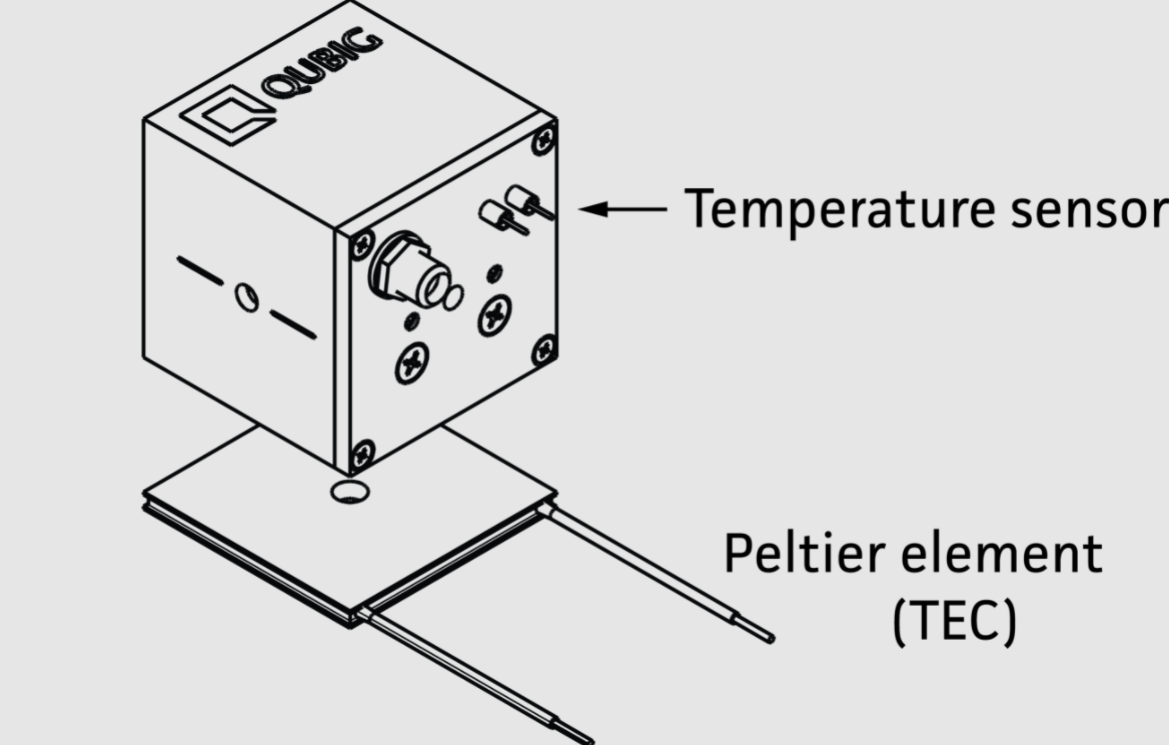

T-控制:+TXC
允许T-ctrl. 和稳定 EOM
用于大功率型号的主动冷却
和主动RAM抑制
包括热安装、T 型传感器、TEC
需要单独的温度控制器
兼容多种外壳类型

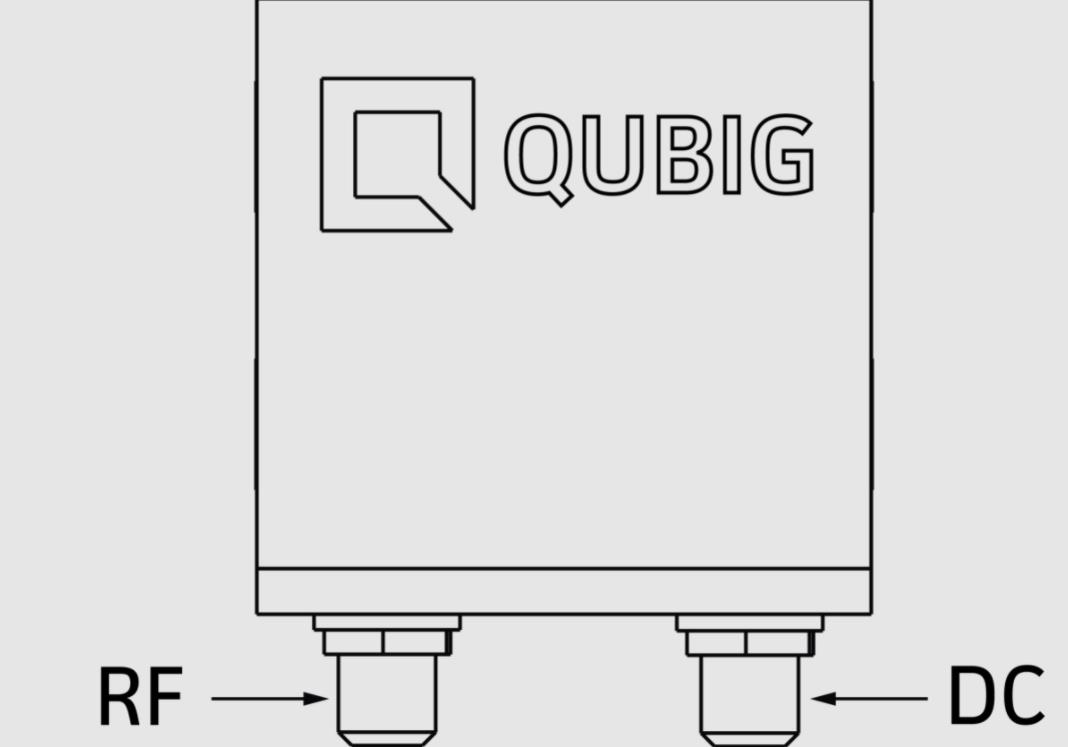

直流端口:+直流
额外的直流端口 (SMA)
带宽 0-10kHz (典型值)
对于双折射补偿,
主动 RAM 抑制和
工作点调整(上午)
兼容多种外壳类型
自定义AR:+AR
定制特定AR涂层
典型值。单波长R<0.1%
多波长AR可用
用于高功率应用的AR
对齐方式:+AL5
紧凑型5轴工作台
具有X、Y和Z线性平移&
俯仰和偏航调整
用于精确EOM/激光对准
与多种外壳类型兼容
TXC选项信息

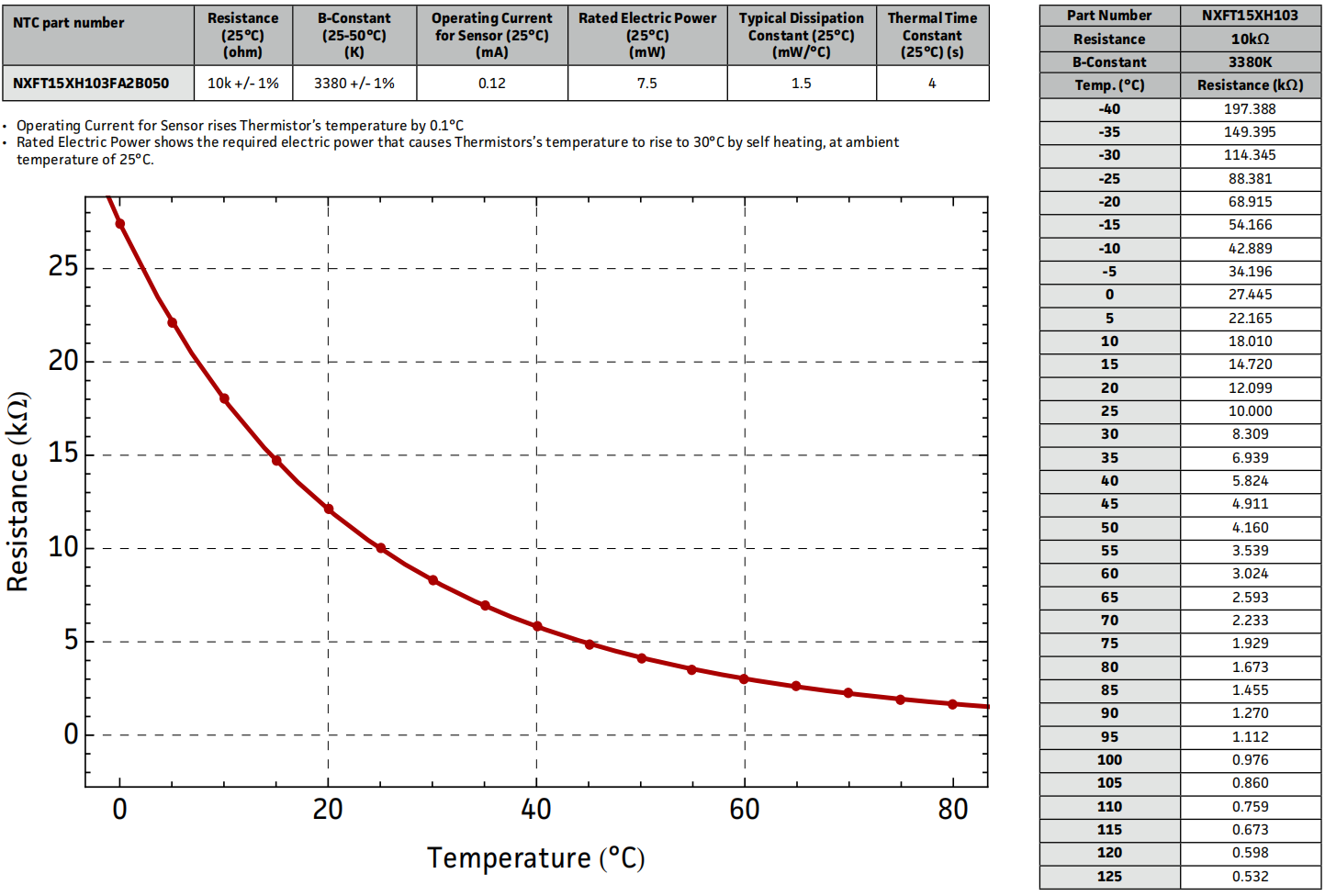

NTC特性
传感器的工作电流使热敏电阻的温度升高0.1°C
•额定电功率显示了在环境温度下通过自加热使热敏电阻温度上升至30°C所需的电功率
温度为25°C。

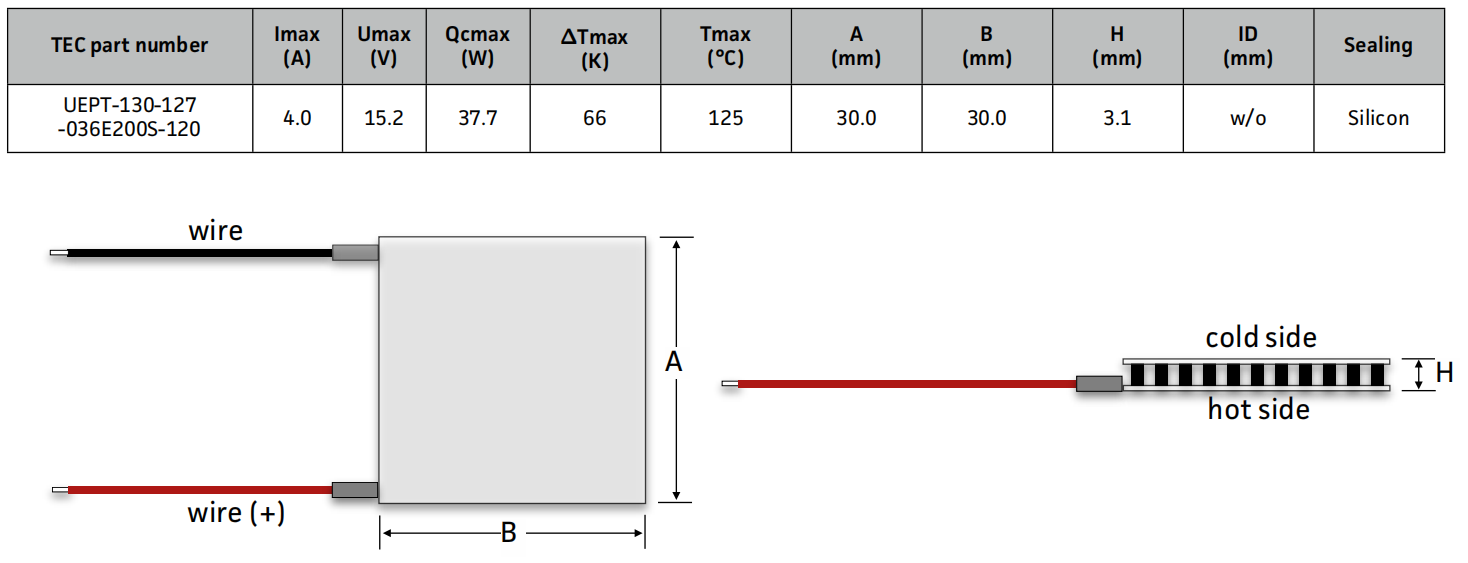

TEC特点
测量调制

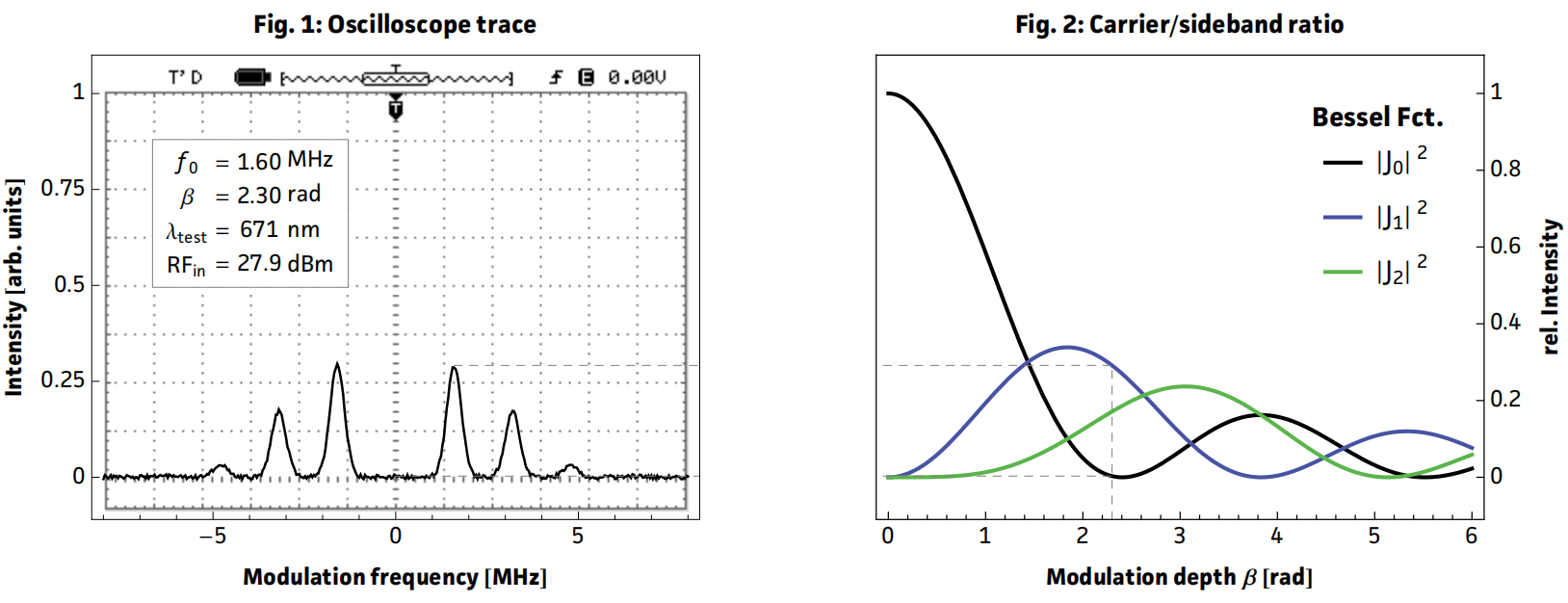

Fig.1:示波器迹线 ,Fig.2:载波边带比
表1,预期调制

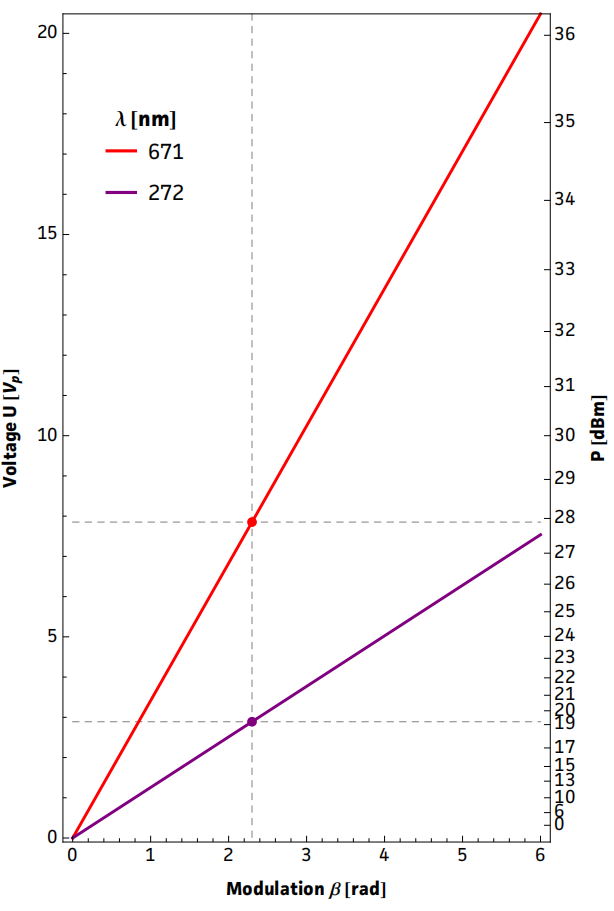

Fig 3:射频信号幅度与调制深度的关系

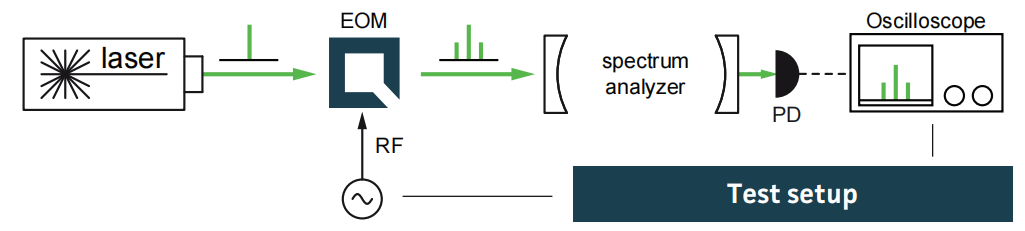

Fig 1:从测试设置中检索到的记录示波器迹线如下图所示。
Fig 2:优秀类贝塞尔函数的平方jue对值与调制深度。垂直线显示载体之间的比率 |J0|2 和第 i 个边带 |Ji|2 在特定β 处。
Fig 3:不同波长的RF幅度和调制深度之间的依赖性。曲线上的点允许检索特定/所需 β 所需的 RF 幅度或给定/可用RF功率的Max. 可实现调制深度。

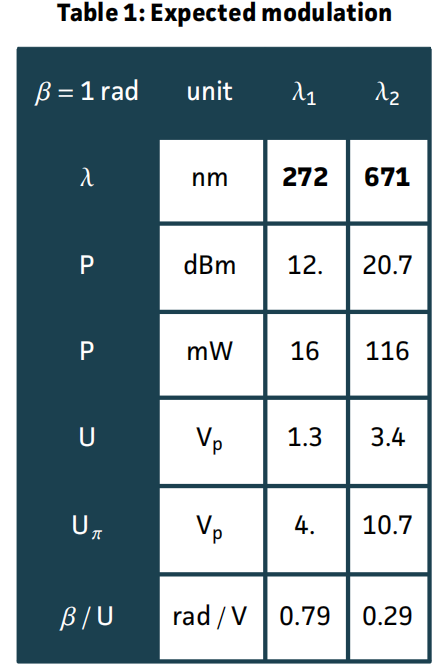

Table 1:预期的射频幅度/功率值和转换参考调制深度为 1 rad 时所需波长的因素。注意:图1中实验记录的调制深度显示的值可能与表中提供的相应值(β=1rad)不同。

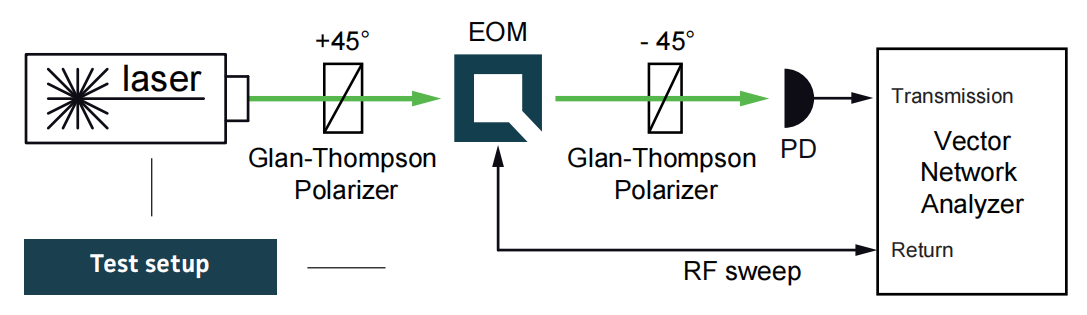

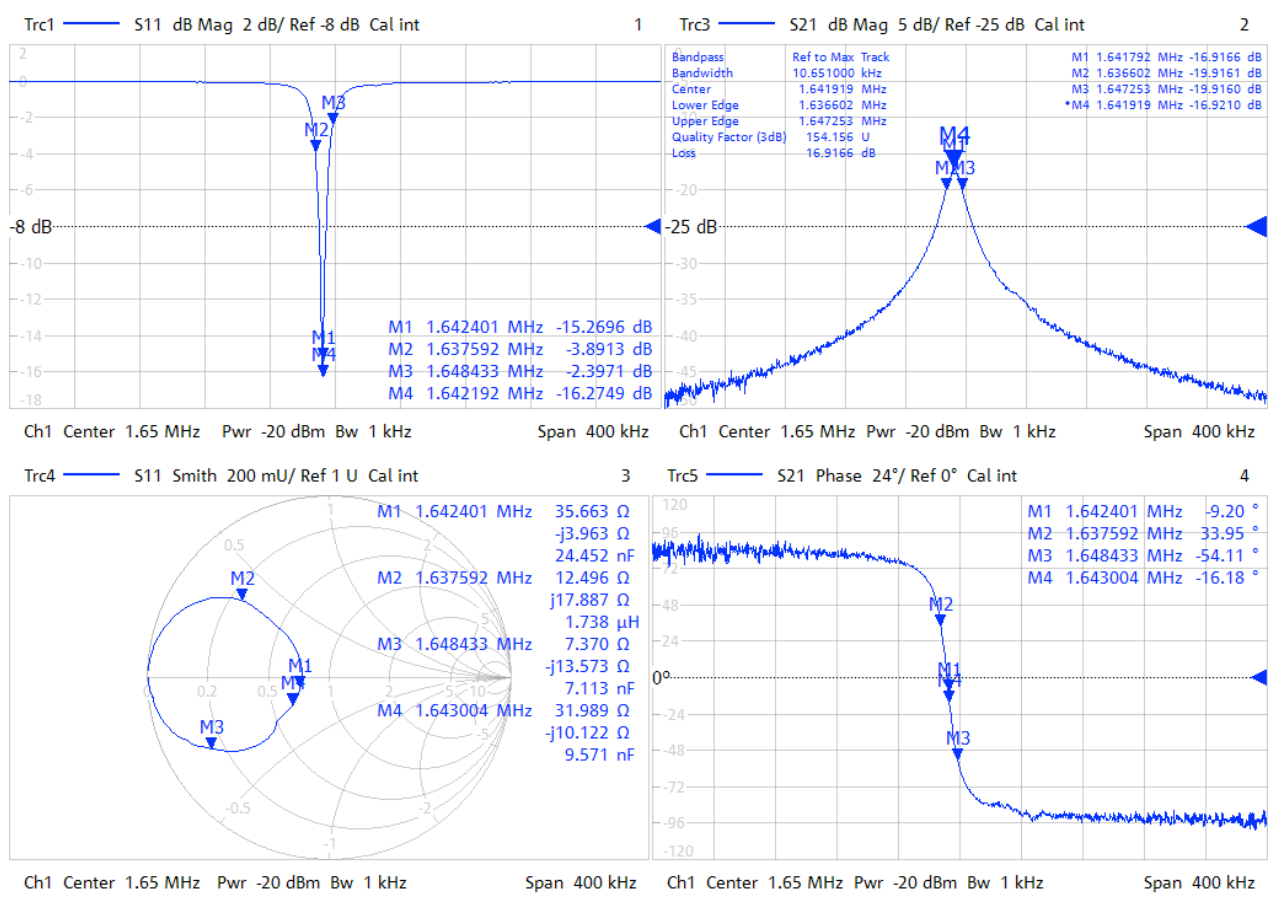

谐振特性
无
