MP-732T/R-MM电光转换模块是专门为短距离传送电信号（在一些不便于使用电信号直接传输领域如强磁场，高压电区域）。MP-732T/R-MM电光转换模块提供传输无电磁噪声不良影响干扰的交流和直流信息的透明传输。系统作为一个发射器/接收器成对出售。
产品特点
产品型号MP-732T/R-2.5-50-10M
应用领域主要应用于带共模电压的测量设备等场所如等离子体物理实验电力传输设备及高功率激光器测量电磁场隔离
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
电输入接口 波长
SMA 850nm
Model | Type | TX Input | RX Output | Dynamic Range | Wavelength | 耦合方式 |
MP-732T/R | Analog/Digital | ±2.5V or 0-5V (50 Ohms or 33k) | ±2.5V or 0-5V (into 1k Ohm) | 55dB (voltage) | 850nm | DC coupled |
注意: Dynamic range is measured from peak signal to RMS noise;电光转换器（光纤链路） 需要±15VDC电源供电.
可选项：10m长多模连接器光纤(ST to ST, 62.5/125um multimode, PVC simplex) 需要额外收费.
Specifications are subject to change without notice.
转换模块带宽 | 接收器输出 | ||
带宽范围 | DC to 10MHz (analog BW) | 幅值 | ±2.5V or 0 to 5v, non-inverting |
平坦度 | ±3% | 负载 | ＞1KΩ |
电输出接口 | SMA | ||
反射器输入 | 增益/归零 | Trimpot adjustable | |
信号 | Sinewave/pulses or DC | 动态范围 | 55dB peak signal to rms noise |
幅值 | ±2.52v(add-2.5 to part number) 0v(add-5 to part number) | 输入接口 | ST connector |
阻抗 | 50Ω(add-50topart number) 33Ω(add-33ktopartnumbe) | 供电 | ±15VDC at mA typical for both transmitter and receiver |
电输入接口 | SMA | ||
输出接头 | ST connector | 温度 | 0° to 70° |
波长 | 850nm | ||
尺寸 | |||
可选光纤类型 | STtoST(Ceeramic),62.5/125um multimode, PVC Simpiex,10meters (add-10Mtopart number) | 发射器尺寸 | 2.96”x100”x0.61” |
接收器尺寸 | 2.96”x100”x0.61” | ||
重量 | 20g each |

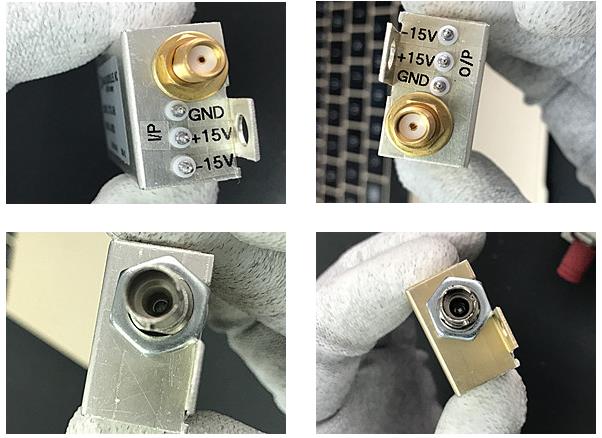

产品实物图：
订货信息：
MP-732T/R-2.5-50-10M
■ Transmitter: Electrical Input Connector: SMA
■ Input Amplitude: ±2.5V
■ Input Impedance: 50W
■ Optical Output Connector: ST
■ Receiver: Optical
■ Input Connector: ST
■ Electrical Output Connector: SMA
■ Optional Fiber: ST to ST (Ceramic) 62.5/125um, multimode, PVC Simplex, 10 meters with mating connector terminations. Available for an additional fee.
